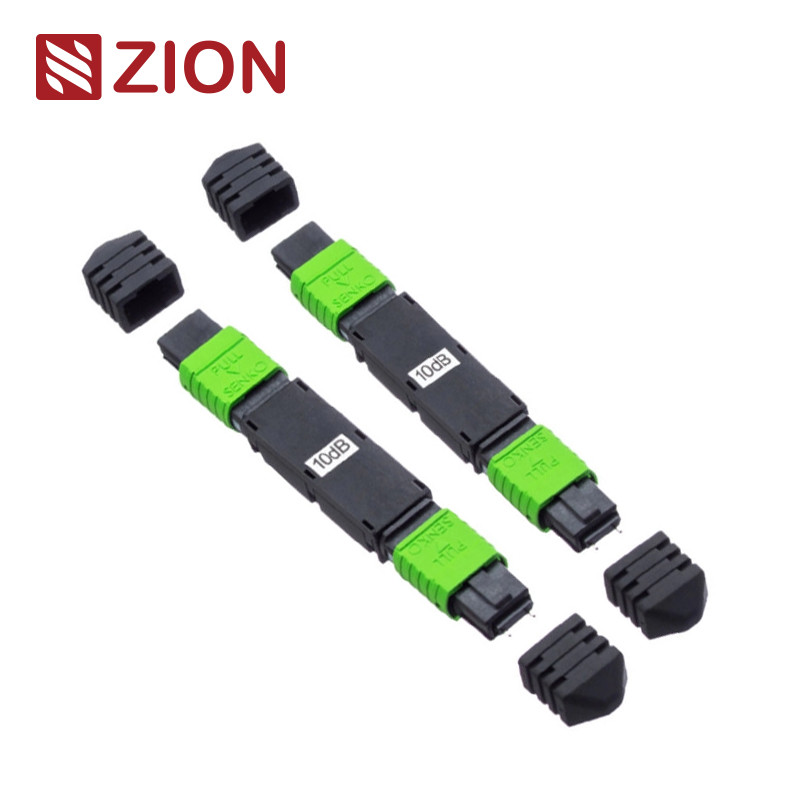

Atenuador Óptico de Fibra Fijo Plug-In MPO Hembra Macho de 24F (1-20dB)
Código Zion: 7236013
Descripción Zion:Atenuador Óptico de Fibra Fijo Plug-in MPO Hembra macho de 8F (1-20dB)
Los atenuadores fijos de hembra a macho de OMC ofrecen un control definido de las señales ópticas tanto en productos integrados como complementarios. Dependiendo del proyecto o la necesidad, los atenuadores fijos pueden limitar (atenuar) la cantidad de luz que pasa a los niveles exactos que requiere su proyecto o aplicación. Estos niveles de atenuación precisos proporcionan un rendimiento de alta precisión.
Características del producto
- Atenuación consistente para cada canal de fibra
- MPO estándar (Macho) a MPO (Hembra), fácil instalación en línea
- Baja reflexión posterior y pérdida de inserción
- Baja pérdida dependiente de la polarización (PDL)
- Atenuación estable, altamente confiable
- Ambientalmente estable
- Virola libre de contaminantes y arañazos
- Atenuadores multimodo disponibles bajo pedido
- Atenuación disponible de 1 dB a 20 dB
- 100% probado en fábrica
Aplicaciones del atenuador
El atenuador de fibra óptica de ZION COMMUNICATIONS es un tipo de dispositivo óptico que puede reducir la energía de la señal óptica. Se utiliza para atenuar la potencia óptica de entrada y evitar la distorsión causada por el receptor óptico debido a la potencia óptica de entrada súper fuerte.
El atenuador de fibra óptica, como un tipo de dispositivo óptico pasivo, se utiliza para la depuración del rendimiento de la potencia óptica, la depuración y la calibración del instrumento de fibra óptica en el sistema de comunicación óptica y la atenuación de la señal de fibra óptica. El producto está hecho de fibra atenuante dopada con iones metálicos, que puede ajustar la potencia óptica al nivel requerido.
Aplicaciones principales:
- Sistemas CWDM y DWDM
- Redes de centros de datos
- Sistemas CATV
- Equipos de prueba
- Instalaciones 40G/100G
Tipo de conector: MPO
El atenuador MPO es un componente pasivo diseñado para reducir uniformemente la potencia de una señal óptica para cada canal de fibra en el conector MPO sin cambiar la forma fundamental de la señal. Este atenuador es ideal para aplicaciones 40/100G, transmisión óptica en paralelo y otras aplicaciones de alta densidad que utilizan conectores MPO. El atenuador MPO puede simplificar significativamente el diseño de la red, mejorar la eficiencia de la instalación y ahorrar espacio.
Certificación y cumplimiento
- GR-326-CORE: Requisitos genéricos para conectores ópticos monomodo y conjuntos de puentes
- GR-910-CORE: Requisitos genéricos para atenuadores de fibra óptica
- GR-63-CORE: Equipos de red - Requisitos genéricos del sistema de construcción: Protección física
- ASTM B117: Práctica estándar para el funcionamiento del aparato de pulverización de sal (niebla)
- TIA-604: Procedimiento de prueba estándar para componentes de fibra óptica
- Serie TIA-455: Procedimiento de prueba estándar para componentes de fibra óptica
- IEC 60874-1: Conectores para fibras y cables ópticos, estándar genérico
- Serie IEC 61300: Dispositivos de interconexión de fibra óptica y componentes pasivos, procedimientos básicos de prueba y medición
- RoHS: Directiva sobre la restricción de sustancias peligrosas
Características técnicas
- Parámetro: MPO
- Longitud de onda de funcionamiento: 1310 y 1550 nm
- Rango de atenuación: 1 a 20 dB
- Tipo de fibra: 8.3/125µm OS2 Monomodo
- Durabilidad de acoplamiento: ≥1000 ciclos
- Potencia óptica de entrada máxima: 200 mw
- Tolerancia de atenuación: 2 a 10dB: ±1 dB y 11 a 20 dB: ±10% dB
- Vibración: 10-55 Hz (2 horas)
- Temperatura de funcionamiento: -5°C a +85°C
- Temperatura de almacenamiento: -40°C a +75°C
Línea de productos de atenuadores ópticos de fibra de Zion Communication
| Código Zion |
Código de producto |
Descripción Zion |
| 7237001 | ZC11FXAADXX | Atenuador Óptico de Fibra Fijo Plug-in LC APC Hembra a LC APC macho (1-25dB) |
| 7237002 | ZC11FXBBDXX | Atenuador Óptico de Fibra Fijo Plug-in LC UPC Hembra a LC UPC macho (1-25dB) |
| 7237003 | ZC11FXCCDXX | Atenuador Óptico de Fibra Fijo Plug-in SC APC Hembra a SC APC macho (1-25dB) |
| 7237004 | ZC11FXDDDXX | Atenuador Óptico de Fibra Fijo Plug-in SC UPC Hembra a SC UPC macho (1-25dB) |
| 7237005 | ZC12FXEEDXX | Atenuador Óptico de Fibra Fijo Plug-in ST APC Hembra a ST APC macho (1-25dB) |
| 7237006 | ZC11FXFFDXX | Atenuador Óptico de Fibra Fijo Plug-in ST UPC Hembra a ST UPC macho (1-25dB) |
| 7237007 | ZC11FXGGDXX | Atenuador Óptico de Fibra Fijo Plug-in FC APC Hembra a FC APC macho (1-25dB) |
| 7237008 | ZC11FXHHDXX | Atenuador Óptico de Fibra Fijo Plug-in FC UPC Hembra a FC UPC macho (1-25dB) |
| 7237009 | ZC11FXIIDXX | Atenuador Óptico de Fibra Fijo Plug-in MU APC Hembra a MU APC macho (1-25dB) |
| 7237010 | ZC12FXJJDXX | Atenuador Óptico de Fibra Fijo Plug-in MU UPC Hembra a MU UPC macho (1-25dB) |
| 7237011 | ZC11FXKKDXX | Atenuador Óptico de Fibra Fijo Plug-in E2000 APC Hembra a E2000 APC macho (1-25dB) |
| 7237012 | ZC11FXLLDXX | Atenuador Óptico de Fibra Fijo Plug-in E2000 UPC Hembra a E2000 UPC macho (1-25dB) |
| 7237013 | ZC12FXMMDXX | Atenuador Óptico de Fibra MPO(hembra) a MPO(Macho) de 8F (1-20dB) |
| 7237014 | ZC11FXNNDXX | Atenuador Óptico de Fibra MPO(hembra) a MPO(Macho) de 12F (1-20dB) |
| 7237015 | ZC11FXOODXX | Atenuador Óptico de Fibra MPO(hembra) a MPO(Macho) de 24F (1-20dB) |
Información de embalaje
Este paquete de cable de fibra óptica, fácil de manejar y bien protegido, ha sido etiquetado y marcado por OMC de forma predeterminada. Tamaños de cartón estándar: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. La selección del cartón depende de la cantidad del pedido. Embalaje personalizado disponible.
Servicios OEM/ODM
El atenuador fijo LC Hembra a LC macho de OMC está disponible para SM UPC (1-25dB) y SM APC (1-25dB). ZION Communication tiene una rica experiencia en la producción de casos OEM/ODM debido a un equipo profesional de I+D.
- Logotipo personalizado
- Diseño de etiqueta/bolsa de PE/cartón
