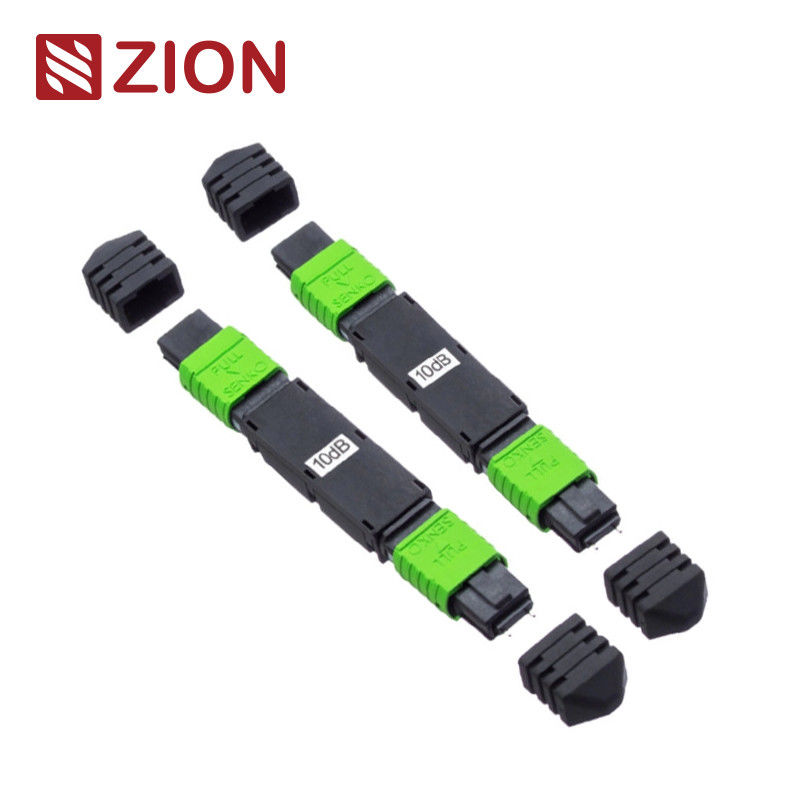

12F MPO Atenuador óptico de fibra fija de conexión de mujer a hombre (1-20dB)

Atenuador de fibra óptica de precisión para la gestión controlada de señales en aplicaciones de redes de alta densidad.

Código de Zion: 7236013

Descripción de Zion: Atenuador óptico de fibra óptica fija de conexión de mujer a hombre de 8F MPO (1-20dB)

Los atenuadores fijos de OMC, de sexo femenino a masculino, ofrecen un control definido de las señales ópticas tanto en productos integrados como en productos complementarios.Los atenuadores fijos pueden limitar (atenuar) la cantidad de luz que pasa a través de los niveles exactos que requiere su proyecto o aplicaciónEstos niveles de atenuación precisos proporcionan un rendimiento muy preciso.

Características del producto

Atenuación constante para cada canal de fibra
MPO estándar (hombre) a MPO (mujer), fácil instalación en línea
Reflexión lumbar y pérdida de inserción
Pérdida dependiente de la polarización baja (PDL)
Atenuación estable, muy fiable
Estable desde el punto de vista ambiental
Ferrule libre de contaminantes y arañazos
Atenuadores multimodo disponibles bajo petición
Atenuación disponible de 1 a 20 dB
100% probado en fábrica

Aplicaciones de los atenuadores

El atenuador de fibra óptica de Zion Communications es un dispositivo óptico que reduce la energía de las señales ópticas.Se utiliza para atenuar la potencia óptica de entrada y evitar la distorsión causada por el receptor óptico debido a la potencia de entrada excesivaComo dispositivo óptico pasivo, se utiliza para depurar el rendimiento de la potencia óptica, calibrar instrumentos de fibra óptica y atenuar la señal de fibra óptica.El producto está hecho de fibra atenuante dopada con iones metálicos, que puede ajustar la potencia óptica a los niveles requeridos.

Aplicaciones principales:Sistemas CWDM y DWDM, redes de centros de datos, sistemas CATV, equipos de prueba e instalaciones 40G/100G.

Tipo de conector: MPO

El atenuador MPO es un componente pasivo diseñado para reducir uniformemente la potencia de una señal óptica para cada canal de fibra en el conector MPO sin cambiar la forma fundamental de la señal.Este atenuador es ideal para aplicaciones de 40/100G, transmisión óptica paralela y otras aplicaciones de alta densidad que utilizan conectores MPO.mejorar la eficiencia de la instalación y ahorrar espacio.

Certificación y cumplimiento

GR-326-CORE: Requisitos generales para los conectores ópticos de modo único y los conjuntos de saltadores
GR-910-CORE: Requisitos generales para los atenuadores de fibra óptica
GR-63-CORE: Equipo de red - Sistema del edificio Requisitos generales: Protección física
ASTM B117: Práctica estándar para el funcionamiento de los aparatos de sal (niebla)
TIA-604: Procedimiento de ensayo estándar para componentes de fibra óptica
Serie TIA-455: Procedimiento de ensayo estándar para componentes de fibra óptica
IEC 60874-1: Conectores para fibras y cables ópticos, norma genérica
Serie IEC 61300: Dispositivos de interconexión de fibra óptica y componentes pasivos, procedimientos básicos de ensayo y medición
RoHS: Directiva sobre restricción de las sustancias peligrosas

Características técnicas

Parámetro: MPO
longitud de onda de trabajo: 1310 y 1550 nm
Rango de atenuación: de 1 a 20 dB
Tipo de fibra: 8.3/125μm OS2 Modo único
Durabilidad del apareamiento: ≥ 1000 ciclos
Potencia óptica máxima de entrada: 200 mW
Tolerancia de atenuación: de 2 a 10 dB: ±1 dB; de 11 a 20 dB: ±10% dB
Vibración: 10-55 Hz (2 horas)
Temperatura de funcionamiento: -5°C a +85°C
Temperatura de almacenamiento: -40°C a +75°C

Productos relacionados con los atenuadores de fibra óptica

Código de Sion	Código del producto	Descripción
7237001	Se trata de un sistema de control de las emisiones de gases de escape.	Atenuador óptico de fibra óptica fija de conexión de LC APC Hombre a LC APC Hombre (1-25dB)
7237002	Se trata de un sistema de control de las emisiones de gases de escape.	LC UPC Femenino a LC UPC Hombre Atenuador de fibra óptica fija enchufable (1-25dB)
7237003	Se trata de un sistema de control de las emisiones de gases de escape.	Atenuador óptico de fibra óptica fija de conexión enchufable SC APC Hembra a SC APC Hombre (1-25dB)
7237004	Se trata de un sistema de control de las emisiones de gases de escape.	Atenuador óptico de fibra óptica fija de conexión enchufable de SC UPC Femenino a SC UPC Hombre (1-25dB)
7237005	Se aplicará el procedimiento de ensayo.	Atenuador óptico de fibra óptica fija de conexión enchufable de mujer a hombre (1-25dB)
7237006	Se aplicará el procedimiento siguiente:	Estudio de la composición de las fibras ópticas para la fabricación de aluminio y aluminio
7237007	Se trata de un sistema de control de las emisiones de gases de escape.	Atenuador óptico de fibra óptica fija de conexión de mujer a hombre (1-25dB)
7237008	Se trata de un sistema de control de las emisiones de gases de escape.	Atenuador óptico de fibra óptica fija de conexión de FC UPC femenino a FC UPC masculino (1-25dB)
7237009	Se aplicará el procedimiento siguiente:	Atenuador óptico de fibra óptica fija de conexión de mujer a hombre (1-25dB)
7237010	Se trata de un sistema de control de las emisiones de gases de escape.	Atenuador óptico de fibra óptica fija de conexión de MU UPC femenino a MU UPC masculino (1-25 dB)
7237011	Se trata de un sistema de control de las emisiones de gases de escape.	E2000 APC Mujer a E2000 APC Hombre Atenuador óptico fijo de fibra óptica enchufable (1-25 dB)
7237012	Se trata de un sistema de control de las emisiones de gases de escape.	E2000 UPC Femenino a E2000 UPC Hombre Atenuador óptico de fibra fija enchufable (1-25dB)
7237013	ZC12FXMMDXX	8F Atenuador óptico de fibra óptica de MPO femenino a MPO masculino (1-20dB)
7237014	Se trata de un sistema de control de las emisiones de gases de escape.	12F MPO Atenuador óptico de fibra óptica de mujer a hombre MPO (1-20dB)
7237015	ZC11FXOODXX	24F MPO Atenuador óptico de fibra óptica de mujer a hombre MPO (1-20dB)

Convención de nombramiento

Especificaciones del embalaje

Este paquete de cable de fibra óptica fácil de manejar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.La selección de la caja depende de la cantidad del pedidoEnvases personalizados disponibles bajo petición.

Servicios de OEM/ODM

Los atenuadores fijos LC Female a LC Male de OMC están disponibles para SM UPC (1-25dB) y SM APC (1-25dB).

Logotipo personalizado
Etiqueta/bolsa de PE/diseño de cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Durabilidad de acoplamiento (ciclo):	≥1000	Potencia máxima de entrada óptica (mw):	200
Tolerancia de la atenuación (DB):	2 a 10 dB: +/- 1 dB y 11 a 20 dB: +/- 10 % dB	Herzios de la vibración (2hr):	10~55
Temperatura de funcionamiento (°C):	-5 ~ +85	Temperatura de almacenamiento (℃):	-40 ~ +75
