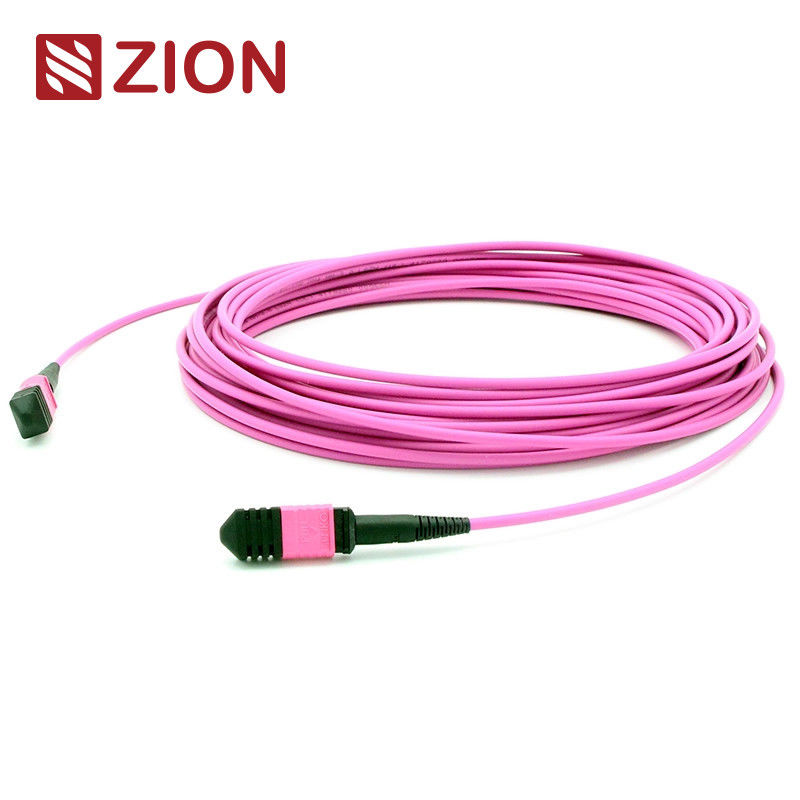

Latiguillo MPO Hembra a MPO Hembra OM4 3.0mm LSZH
Latiguillo MPO de alta densidad con fibras multimodo OM4 con conectores MPO en ambos extremos, diseñado para conexiones confiables de alto rendimiento en centros de datos y aplicaciones de fibra óptica.
Información del Producto
Código Zion: ZCM1128HMA1X
Descripción general
El conector MPO (Multi-Fiber Push On) es un conector de fibra de alta densidad y múltiples núcleos que se utiliza comúnmente en centros de datos, conexiones de fibra de edificios y conexiones internas de equipos ópticos para dispositivos como transceptores ópticos (40G, 100G, QSFP+). Este latiguillo admite velocidades de datos de hasta 10G/40G/100G y es ideal para una implementación rápida en entornos de alta densidad.
Estándares y Cumplimiento
- Estándares: IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C y JIS C5982
- Aplicaciones: Cumple con IEEE 802.3 (40G, 100G) y 10G Fiber Channel
Características principales
- Baja pérdida de inserción, alta pérdida de retorno para conexiones confiables
- Conectividad multifibra en conjuntos de 4, 8, 12 y 24 fibras
- Diseño robusto que admite tipos de cable redondos y ovalados
- Diseño flexible para terminación masiva y fácil reemplazo
- Carcasa de color aguamarina para fibras multimodo OM4
Rendimiento óptico
- Pérdida de inserción (MPO): Estándar ≤0.6 dB (máx.), ≤0.5 dB (típico); Súper bajo ≤0.35 dB (máx.), ≤0.2 dB (típico)
- Pérdida de retorno: ≥25 dB para conectores MPO
- Durabilidad: Cambio ≤0.3 dB después de 200 acoplamientos
- Temperatura de funcionamiento: -40°C a +85°C
Aplicaciones
- Centros de datos: soluciones de cableado de alta densidad
- Fibra hasta el edificio: conexiones de backbone eficientes
- Equipos de fibra internos: casetes de interconexión, paneles de conexión y ventiladores robustos
Especificaciones del producto
Pestaña Push Pull para Senko MPO
Dibujo del latiguillo de fibra MPO-MPO 12F
Especificaciones de tolerancia de longitud
| Longitud total (L) en metros | Tolerancia de longitud en cm |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < L < 40 | +15/-0 |
| 40 < L | +0.5% x L/-0 |
Métodos de conexión de polaridad MPO
Conexión de polaridad A
Los cables MPO de polaridad A utilizan un diseño de tecla arriba, tecla abajo donde la posición 1 de un conector corresponde a la posición 1 de otro conector. Requiere cables de conexión dúplex A-B en un extremo y cables de conexión dúplex A-A en el otro extremo.
Conexión de polaridad B
Los cables MTP de polaridad B utilizan un diseño de tecla arriba, tecla arriba donde la posición 1 de un conector corresponde a la posición 12 de otro conector. Requiere cables de conexión dúplex A-B en ambos extremos.
Conexión de polaridad C
Los cables MPO de polaridad C utilizan un diseño de tecla arriba, tecla abajo con cruce de fibra interno, lo que hace que la posición 1 de un conector corresponda a la posición 2 de otro conector. Requiere cables de conexión dúplex A-B en ambos extremos.
Nota: El tipo de polaridad se especifica en las reglas de nomenclatura: Polaridad A, Polaridad B o Polaridad C.
Productos relacionados
| Imagen | Descripción del producto | Categoría |
|---|
| Latiguillo MPO Hembra a MPO Hembra SM 3.0mm LSZH 12 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MPO Hembra a MPO Hembra SM 3.0mm LSZH 24 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MPO Hembra a MPO Hembra OM3 3.0mm LSZH 12 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MPO Hembra a MPO Hembra OM3 3.0mm LSZH 24 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MPO Hembra a MPO Hembra OM4 3.0mm LSZH 12 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MPO Hembra a MPO Hembra OM4 3.0mm LSZH 24 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MTP Hembra a MTP Hembra SM 3.0mm LSZH 12 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MTP Hembra a MTP Hembra SM 3.0mm LSZH 24 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MTP Hembra a MTP Hembra OM3 3.0mm LSZH 12 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
| Latiguillo MTP Hembra a MTP Hembra OM3 3.0mm LSZH 24 Fibras Medidores personalizados | Latiguillo MPO-MTP, MTP/MPO, Componentes ópticos, Redes ópticas |
Embalaje
Este paquete de cable de fibra óptica está bien protegido y etiquetado por OMC de forma predeterminada. Tamaños de cartón estándar: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. La selección de cartón depende de la cantidad. Embalaje personalizado disponible.
Servicios OEM/ODM
- Personalización del color del cable, impresión y material de la cubierta
- Opciones de color del conector
- Etiqueta OEM, anillo de identificación, etiquetas de cable, diseño de caja y marcas de envío
- Diferentes niveles de calidad disponibles
