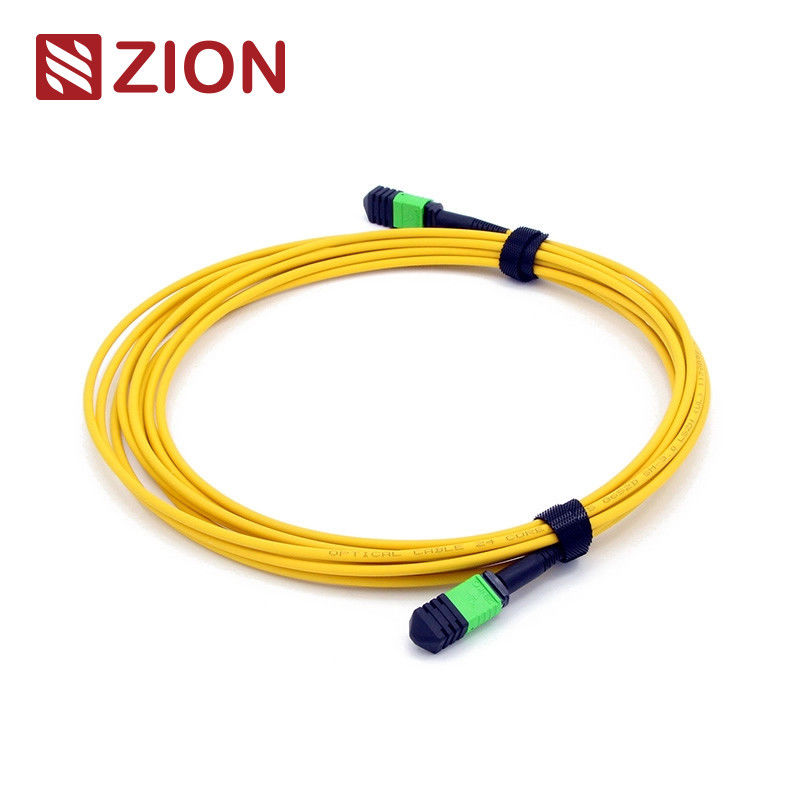

Cable de conexión MPO hembra a MPO hembra monomodo de 12 fibras 3.0 mm LSZH
El Cable de conexión de fibra MPO-MPO 12F es una solución de fibra óptica de alto rendimiento y alta densidad diseñada para entornos de centros de datos modernos. Este cable de conexión ofrece una durabilidad excepcional, baja pérdida de inserción y alta pérdida de retorno para una transmisión de datos de alta velocidad confiable.
Características principales
- Tipo de conector: MPO en ambos extremos, conforme a IEC 61754-7
- Recuento de fibras: 12 fibras; también disponible en 24, 48, 72, 96 y 144 fibras
- Cubierta del cable: LSZH de 3.0 mm reforzado para seguridad y cumplimiento ambiental
- Opciones de pulido:
- Monomodo (SM) APC: ≤0.35dB (Pérdida súper baja), ≥60dB pérdida de retorno
- Multimodo (MM) PC: ≤0.6dB pérdida de inserción, ≥35dB pérdida de retorno
- Durabilidad: Resiste hasta 200 acoplamientos con cambios mínimos en el rendimiento
- Temperatura de funcionamiento: -40°C a +85°C para diversas condiciones ambientales
- Carcasas con código de color para una fácil identificación del tipo de fibra, pulido y grado del conector
Aplicaciones
- Centros de datos: Ideal para cableado troncal de alta densidad que admite Ethernet de 10G, 40G y 100G (por ejemplo, 40G QSFP+ SR4, 100G QSFP28 SR4)
- Fibra hasta el edificio (FTTB): Para conectar redes ópticas dentro de los edificios
- Conectividad de equipos ópticos: Se integra a la perfección con transceptores, casetes y paneles de conexión
Estándares y cumplimiento
Cumple con los estándares IEC 61754-7, IEC 61755 y Telcordia GR-1435-CORE. Compatible con los sistemas de cableado estructurado TIA-568-C y admite los requisitos IEEE 802.3 para Ethernet de 40G y 100G.
¿Por qué elegir cables de conexión MPO-MPO?
- Implementación simplificada con conectores de terminación masiva
- Económico para instalaciones de alta densidad con escalabilidad
- Adaptabilidad rápida para cambios en los tipos de conectores a través de casetes modulares
Reglas de nomenclatura e información de confirmación de pedido
Pestaña de extracción para Senko MPO
Dibujo del cable de conexión de fibra MPO-MPO 12F
| Longitud total (L)(m) |
Tolerancia de longitud (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Tres métodos de conexión para la polaridad MTP/MPO
Conexión de polaridad A
Los cables MPO de polaridad A utilizan un diseño de llave arriba, llave abajo. La posición 1 de un conector corresponde a la posición 1 de otro conector sin inversión de polaridad. Al usar cables MTP de polaridad A, se requieren cables de conexión dúplex A-B en un extremo y cables de conexión dúplex A-A en el otro extremo para garantizar una transmisión de señal adecuada.
Conexión de polaridad B
Los cables MTP de polaridad B utilizan un diseño de llave arriba, llave arriba. La posición 1 de un conector corresponde a la posición 12 de otro conector. Este diseño invierte la polaridad, lo que permite que la fibra 1 transmita a la fibra 12 (Rx1 a Tx1).
Conexión de polaridad C
Los cables MPO de polaridad C utilizan un diseño de llave arriba, llave abajo con configuración de cruce de fibra interna. La posición 1 de un conector corresponde a la posición 2 de otro conector, invirtiendo la polaridad para una transmisión de señal adecuada.
Nota: El tipo de polaridad se especifica en las siguientes reglas de nomenclatura: Polaridad A, Polaridad B, Polaridad C.
Productos de cable de conexión de fibra MPO de Zion Communication
7236001: Cable de conexión de fibra óptica MPO hembra a MPO hembra SM 3.0 mm LSZH 12 fibras
Cable de conexión MPO hembra de 12 fibras de alto rendimiento para aplicaciones monomodo. Con una cubierta LSZH de 3.0 mm, este cable de conexión es ideal para entornos de centros de datos de alta densidad y admite conexiones Ethernet de 10G, 40G y 100G.
7236002: Cable de conexión de fibra óptica MPO hembra a MPO hembra SM 3.0 mm LSZH 24 fibras
Este cable de conexión MPO hembra de 24 fibras está diseñado para redes monomodo que requieren una transmisión de datos de alta velocidad en un formato compacto.
7236003: Cable de conexión de fibra óptica MPO hembra a MPO hembra OM3 3.0 mm LSZH 12 fibras
Un cable de conexión multimodo MPO hembra de 12 fibras diseñado para redes OM3, que garantiza un rendimiento óptimo para Ethernet de 40G/100G.
7236004: Cable de conexión de fibra óptica MPO hembra a MPO hembra OM3 3.0 mm LSZH 24 fibras
Este cable de conexión MPO hembra OM3 de 24 fibras proporciona conectividad de alta densidad con un rendimiento confiable para redes multimodo.
7236005: Cable de conexión de fibra óptica MPO hembra a MPO hembra OM4 3.0 mm LSZH 12 fibras
Experimente la conectividad de baja pérdida y alta densidad con este cable de conexión MPO hembra OM4 de 12 fibras diseñado para centros de datos modernos.
7236006: Cable de conexión de fibra óptica MPO hembra a MPO hembra OM4 3.0 mm LSZH 24 fibras
Este cable de conexión OM4 de 24 fibras está diseñado para aplicaciones multimodo de alta velocidad y alta densidad.
7236007: Cable de conexión de fibra óptica MTP hembra a MTP hembra SM 3.0 mm LSZH 12 fibras
Un cable de conexión monomodo MTP hembra de 12 fibras con una cubierta LSZH de 3.0 mm para una conectividad escalable de alta velocidad.
7236008: Cable de conexión de fibra óptica MTP hembra a MTP hembra SM 3.0 mm LSZH 24 fibras
Este cable de conexión MTP hembra de 24 fibras es ideal para aplicaciones monomodo que requieren conexiones de alta densidad.
7236009: Cable de conexión de fibra óptica MTP hembra a MTP hembra OM3 3.0 mm LSZH 12 fibras
Un cable de conexión OM3 MTP hembra de 12 fibras confiable diseñado para aplicaciones multimodo con rendimiento de baja pérdida.
7236010: Cable de conexión de fibra óptica MTP hembra a MTP hembra OM3 3.0 mm LSZH 24 fibras
Este cable de conexión OM3 MTP hembra de 24 fibras admite aplicaciones multimodo de alta densidad para Ethernet de 40G y 100G.
7236011: Cable de conexión de fibra óptica MTP hembra a MTP hembra OM4 3.0 mm LSZH 12 fibras
Para redes multimodo ultrarrápidas, este cable de conexión OM4 MTP hembra de 12 fibras proporciona conectividad de alta densidad y baja pérdida.
7236012: Cable de conexión de fibra óptica MTP hembra a MTP hembra OM4 3.0 mm LSZH 24 fibras
Un cable de conexión OM4 MTP hembra de 24 fibras optimizado para aplicaciones multimodo en entornos de alta densidad.
Embalaje
Este paquete de cable de fibra óptica, fácil de manejar y bien protegido, está etiquetado y marcado por OMC de forma predeterminada. Tamaños de cartón estándar: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. La selección del cartón depende de la cantidad del pedido. Embalaje personalizado disponible.
Servicios OEM/ODM
- Color del cable, texto de impresión, material de la cubierta del cable, color del conector
- Etiqueta OEM, anillo de identificación, etiqueta del cable, caja, marcas de envío
- Diferentes niveles de calidad disponibles
