| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HELLOSIGNAL® OR OEM |
| Cantidad de orden mínima: | 50 pcs |
| Detalles de empaquetado: | 10 uds./bolsa de plástico |
| Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | sin límite |
| Durabilidad de acoplamiento (ciclo): | ≥1000 | Potencia máxima de entrada óptica (mw): | 200 |
|---|---|---|---|
| Tolerancia de atenuación (dB): | 2 a 10 dB: +/- 1 dB y 11 a 20 dB: +/- 10 % dB | Vibración hz (2 horas): | 10～55 |
| Temperatura de funcionamiento (℃): | -5 ~ +85 | Temperatura de almacenamiento (℃）: | -40 ~ +75 |
| Alta luz: | Atenuador óptico de MPO,Enchufe el atenuador fijo de Mpo,Atenuador bajo de Mpo de la pérdida de inserción |
||
ATENUADOR ÓPTICO bajo de la pérdida de alto retorno de la pérdida de inserción del SC LC FC ST/APC UPC del DB 1310-1550nm 2/3/5/7/10
| Zion Code | Zion Description | |||||||

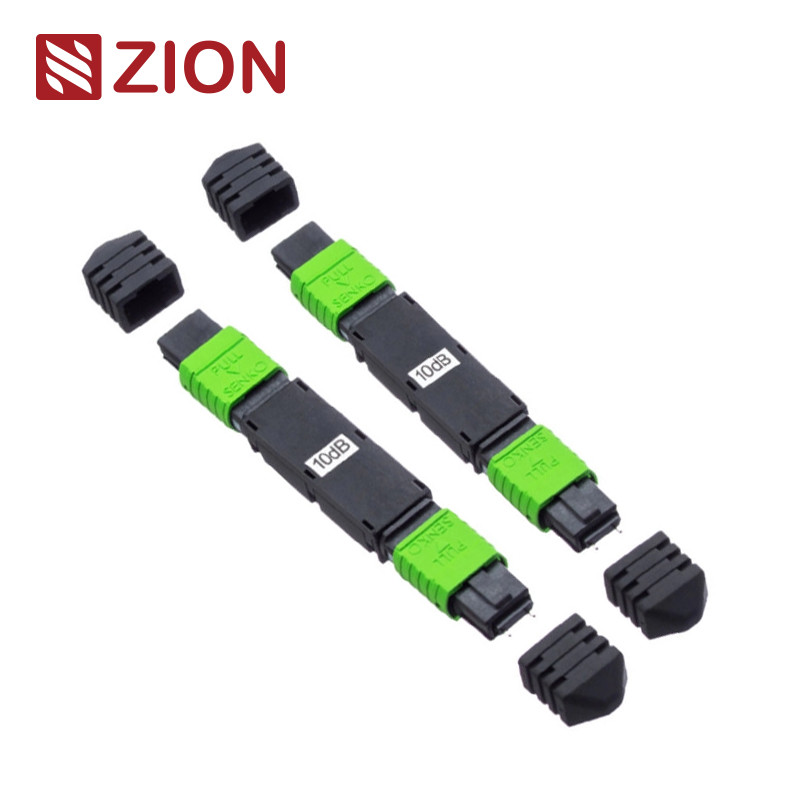

| 7236013 | el enchufe masculino femenino de 8F MPO fijó el atenuador óptico de la fibra (1-20dB) | |||||||
| La hembra a los atenuadores fijos masculinos de OMC ofrece el control definido de señales ópticas en productos integrados y adicionados. Dependiendo del proyecto o de la necesidad, los atenuadores fijos pueden limitar (atenuar) la cantidad de luz que pasa a través a los niveles exactos su requisito del proyecto o de uso. Estos niveles de atenuación exactos prevén funcionamiento altamente exacto. | ||||||||
Características
| atenuación constante del para cada canal de la fibra | ||||||||
| MPO estándar (varón) a MPO/(femenino), instalación en línea fácil. | ||||||||
| reflexión de espalda del , pérdida de inserción | ||||||||
| pérdida dependiente de la polarización baja del (PDL) | ||||||||
| atenuación estable del , altamente confiable | ||||||||
| ambientalmente estable | ||||||||
| atenuadores con varios modos de funcionamiento del contaminante del y de la virola libre del rasguño disponibles sobre | ||||||||
| el pide la atenuación disponible a partir de 1 DB a 20 que el DB el 100% probó en fábrica |
Uso del atenuador:
El atenuador de la fibra óptica de las COMUNICACIONES de ZION es una clase de dispositivo óptico que puede reducir la energía de la señal óptica. Se utiliza para atenuar el poder óptico de la entrada y para evitar la distorsión causada por el receptor óptico debido al poder óptico de la entrada fuerte estupenda. El atenuador de la fibra óptica, como clase de dispositivo pasivo óptico, se utiliza para eliminar errores de funcionamiento óptico del poder, depuración y calibración del instrumento de fibra óptica en sistema de comunicación óptica, y atenuación de fibra óptica de la señal. El producto se hace de la fibra atenuante dopada con los iones del metal, que pueden ajustar el poder óptico al nivel requerido. Utilizado principalmente adentro: 1.CWDM&DWDM, 2. redes del centro de datos, 3. sistemas de CATV, 4.Test instalaciones del equipo 5.40G/100G |
||||||||
| Tipo del conector | MPO | |||||||
|
El atenuador de MPO es un componente pasivo diseñado a uniformemente reduzca el poder de una señal óptica para cada canal de la fibra adentro el conector de MPO sin el cambio de la señal fundamental forma. Este atenuador es ideal para 40/100G los usos, paralelo transmisión óptica y otros usos de alta densidad que uso Conectores de MPO. El atenuador de MPO puede simplificar perceptiblemente el diseño de red, mejora eficacia de la instalación y ahorrar el espacio. |
|||||||
Certificación y conformidad
| GR-326-CORE: Requisitos genéricos para los conectores ópticos y Jumper Assemblies del solo modo | ||||||||
| GR-910-CORE: Requisitos genéricos para los atenuadores de la fibra óptica. | ||||||||
| GR-63-CORE: Equipo de red – requisitos genéricos del sistema del edificio: Protección física. | ||||||||
| ASTM B117: Costumbre para el aparato de funcionamiento del espray de sal (niebla). | ||||||||
| TIA-604: Método de prueba estándar para los componentes de la fibra óptica. | ||||||||
| Serie TIA-455: Método de prueba estándar para los componentes de la fibra óptica. | ||||||||
| IEC 60874-1: Conectores para las fibras ópticas y los cables, estándar genérico. | ||||||||
| IEC 61300 series: Fibra óptica que interconecta los dispositivos y componentes pasivos, prueba básica y procedimientos de la medida. | ||||||||
| RoHS: Directorio sobre la restricción de sustancias peligrosas. |
Características:
| Parámetro | MPO | |||||||
| Longitud de onda de funcionamiento (nanómetro) | 1310&1550 | |||||||
| Atenuación (DB) | 1 a 20 | |||||||
| Tipo de la fibra | solo modo OS2 de los 8.3/125µm | |||||||
| Durabilidad de acoplamiento (ciclo) | ≥1000 | |||||||
| Max Optical Input Power (mw) | 200 | |||||||
| Tolerancia de la atenuación (DB) | 2 a 10dB: +/- 1 DB &11 a DB 20: del +/- DB 10% | |||||||
| Herzios de la vibración (2hr) | 10~55 | |||||||
| Temperatura de funcionamiento (℃) | -5 ~ +85 | |||||||
| Temperatura de almacenamiento (℃) | -40 ~ +75 | |||||||
Rule nombrada
Empaquetado
| La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
| La hembra del LC de OMC al varón del LC fijó el atenuador está disponible para SM UPC (1-25dB) y SM APC (1-25dB) |
| ZION Communication tiene expiriences ricos en producir los casos de OEM/ODM becaused del equipo de la profesión R y de D. |
| • Logotipo modificado para requisitos particulares | |||||||
| • Bolso de Label/PE/diseño del cartón |
