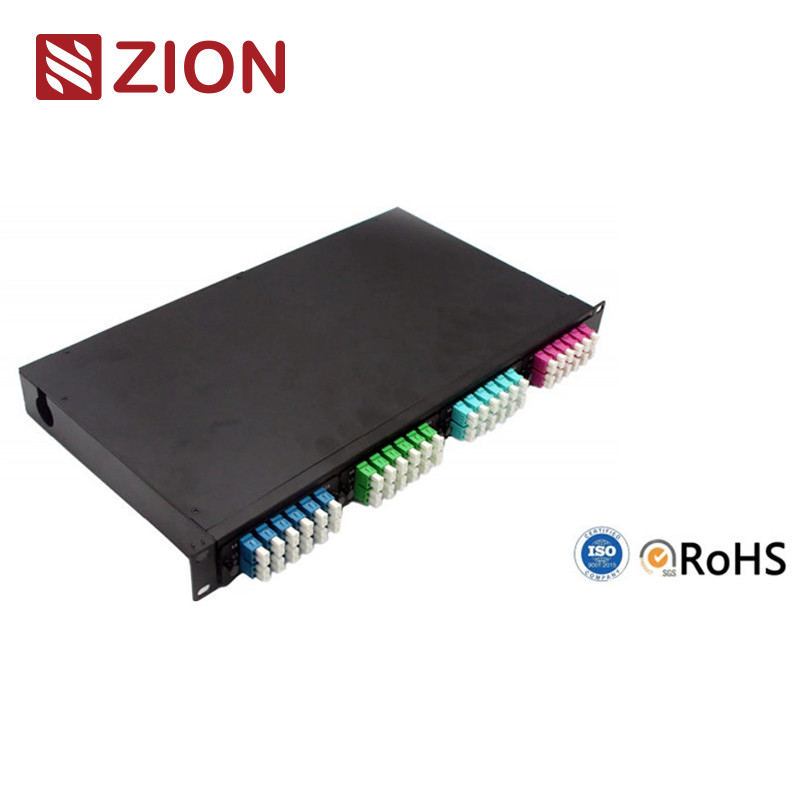

Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío

1U Rack Mountable MPO Patch Panel with 96 Fibers and Cold Rolled Steel Construction
1U Rack Mountable MPO Patch Panel with 96 Fibers and Cold Rolled Steel Construction
Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: HELLOSIGNAL® OR OEM
Cantidad de orden mínima: 50 pcs
Detalles de empaquetado: 10 uds./bolsa de plástico
Tiempo de entrega: Normalmente 25 días después de recibido el depósito.
Condiciones de pago: T/T
Capacidad de la fuente: sin límite
Mejor precio Contactar ahora
Información detallada
Material: El CRS laminó de acero Tipo de gabinete: Montaje en rack de 19"
Instalación: Bastidor estándar EIA de 19" Conteo de fibra: Fibras Max.96
Dimensiones (alto x ancho x profundidad): 1U*481mm*251.5m m
Resaltar:

Panel de conexión de fibra de montaje en rack 1U

,

Panel de conexión de fibra de rack de 4 módulos

,

Panel de conexión de fibra 96F

Descripción de producto

1U FHD MPO y MTP-LC 96F Panel de parcheado de montaje de bastidor fijo estándar
Este panel de parches MPO/MTP-LC de alta densidad está construido de acero laminado en frío CRS y diseñado para gabinetes de montaje en rack de 19 pulgadas.La unidad montada en el bastidor contiene hasta 4 paneles de adaptador de fibra o 4 casetes HD MTP/MPO LC/SC, proporcionando un sistema flexible para administrar terminaciones de fibra, conexiones y parches en aplicaciones de centros de datos para maximizar la utilización del espacio de rack y minimizar los requisitos de espacio en el piso.
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 0
Características clave
  • Revestimiento en polvo para mayor durabilidad
  • Compatible con instalaciones de 19 pulgadas
  • Opciones de diseño de bandejas fijas y deslizantes
  • Fácil de operar y mantener
  • Tipo fijo con cubierta frontal transparente de material PC para facilitar la observación y el mantenimiento
  • Fabricados con acero laminado en frío con pulverización electrostática
  • Capa extraíble para una gestión más fácil del cable de fibra
  • Conforme con las normas IEC-61754-7, EIA/TIA-604-5 y RoHS
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 1
Construcción de productos
El panel se fabrica con láminas laminadas en frío con pintura glaseada. Los casetes están hechos de aluminio y las placas de adaptador están construidas de plástico.El cassette se fija firmemente en el panel mediante un mecanismo de válvula de presión.
Dibujo del panel
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 2
Módulo y accesorios de las cintas correspondientes
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 3
Especificaciones técnicas
  • Código del producto: ZCFHD11S17HL1
  • Material: acero laminado en frío CRS
  • Tipo de recinto: montable en bastidor de 19"
  • Instalación: bastidor EIA estándar de 19 pulgadas
  • Se aplicará el procedimiento de evaluación de la conformidad.3
  • Número de fibras: 96 fibras como máximo
  • Las dimensiones (HxWxD): 1U × 481 mm × 251,5 mm
  • Aplicación: Telecomunicaciones
  • Lugar de origen: Zhejiang, China
  • Marca: HELLOSIGNAL® o OEM
  • Tiempo de entrega: Normalmente 25 días después de recibir el depósito
  • Cantidad mínima de pedido: 50 piezas
Visualización del producto
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 4 Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 5
Aplicaciones
  • Sistemas de cableado y gestión de centros de datos de densidad ultra alta
  • Soluciones profesionales de cableado MPO/MTP
  • Solución versátil en varios tamaños (1U/2U/4U) para construir bases de datos, centros de datos y aplicaciones empresariales
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 6
Productos relacionados con paneles de parches de fibra
La gama completa de paneles de parches de fibra de Zion Communication incluye:
  • 723606 ZCUHD11F37HL: 1U UHD MPO/MTP-LC 144F Cubierta completa montada en rack fijo Panel de parches 12 casetes
  • 7236062 ZCUHD12F57HL: 2U UHD MPO/MTP-LC 288F cubierta completa montado en bastidor fijo Panel de parches-24 casetes
  • 7236063 ZCUHD14F78HM1: 4U UHD MPO/MTP-LC 576F Cubierta completa montada en bastidor fijo Panel de parches - 48 casetes
  • 7236064 ZCUHD11F22HA: 1U UHD MPO/MTP-LC 96F Cubierta completa montada en rack fijo Panel de parches-4 casetes
  • 7236065 ZCUHD13F52HA: 3U UHD MPO/MTP-LC 288F Cubierta completa montada en el bastidor fijo Panel de parches-12 casetes
  • 7236066 ZCUHD14F62HA: 4U UHD MPO/MTP-LC 384F Cubierta completa montado en bastidor fijo Panel de parches-16 casetes
  • 7236067 ZCFHD11S17HL: 1U FHD MPO&MTP-LC 72F Slide Rail Rack montaje de panel de parches-diseño modular
  • 7236068 ZCFHD11F27HL: 1U FHD MPO&MTP-LC 96F Tipo de módulos de panel de parcheado de montaje de bastidor fijo estándar Max-4
Reglas de denominación del producto y confirmación del pedido
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 7
Resumen completo de la línea de productos
Imagen del producto Descripción
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 8 1U UHD MPO/MTP-LC 144F Capa completa montada en el bastidor fijo Panel de parches-12 casetes (7236061)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 9 2U UHD MPO/MTP-LC 288F cubierta completa montado en bastidor fijo Panel de parches-24 casetes (7236062)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 10 4U UHD MPO/MTP-LC 576F cubierta completa montado en bastidor fijo Panel de parches-48 casetes (7236063)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 11 1U UHD MPO/MTP-LC 96F Capa completa montada en el bastidor fijo Panel de parches-4 casetes (7236064)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 12 3U UHD MPO/MTP-LC 288F cubierta completa montado en bastidor fijo Panel de parches-12 casetes (7236065)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 13 4U UHD MPO/MTP-LC 384F Capa completa montada en bastidor fijo Panel de parches-16 casetes (7236066)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 14 1U FHD MPO&MTP-LC 72F Slide Rail Rack montaje de panel de parches-diseño modular (7236067)
Panel de parches MPO montable en rack de 1U con 96 fibras y construcción de acero laminado en frío 15 1U FHD MPO&MTP-LC 96F Modulo estándar de montaje fijo en bastidor y panel de parches tipo Max-4 (7236068)
