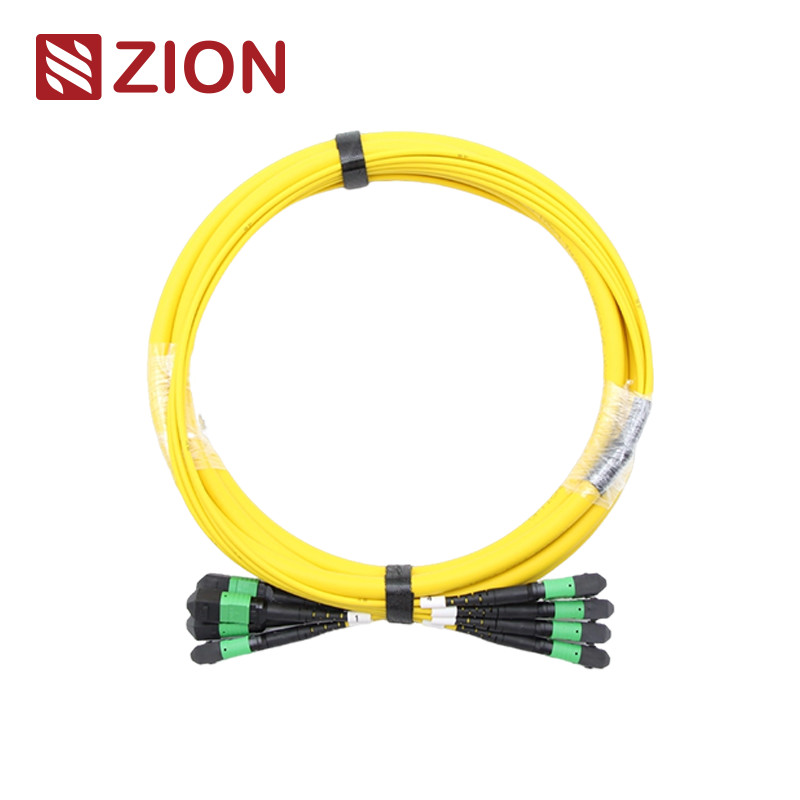

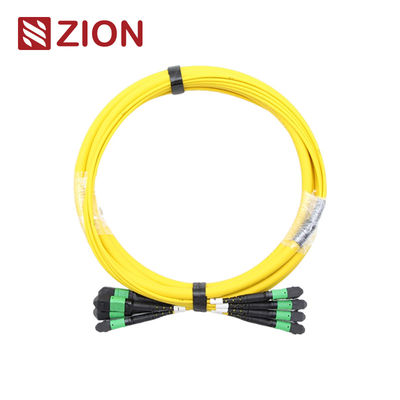

48F (4x12) MTP de un solo modo de fibra óptica de cable troncal
Este cable de tronco de fibra óptica de MTP de alta densidad (4 * 12) 48F proporciona una conectividad confiable para aplicaciones exigentes de centros de datos y telecomunicaciones.
Identificación del producto
Código de Zion:Se aplicará el procedimiento siguiente:
Descripción:(4*12) 48F MTP SM Fibra óptica de cable de tronco
Resumen del conector MTP
El conector MTP (Multi-Fiber Push On) es un tipo de conector multifibra de alta densidad diseñado para entornos de centros de datos, aplicaciones de fibra al edificio,y conexiones internas en equipos de transceptores ópticos que admiten 40G, 100G y tecnologías QSFP+.
Los conectores MTP se clasifican de acuerdo con las normas EIA/TIA-604-5 en función del número de fibras, el género (hombre/mujer) y el tipo de pulido (PC o APC).
Especificaciones del cable troncal
Los cables troncales MPO/MTP 24F-144F se terminan con conectores MPO/MTP en ambos extremos, creando enlaces permanentes entre los módulos MPO/MTP.Estos cables soportan velocidades de hasta 10/40/100Gbps soluciones de centro de datos.
Estos cables troncales interconectan casetes, paneles o ventiladores MPO / MTP resistentes, lo que permite el despliegue rápido de cables de columna vertebral de alta densidad en centros de datos y otros entornos de alto número de fibras.
Cumplimiento de las normas industriales
Referencia de modo único de MTP:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
Detalles de la vivienda de MTP de modo único:SM APC: conectores verdes + botón negro (MTP de pérdida estándar); conectores amarillos + botón negro (MTP de pérdida súper baja)
Referencia MTP Multimodo:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
Detalles de la carcasa multimodo MTP:OM1 y OM2 PC: conectores de color beige + bota negra; OM3 y OM4 PC: conectores de agua + bota negra; OM3 y OM4 PC: conectores Heather Violet + bota negra
- Se cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
- El cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G compatibles con la norma IEEE 802.3
Especificaciones de rendimiento óptico
Pérdida de inserción (MTP) - Modo único (APC pulido a 8 grados):
Pérdida estándar: ≤ 0,75 dB (max), ≤ 0,50 dB (típico)
Super Baja pérdida: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (MTP) - Múltimodo (PC Flat Polish):
Pérdida estándar: ≤ 0,6 dB (max), ≤ 0,50 dB (típico)
Super Baja pérdida: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST):
Se aplicará el método siguiente:
El valor de la luz emitida por el conductor será igual o superior a la luz emitida por el conductor.
Las pérdidas de retorno (MTP) - Modo único (APC):≥ 60 dB
Pérdida de retorno (MTP) - Multimodo (PC):≥ 25 dB
Durabilidad:Cambio típico < 0,3 dB (200 apareamientos)
Intercambiabilidad:≤ 0,2 dB
Prueba de inserción y extracción:500 veces, IL < 0,5 dB
Resistencia a la tracción:> 70N
Temperatura de funcionamiento - Modo único:-40 °C a +85 °C
Características clave
- Baja pérdida de inserción, alto rendimiento de pérdida de retorno
- Conector de fibra múltiple basado en MT con terminaciones de fibra 4, 8, 12 y 24
- Solución económica para la eliminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Cables redondos robustos, cables ovalados y opciones de cinta desnuda
- Casas codificadas por color para facilitar la identificación del tipo de fibra y del tipo de pulido
- Excelente repetibilidad e intercambiabilidad
Aplicaciones
Los conectores MTP de OMC de Senko/Nissin/Sumitomo son ideales para:
- Entornos de centros de datos de alta densidad
- Instalaciones de fibra al edificio
- Conexiones internas dentro del equipo de fibra óptica
Documentación del producto
Presione la pestaña de extracción para Senko MTP
Materiales para la construcción de cables
Configuración del conector y del canal de fibra
Nota: Los conectores femeninos deben conectarse con los tipos de conectores masculinos para un correcto funcionamiento.
Dibujo técnico del cable troncal MTP-MTP 12F
Especificaciones de tolerancia de longitud
| Duración total (L) (m) |
Tolerancia de longitud (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Métodos de conexión por polaridad MTP/MPO
Debido a que el conector de la unidad del cable MPO/MTP 24F-144F es 12F MPO/MTP, mantiene la misma polaridad que los cables MPO/MTP individuales.
Especificaciones del material
Modelos populares de cable de tronco MPO/MTP
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Fibra óptica de cable del tronco
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Fibra óptica de cable de tronco
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fibra óptica de cable del tronco
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Fibra óptica de cable de tronco
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Cable de tronco de fibra óptica
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Fibra óptica de cable de tronco
Información sobre el embalaje
Todos los cables de fibra óptica están etiquetados y marcados por OMC como estándar. Los tamaños de cartón disponibles incluyen 34 * 22 * 15 cm, 44 * 34 * 24 cm y 54 * 39 * 34 cm, seleccionados en función de la cantidad de pedido.Las opciones de embalaje personalizado están disponibles.
Servicios de OEM/ODM
Las opciones de personalización incluyen:
- Color del cable, impresión y material de la chaqueta
- Etiquetas OEM, anillos de identificación, etiquetas de cable, cajas y marcas de envío
- Diferentes niveles de calidad para cumplir con requisitos específicos
