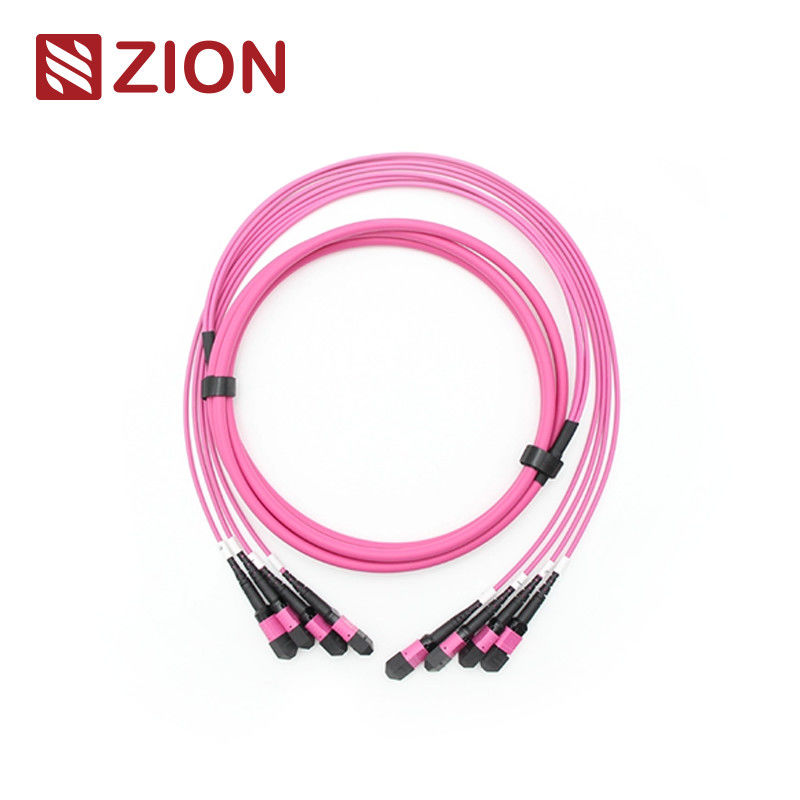

Cable troncal de fibra óptica de 48F MPO OM4
(4 × 12) Cable troncal de fibra óptica 48F MPO OM4
Código de Sión:ZCM12C8HIAX
Descripción de Sión:(4 × 12) Cable troncal de fibra óptica 48F MPO OM4
El conector MPO es un conector a presión multifibra diseñado para entornos de alta densidad. Este sistema se utiliza principalmente en centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Los tipos de conectores MPO se clasifican según los estándares IEC 61754-7 según el número de núcleos, el género (macho/hembra) y el tipo de pulido (PC o APC).
Descripción general del producto
Los cables troncales MPO/MTP 24F-144F están terminados con conectores MPO/MTP en ambos extremos, creando enlaces permanentes entre los módulos MPO/MTP. Disponibles en configuraciones de 12, 24, 48, 60, 72, 96 y 144 fibras, estos cables admiten velocidades de hasta 10/40/100 Gbps para soluciones de centros de datos.
Estándares industriales de conectores
Referencia monomodo MPO:CEI 61754-7
Detalles de la carcasa monomodo MPO:SM APC: Conectores verdes+arranque negro (Standard Loss MPO); Conectores amarillos + funda negra (MPO de pérdida súper baja)
Referencia multimodo MPO:CEI 61754-7
Detalles de la carcasa multimodo MPO:PC OM1 y OM2: conectores beige+funda negra; PC OM3 y OM4: conectores Aqua+arranque negro; OM3 y OM4 PC: Conectores Heather Violet+arranque negro
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
- Cableado estructurado según TIA-568-C
- Compatible con canal de fibra 10G
- Cumple con 40G y 100G IEEE 802.3
Especificaciones ópticas
Pérdida de inserción (MPO) monomodo (APC pulido de 8 grados):Pérdida estándar: ≤0,75 dB (máx.), ≤0,50 dB (típica); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (MPO) multimodo (pulido plano de PC):Pérdida estándar: ≤0,6 dB (máx.), ≤0,50 (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de retorno (MPO) monomodo (APC pulido de 8 grados):≥60dB
Pérdida de retorno (MPO) multimodo (pulido plano de PC):≥25dB
Durabilidad:<0,3 dB de cambio típico (200 acoplamientos)
Intercambiabilidad:≤0,2 dB
Prueba de inserción y extracción:500 veces, IL <0,5 dB
Resistencia a la tracción:>70N
Temperatura de funcionamiento monomodo (APC):-40°C a +85°C
Características clave
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT con terminaciones de 4, 8, 12 y 24 fibras
- Solución económica para terminación masiva de fibra.
- Diseñado para aplicaciones monomodo y multimodo de baja pérdida y pérdida estándar
- Opciones de cable redondo resistente, cable ovalado y cinta desnuda
- Carcasas codificadas por colores para una fácil identificación del tipo de fibra
- Excelente repetibilidad e intercambiabilidad.
Aplicaciones
Los cables de mazo recto 12F MPO-LC/SC/FC/ST están diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad. Optimizado para aplicaciones de centros de datos de alta densidad 10/40/100G.
- Aplicaciones de centros de datos con entornos de alta densidad
- Instalaciones de fibra hasta el edificio
- Aplicaciones de conectores internos en equipos de fibra.
Reglas de nomenclatura y confirmación de pedido
Lengüeta de empujar y tirar para Senko MPO
Materiales del producto: cable
Conector y canal de fibra
Nota:Los conectores hembra deben conectarse con los tipos de conectores macho.
Dibujo del cable troncal MPO-MPO 12F
Tolerancia de longitud total:
0<L<1: +5/-0cm
1<L<10: +10/-0cm
10<L<40: +15/-0cm
40<L: +0,5% x L/-0
Tres métodos de conexión para polaridad MTP/MPO
El conector de la unidad del cable troncal 24F-144F MPO/MTP es 12F MPO/MTP, manteniendo la misma polaridad que los cables troncales individuales 12F MPO/MTP.
Detalles de los materiales
Cables troncales Hot MPO/MTP de Zion Communication
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Cable troncal de fibra óptica
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Cable troncal de fibra óptica
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Cable troncal de fibra óptica
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Cable troncal de fibra óptica
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Cable troncal de fibra óptica
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Cable troncal de fibra óptica
Embalaje
Este paquete de cable de fibra óptica, fácil de manejar y bien protegido, está etiquetado y marcado por OMC de forma predeterminada. Tamaños de caja estándar: 34×22×15 cm; 44×34×24cm; 54×39×34cm. La selección del cartón depende de la cantidad. Embalaje personalizado disponible.
Servicios OEM/ODM
- Color de cable, impresión, material de cubierta y colores de conector personalizados
- Etiquetado OEM, anillos de identificación, etiquetas de cables, cajas y marcas de envío
- Diferentes niveles de calidad disponibles
