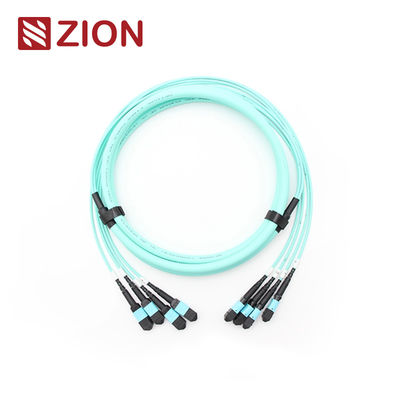

48F (4x12) MPO OM3 Cables de conducción de fibra óptica
(4*12) 48F MPO OM3 Cables de conducción de fibra óptica
Código y descripción de Zion
Código de Zion:Se aplicará el procedimiento siguiente:
Descripción:(4*12) 48F MPO OM3 Cables de conducción de fibra óptica
El conector MPO es un tipo de conector de fibra múltiple diseñado para entornos de alta densidad.y conexiones internas dentro de equipos de transceptores ópticos con soporte para 40G, 100G y tecnologías QSFP+.
Los tipos de conectores MPO se distinguen de acuerdo con las regulaciones de la CEI 61754-7 por número de núcleos, género (hombre/mujer) y polaridad (PC o APC).
Los cables troncales MPO/MTP 24F-144F se terminan con conectores MPO/MTP en ambos extremos. Estos cables conectan los módulos MPO/MTP como enlaces permanentes y están disponibles con 12, 24, 48, 60, 72, 96,y 144 fibras, que admite velocidades de hasta 10/40/100Gbps para soluciones de centros de datos.
Conectores Estándar industrial
MPO en modo único
Encuentro:Se aplican las siguientes condiciones:
Detalles de la vivienda:SM APC: conectores verdes + maletero negro (MPO de pérdida estándar)
SM APC: conectores amarillos + bota negra (MPO de pérdida súper baja)
MPO Multimodo
Encuentro:Se aplican las siguientes condiciones:
Detalles de la vivienda:OM1 y OM2 PC: conectores de color beige + botín negro (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)
- Cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G IEEE 802.3
Especificaciones ópticas
| Parámetro |
Especificación |
| Pérdida de inserción (MPO) en modo único (APC pulido a 8 grados) |
Pérdida estándar: ≤ 0,75 dB (max), ≤ 0,50 dB (típico)
Super Baja pérdida: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Pérdida de inserción (MPO) Multimodo (PC) |
Pérdida estándar: ≤ 0,6 dB (max), ≤ 0,50 dB (típico)
Super Baja pérdida: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Pérdida de inserción (LC/SC/FC/ST) Modo único (APC pulido a 8 grados) |
≤ 0,3 dB |
| Pérdida de inserción (LC/SC/FC/ST) Multimodo (PC) |
≤ 0,3 dB |
| Pérdida de retorno (MPO) en modo único (APC pulido a 8 grados) |
≥ 60 dB ((8 grados de pulido) |
| Pérdida de retorno (MPO) Multimodo (PC Flat Polish) |
≥ 25 dB |
| Las pérdidas de rendimiento (LC/SC/FC/ST) |
Se aplican las siguientes medidas: |
| Durabilidad |
Cambio típico < 0,3 dB (200 apareamientos) |
| Intercambiabilidad |
≤ 0,2 dB |
| Prueba de inserción y extracción |
500 veces, IL < 0,5 dB |
| Resistencia a la tracción |
> 70N |
| Temperatura de funcionamiento en modo único (APC) |
-40 °C a +85 °C |
Características
- Baja pérdida de inserción, alta pérdida de retorno
- Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
- Solución económica para la eliminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo robusto, cable oval y cinta desnuda disponibles
- Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
- Buena en repetibilidad e intercambiabilidad
Aplicación
12F MPO-LC/SC/FC/ST Cables de arnés recto diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad.
Todos los conectores MPO de OMC son de Senko/Nissin/Sumitomo.
- La aplicación del centro de datos con un entorno de alta densidad
- La fibra óptica al edificio
- La aplicación de los conectores internos en equipos de fibra
Reglas de nombramiento e información de confirmación de orden
Presione la pestaña de extracción para Senko MPO
24F-144F Cable de tronco MPO/MTP
Productos Materiales - Cable
Conector y canal de fibra
Nota:El conector femenino debe conectarse con el conector masculino.
Dibujo del cable del tronco MPO-MPO 12F
| Duración total (L) (m) |
Duración de la tolerancia (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO correcta
Debido a que el conector de la unidad del cable troncal MPO/MTP 24F-144F es 12F MPO/MTP, tiene la misma polaridad que un solo cable troncal MPO/MTP de 12F.
Detalles del material
El cable de transmisión MPO/MTP de Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fibra óptica de cable de tronco
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fibra óptica de cable de tronco
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fibra óptica de cable del tronco
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fibra óptica de cable de tronco
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Cables de conducción de fibra óptica
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fibra óptica por cable de tronco
Embalaje
Este paquete de cable de fibra óptica, fácil de manejar y bien protegido, ha sido etiquetado y marcado por OMC como estándar.La selección del cartón depende de la cantidad de mercancías- Envases personalizados disponibles.
Servicio OEM/ODM
Las opciones de personalización incluyen:
- Color del cable, palabra de impresión, material de la cubierta del cable, color del conector
- Etiqueta del fabricante, anillo de identificación, etiqueta del cable, caja, marcas de envío
- Diferentes niveles de calidad
