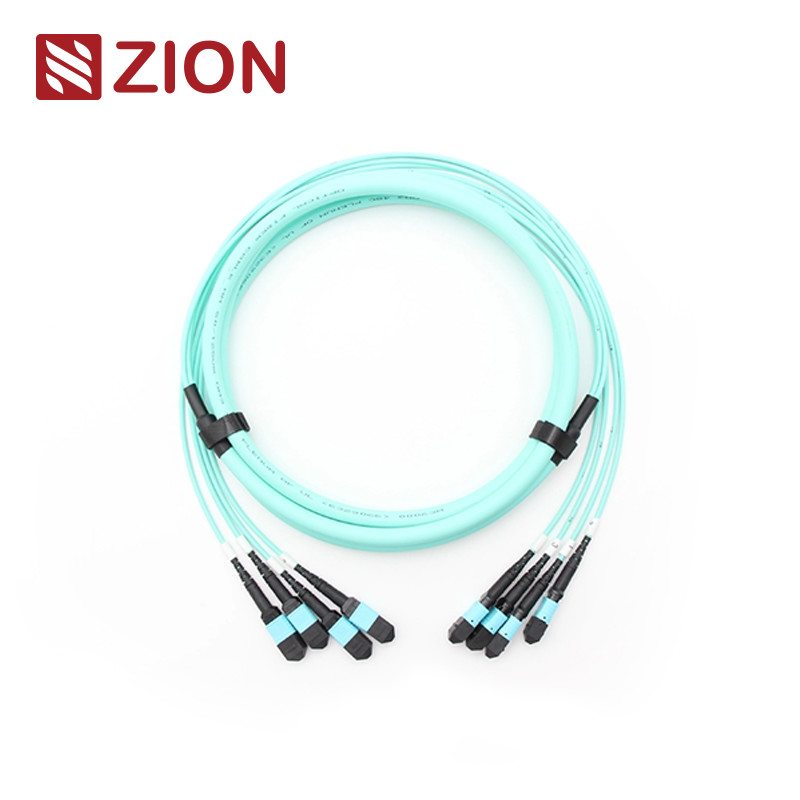

Cable Turnk de fibra óptica 48F(4x12) MPO OM3

Código y descripción de Zion

Código de SiónSe trata de un sistema de control de las emisiones de gases de escape.
Descripción de Sion:(4*12)48F MPO OM3 Cables de conversión de fibra óptica

El conector MPO es un tipo de conector de fibra.El sistema de preconexión de fibra de alta densidad MPO se utiliza actualmente principalmente en la aplicación de entornos de alta densidad de centros de datos, la aplicación de fibra óptica al edificio y las aplicaciones de conexión interna dentro del equipo de transceptor óptico, como el dispositivo óptico, 40G, 100G, QSFP +.

Los tipos de conectores MPO se distinguen de acuerdo con los reglamentos IEC 61754-7: números de núcleo (número de matriz), cabeza masculina (Hombre, Mujer), polaridad (PC o APC).

24F-144F MPO/MTP TRUNK CABLE se termina con un conector MPO/MTP en ambos extremos.El cable de parche/cable de tronco está disponible con 12, 24, 48,6072.96,144fibers. Soporte de velocidades de hasta 10/40/100Gbps soluciones de centro de datos.y facilitar el rápido despliegue de cableado de red de alta densidad en centros de datos y otros entornos de alta fibra. Además, MPO / MTP también proporciona mucha flexibilidad y comodidad una vez que tiene que cambiar el estilo del conector en los paneles de parches.sólo instalar un nuevo cassette con el nuevo estilo de conector en el lado de conexión cruzada del panel de parches.

Conectores Normas industriales

MPO en modo únicoEncuentro:Se aplican las siguientes condiciones:

MPO en modo únicoDetalles de la vivienda:SM APC: conectores verdes + maletero negro (MPO de pérdida estándar)
SM APC: conectores amarillos + botín negro (MPO de pérdida súper baja)

MPO MultimodoEncuentro:Se aplican las siguientes condiciones:

MPO MultimodoDetalles de la vivienda:OM1 y OM2 PC: conectores de color beige + bota negra (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)

• Cableado estructurado por TIA-568-C
• Compatible con el canal de fibra 10G
• 40G y 100G IEEE 802.3

Especificaciones ópticas

Pérdida de inserción (MPO) ((CEI 61300-3-34)En modo único (APC)Polido a 8 grados):Pérdida estándar:La pérdida de energía en el aire es muy baja (máximo ≤ 0,75 dB);:≤ 0,35 dB (max), ≤ 0,20 dB (típico)

Pérdida de inserción (MPO) (CEI 61300-3-34)Multimodo (PC)Polvo plano):Pérdida estándar:≤ 0,6 dB (max), ≤ 0,50 dB (típico);Pérdida muy baja:≤ 0,35 dB (max), ≤ 0,20 dB (típico)

Pérdida de inserción (LC/SC/FC/ST) (CEI 61300-3-6)Se aplicará el método de calibración de la luz de la luz de la luz.≤ 0,3 dB

Pérdida de inserción (LC/SC/FC/ST) (CEI 61300-3-6)Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:≤ 0,3 dB

Pérdida de retorno (MPO)En modo único (APC)Polido a 8 grados):≥ 60 dB(8 grados de pulido)

Pérdida de retorno (MPO)Multimodo (PC)Polvo plano):≥ 25 dB

Las pérdidas de rendimiento (LC/SC/FC/ST):Se aplican las siguientes medidas:

Las pérdidas de rendimiento (LC/SC/FC/ST):≥ 35 dB

Durabilidad:Cambio típico < 0,3 dB (200 apareamientos)

Intercambiabilidad : ≤ 0,2 dB

Prueba de inserción y extracción: 500 veces, IL¿Qué es esto?0.5 dB

Resistencia a la tracción:> 70N

Temperatura de funcionamientoSe aplicará el método siguiente:-40 °C a +85 °C

Características

• Baja pérdida de inserción, alta pérdida de retorno
• Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
• Solución económica para la eliminación masiva de fibra
• Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
• Opciones de cable redondo robusto, cable oval y cinta desnuda disponibles
• Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
• Buena en repetibilidad e intercambiabilidad

Aplicación

12F MPO- LC/SC/FC/ST Cables de arnés recto diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad. Está optimizado para aplicaciones de centros de datos de alta densidad 10/40/100G.
Todos los conectores MPO de OMC son de Senko/Nissin/Sumitomo.

• La aplicación del centro de datos con un entorno de alto grado de densidad
• La fibra óptica al edificio
• La aplicación de conectores internos en equipos de fibra.

Reglas de nombramiento e información de confirmación del pedido:

Presione la pestaña de extracción para Senko MPO

24F-144F CABLE de tronco MPO/MTP

Productos Materiales-cable

Canal de fibra de conector

Nota: El conector femenino debe conectarse con el tipo de conector masculino.

Dibujo del cable del tronco MPO-MPO 12F.

Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO correcta

Porque 24F-144F MPO / MTP cable tronco ′s conector de la unidad es 12F MPO / MTP, por lo que tienen la misma polaridad como el único 12F
El cable de tronco MPO/MTP.

Detalles del material

El cable de tronco MPO/MTP de Zion Communication

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Cables de conversión de fibra óptica
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Cables de conversión de fibra óptica
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Cables de conversión de fibra óptica
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Cables de conversión de fibra óptica
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Cables de conversión de fibra óptica
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Cables de conversión de fibra óptica

Embalaje

Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.

Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.

El embalaje puede ser personalizado.

Servicio OEM/ODM para usted

• Color del cable, texto impreso, material de la cubierta del cable, color del conector
• Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
• Diferente nivel de calidad.
