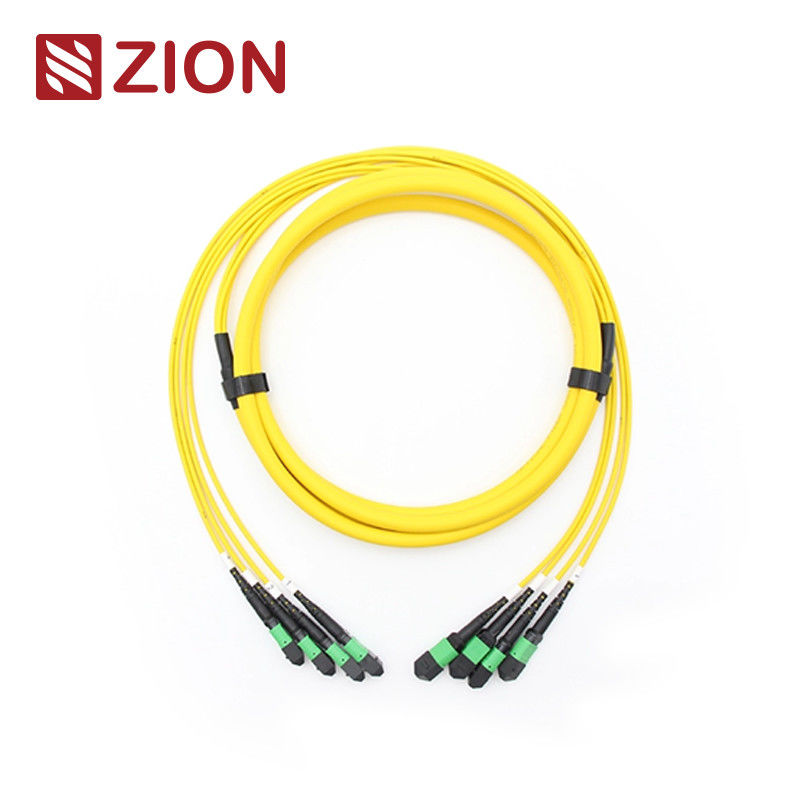

Cable troncal de fibra óptica monomodo MPO 48F (4x12)
Este cable troncal MPO de alta densidad presenta 48 fibras organizadas en 4 grupos de 12, terminadas con conectores MPO en ambos extremos. Diseñado para aplicaciones de centros de datos, instalaciones de fibra hasta el edificio y conexiones internas en equipos transceptores ópticos.
Identificación del producto
Código Zion: ZCM12C2HIAX
Descripción Zion: Cable troncal de fibra óptica MPO SM (4*12)48F
Descripción general del conector MPO
Los conectores MPO (Multi-Fiber Push On) son conectores de fibra multihilo que cumplen con las normas IEC 61754-7. Se clasifican por el número de núcleos, el género (Macho/Hembra) y el tipo de pulido (PC o APC).
Normas y especificaciones de los conectores
| Tipo |
Referencia estándar |
Detalles de la carcasa |
| MPO monomodo |
IEC 61754-7 |
SM APC: Conectores verdes + bota negra (MPO de pérdida estándar)
SM APC: Conectores amarillos + bota negra (MPO de pérdida súper baja) |
| MPO multimodo |
IEC 61754-7 |
OM1&OM2 PC: Conectores beige + bota negra
OM3&OM4 PC: Conectores aqua + bota negra
OM3&OM4 PC: Conectores violeta brezo + bota negra |
Cumple con IEC-61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5) y cableado estructurado según TIA-568-C. También cumple con las normas 10G Fiber Channel, 40G y 100G IEEE 802.3.
Especificaciones de rendimiento óptico
| Parámetro |
Monomodo (APC) |
Multimodo (PC) |
| Pérdida de inserción (MPO) |
Estándar: ≤0.75dB (máx.), ≤0.50dB (típico)
Súper baja: ≤0.35dB (máx.), ≤0.20dB (típico) |
Estándar: ≤0.6dB (máx.), ≤0.50dB (típico)
Súper baja: ≤0.35dB (máx.), ≤0.20dB (típico) |
| Pérdida de retorno (MPO) |
≥60dB (pulido de 8 grados) |
≥25dB |
| Durabilidad |
<0.3dB cambio típico (200 acoplamientos) |
| Intercambiabilidad |
≤0.2dB |
| Temperatura de funcionamiento |
-40°C a +85°C |
-40°C a +85°C |
Características principales
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT que admite terminaciones de 4, 8, 12 y 24 fibras
- Solución económica para la terminación masiva de fibra
- Optimizado para aplicaciones SM/MM de baja pérdida y pérdida estándar
- Disponible en opciones de cable redondo resistente, cable ovalado y cinta desnuda
- Carcasas con código de color para una fácil identificación del tipo de fibra y el pulido
- Excelente repetibilidad e intercambiabilidad
Aplicaciones
Diseñado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y entornos de centros de datos de alta densidad. Optimizado para aplicaciones de centros de datos de alta densidad de 10/40/100G.
- Entornos de centros de datos de alta densidad
- Instalaciones de fibra hasta el edificio
- Conexiones internas en equipos de fibra óptica
Nota: Los conectores hembra deben conectarse con tipos de conectores macho.
Cables troncales MPO/MTP de comunicación Zion Hot
| Código de producto |
Descripción |
| 7236055 ZCM12C2HIA |
Cable troncal de fibra óptica MPO SM (4*12)48F |
| 7236056 ZCM12C7HAA |
Cable troncal de fibra óptica MPO OM3 (4*12)48F |
| 7236057 ZCM12C8HMAX |
Cable troncal de fibra óptica MPO OM4 (4*12)48F |
| 7236058 ZCM22C2HIA |
Cable troncal de fibra óptica MTP SM (4*12)48F |
| 7236059 ZCM22C7HAA |
Cable troncal de fibra óptica MTP OM3 (4*12)48F |
| 7236060 ZCM22C8HMA |
Cable troncal de fibra óptica MTP OM4 (4*12)48F |
Embalaje
Tamaños de cartón estándar: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. El embalaje se puede personalizar según la cantidad y los requisitos del pedido.
Servicios OEM/ODM
Las opciones de personalización incluyen el color del cable, la impresión, el material de la cubierta, los colores de los conectores, el etiquetado, los anillos de identificación y los niveles de calidad.
