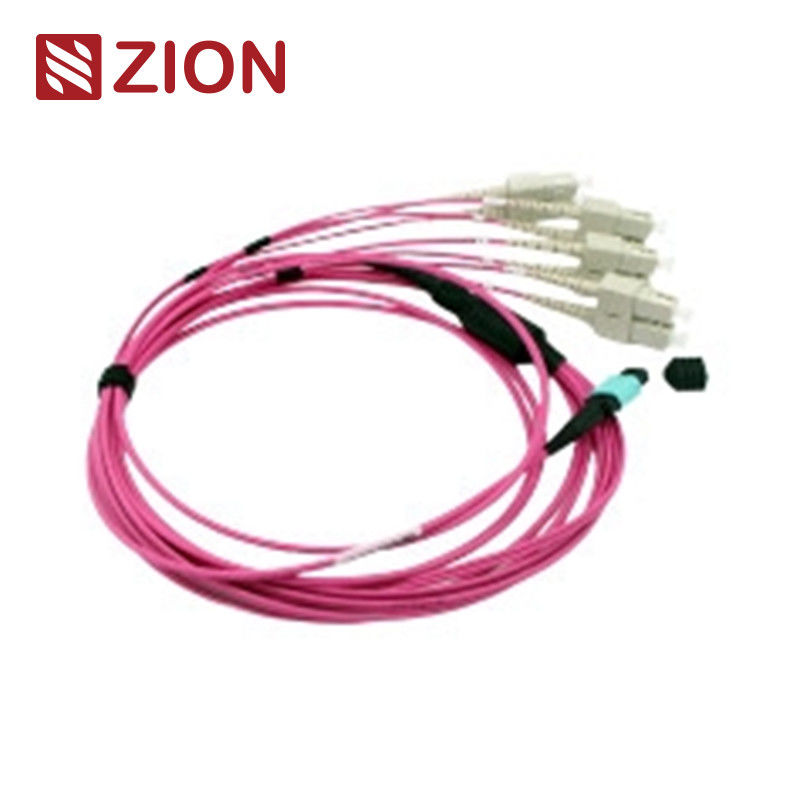

Cables de arnés rectos de 8F MTP OM4 de fibra óptica MTP-LC de 2,0 mm
Código Zion: ZCM21A18HMAX
Descripción Zion: Cables de arnés rectos de 8F MTP OM4 de fibra óptica MTP-LC de 2,0 mm
El conector MTP es un tipo de conector multifibra diseñado para entornos de alta densidad. Los sistemas MTP (Multi-Fiber Push On) se utilizan principalmente en centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos como dispositivos 40G, 100G y QSFP+.
Los tipos de conectores MTP se distinguen según las regulaciones EIA/TIA-604-5 por el número de núcleos, el género (macho/hembra) y la polaridad (PC o APC).
Estos conjuntos de cables de arnés rectos de 8 núcleos MTP a Dúplex (4xLC uniboot) o Simplex (4xLC) terminan con conectores MTP y LC. Los cables de abanico de 8 fibras están optimizados para la conexión directa de óptica 40G QSFP+ PLR4 a 10G SFP+ LR y aplicaciones de centros de datos de alta densidad.
Estándares industriales de conectores
MPO monomodo
Referencia: EIA/TIA-604-5
Detalles de la carcasa: SM APC: Conectores verdes + bota negra (MTP de pérdida estándar)
SM APC: Conectores amarillos + bota negra (MTP de pérdida súper baja)
MPO multimodo
Referencia: EIA/TIA-604-5
Detalles de la carcasa: OM1&OM2 PC: Conectores beige + bota negra (MTP de pérdida estándar)
OM3&OM4 PC: Conectores aguamarina + bota negra (MTP de pérdida estándar y súper baja)
OM3&OM4 PC: Conectores violeta brezo + bota negra (MTP de pérdida estándar)
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5) Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- 40G y 100G IEEE 802.3
Otros estándares de conectores
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973
- E2000: IEC61754-15
Tipos de fibra disponibles
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Especificaciones ópticas
Pérdida de inserción (MTP)
Monomodo (APC pulido de 8 grados): Pérdida estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Multimodo (pulido plano PC): Pérdida estándar: ≤0,6 dB (máx.), ≤0,50 (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST)
Monomodo (APC pulido de 8 grados): ≤0,3 dB
Multimodo (pulido plano PC): ≤0,3 dB
Pérdida de retorno
MTP Monomodo (APC): ≥60dB
MTP Multimodo (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimodo ≥35dB
Especificaciones de rendimiento
- Durabilidad: <0,3 dB de cambio típico (200 acoplamientos)
- Intercambiabilidad: ≤0,2 dB
- Prueba de inserción-extracción: 500 veces, IL＜0,5 dB
- Resistencia a la tracción: >70N
- Tiempos de conexión: >600
- Temperatura de funcionamiento (Monomodo APC): -40°C a +85°C
Características principales
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT con terminaciones de 4, 8, 12 y 24 fibras
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo reforzado, cable ovalado y cinta desnuda
- Carcasas con código de color para una fácil identificación del tipo de fibra
- Excelente repetibilidad e intercambiabilidad
Ventajas del cable MPO/MTP
- Alta calidad: preterminado, probado y empaquetado en fábrica con informes de prueba
- Ahorro de espacio: los diámetros pequeños disminuyen el volumen del cable y mejoran el flujo de aire
- Ahorro de tiempo: el diseño plug and play reduce el tiempo de instalación
Aplicaciones
Los cables de arnés rectos SM 8F MTP-LC/SC/FC/ST están optimizados para la conexión directa de óptica 40G QSFP+ PLR4 a 10G SFP+ LR y aplicaciones de centros de datos de alta densidad.
Este cable de arnés de 8 fibras permite la conexión directa entre los puertos QSFP+ a (4) SFP+ sin paneles de conexión ni troncales intermedios.
Todos los conectores MTP provienen de Senko/Nissin/Sumitomo y se utilizan en tres áreas principales:
- Entornos de centros de datos de alta densidad
- Aplicaciones de fibra hasta el edificio
- Conexiones internas dentro del equipo de fibra
Reglas de nomenclatura y confirmación de pedido
Cables de arnés rectos MTP-LC populares
| Código de producto |
Descripción |
| 7236037 ZCM11A12HIA |
Cables de arnés rectos de 8F MPO SM de fibra óptica MPO-LC de 2,0 mm |
| 7236038 ZCM11A22HIA |
Cables de arnés rectos de 12F MPO SM de fibra óptica MPO-LC de 2,0 mm |
| 7236039 ZCM11A52HIA |
Cables de arnés rectos de 24F MPO SM de fibra óptica MPO-LC de 2,0 mm |
| 7236040 ZCM11A17HAA |
Cables de arnés rectos de 8F MPO OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236041 ZCM11A27HAA |
Cables de arnés rectos de 12F MPO OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236042 ZCM11A57HAA |
Cables de arnés rectos de 24F MPO OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236043 ZCM11A18HMA |
Cables de arnés rectos de 8F MPO OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236044 ZCM11A28HMA |
Cables de arnés rectos de 12F MPO OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236045 ZCM11A58HMA |
Cables de arnés rectos de 24F MPO OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236046 ZCM21A12HIA |
Cables de arnés rectos de 8F MTP SM de fibra óptica MPO-LC de 2,0 mm |
| 7236047 ZCM21A22HIA |
Cables de arnés rectos de 12F MTP SM de fibra óptica MPO-LC de 2,0 mm |
| 7236048 ZCM21A52HIA |
Cables de arnés rectos de 24F MTP SM de fibra óptica MPO-LC de 2,0 mm |
| 7236049 ZCM21A17HAA |
Cables de arnés rectos de 8F MTP OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236050 ZCM21A27HAA |
Cables de arnés rectos de 12F MTP OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236051 ZCM21A57HAA |
Cables de arnés rectos de 24F MTP OM3 de fibra óptica MPO-LC de 2,0 mm |
| 7236052 ZCM21A18HMA |
Cables de arnés rectos de 8F MTP OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236053 ZCM21A28HMA |
Cables de arnés rectos de 12F MTP OM4 de fibra óptica MPO-LC de 2,0 mm |
| 7236054 ZCM21A58HMA |
Cables de arnés rectos de 24F MTP OM4 de fibra óptica MPO-LC de 2,0 mm |
Métodos de conexión para la polaridad MPO/MTP
MTP - 8 x LC Estructura simplex - Tipo 1
MTP - 4 x LC Estructura dúplex - Tipo 2
MTP - 4 x Estructura LC Uniboot - Tipo 3
Detalles de los materiales
Embalaje
Todos los cables de fibra óptica están etiquetados y marcados por OMC como estándar. Los tamaños de cartón disponibles incluyen 34×22×15 cm, 44×34×24 cm y 54×39×34 cm. La selección de cartón depende de la cantidad del pedido. Hay opciones de embalaje personalizadas disponibles.
Servicios OEM/ODM
- Color de cable personalizado, impresión y material de la cubierta
- Etiquetado OEM, anillos de identificación y etiquetas de cable
- Cajas personalizadas y marcas de envío
- Diferentes niveles de calidad disponibles
