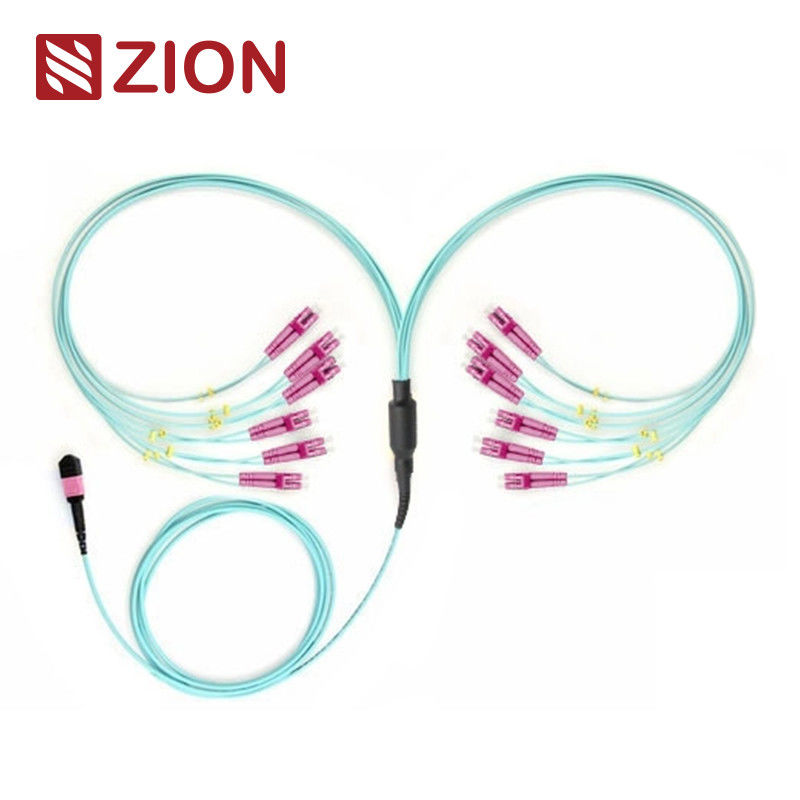

24F MTP OM3 Cables de arnés recto de fibra óptica MTP-LC de 2,0 mm
Identificación del producto
Código de Zion:ZCM21A57HAAX y sus componentes
Descripción:24F MTP OM3 Cables de arnés recto de fibra óptica MTP-LC de 2,0 mm
Resumen del producto
El conector MTP (Multi-Fiber Push On) es un conector de fibra óptica de alta densidad diseñado para aplicaciones de centros de datos, instalaciones de fibra al edificio,y conexiones internas dentro de equipos de transceptores ópticos con soporte para 40G, 100G y QSFP + aplicaciones.
Este cable de arnés MTP de 24 núcleos Female a 12 LC Duplex cuenta con conectores MTP y LC en ambos extremos,Optimizado para conexión óptica directa de 40G QSFP+ PLR4 a 10G SFP+ LR en entornos de centros de datos de alta densidad.
Cumplimiento de las normas industriales
Normas de conectores MTP
Encuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
Detalles de las viviendas
- SM APC: conectores verdes + arranque negro (MTP de pérdida estándar)
- SM APC: conectores amarillos + botón negro (MTP de pérdida superbaja)
- OM1 y OM2 PC: conectores de color beige + botón negro (MTP de pérdida estándar)
- OM3 y OM4 PC: conectores acuáticos + botón negro (MTP estándar y súper baja pérdida)
- OM3 y OM4 PC: Conectores Heather Violet + botón negro (MTP de pérdida estándar)
El cableado estructurado de las instalaciones eléctricas de las categorías IEC-61754-7, IEC-61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5) por TIA-568-C
Compatible con el canal de fibra 10G
40G y 100G IEEE 802.3 Conforme
Otras normas de conectores
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4, y JIS C5973 Las autoridades competentes de los Estados miembros deberán tener en cuenta los requisitos de la presente Directiva.
- La información que se proporciona para la evaluación de las emisiones de gases de efecto invernadero y de los gases de efecto invernadero debe estar disponible en el sitio web de la autoridad competente.
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 y JIS C5973 Las especificaciones de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de los sistemas de gestión de la seguridad de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas de gestión de los sistemas.
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2, y JIS C5973 Las autoridades nacionales de los Estados miembros de la UE deben tener en cuenta los requisitos de seguridad de los sistemas de información de los Estados miembros de la UE.
- E2000: CEI61754-15 Las pruebas de seguridad de los vehículos de las categorías A y B
Tipos de fibra disponibles
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Especificaciones ópticas
Pérdida de inserción (MTP) - CEI 61300-3-34
En modo único (polido a 8 grados de APC):Pérdida estándar: ≤ 0,75 dB (max), ≤ 0,50 dB (típico); Pérdida superbaja: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Las condiciones de las pruebas de calidad se especifican en el punto 3.Pérdida estándar: ≤ 0,6 dB (max), ≤ 0,50 dB (típico); Pérdida muy baja: ≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST) - CEI 61300-3-6
Se aplicará el método de calibración de la luz de la luz de la luz.≤ 0,3 dB
Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:≤ 0,3 dB
Pérdida de retorno
MTP Singlemode (polido con APC a 8 grados):≥ 60 dB
MTP Multimodo (PC de pulido plano):≥ 25 dB
El número de unidad de control de la aeronave:Se aplicarán las siguientes medidas:
Características de rendimiento
- Durabilidad:Cambio típico < 0,3 dB (200 apareamientos)
- Intercambiabilidad:≤ 0,2 dB
- Prueba de inserción y extracción:500 veces, IL < 0,5 dB
- Resistencia a la tracción:> 70N
- Temperatura de funcionamiento (APC de modo único):-40 °C a +85 °C
Características clave
- Baja pérdida de inserción, alta pérdida de retorno
- Conector de fibra múltiple basado en MT que admite terminaciones de fibra 4, 8, 12 y 24
- Solución económica para la eliminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo robusto, cable oval y cinta desnuda disponibles
- Casas codificadas por color para diferenciar el tipo de fibra, el tipo de pulido y el grado de conector
- Excelente repetibilidad e intercambiabilidad
Beneficios del producto
- Alta calidad:Pre-terminado en fábrica, probado y envasado con informes de ensayo para documentación y control de calidad
- Eficiencia en el espacio:Los pequeños diámetros reducen el volumen de los cables y mejoran las condiciones de aire acondicionado en los centros de datos
- Ahorro de tiempo:El diseño Plug and Play reduce significativamente el tiempo de instalación
Aplicaciones
Diseñado para 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 y aplicaciones de centros de datos de alta densidad.Este cable de arnés de fibra de 24 se utiliza para conectar (12) SFP + en un panel de adaptador MTP y tronco MTP.
Las áreas de aplicación principales incluyen:
- Entornos de centros de datos de alta densidad
- Instalaciones de fibra al edificio
- Conexiones internas dentro del equipo de fibra óptica
Todos los conectores MTP provienen de Senko/Nissin/Sumitomo.
Productos relacionados
Los cables de arnés recto MTP-LC calientes de Zion Communication incluyen:
| Código del producto |
Descripción |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8F MPO SM Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
12F MPO SM Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
24F MPO SM Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8F MPO OM3 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
12F MPO OM3 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
24F MPO OM3 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8F MPO OM4 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| 7236044 ZCM11A28HMA y sus componentes |
12F MPO OM4 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
24F MPO OM4 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8F MTP SM Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
12F MTP SM Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
24F MTP SM Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8F MTP OM3 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
12F MTP OM3 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
24F MTP OM3 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8F MTP OM4 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
12F MTP OM4 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
| Se trata de un sistema de control de las emisiones de gases de escape. |
24F MTP OM4 Cables de arnés recto de fibra óptica MPO-LC de 2,0 mm |
Métodos de conexión y polaridad
Tres métodos de conexión ayudan a mantener una polaridad MPO/MTP adecuada:
MTP - 24 x estructura simple LC - tipo 1
MTP - 12 x estructura dúplex LC - tipo 2 - tipo A
MTP - 12 x estructura dúplex LC - tipo 2 - tipo B
MTP - 12 x estructura dúplex LC - tipo 2 - tipo C
MTP - Polaridad para MTP - 12 x Estructura LC Uniboot - Tipo 3
Detalles del material
Información sobre el embalaje
El embalaje estándar incluye por defecto el cable de fibra óptica etiquetado y marcado por OMC.
Tamaños de cartón estándar:
- 34*22*15 cm
- 44*34*24 cm
- 54*39*34 cm
La selección de la caja depende de la cantidad, el embalaje personalizado está disponible.
Servicios de OEM/ODM
Las opciones de personalización incluyen:
- Color del cable, impresión y material de la chaqueta
- Personalización del color del conector
- Etiqueta OEM, anillos de identificación, etiquetas de cable
- Cajas a medida y marcas de envío
- Diferentes niveles de calidad disponibles
