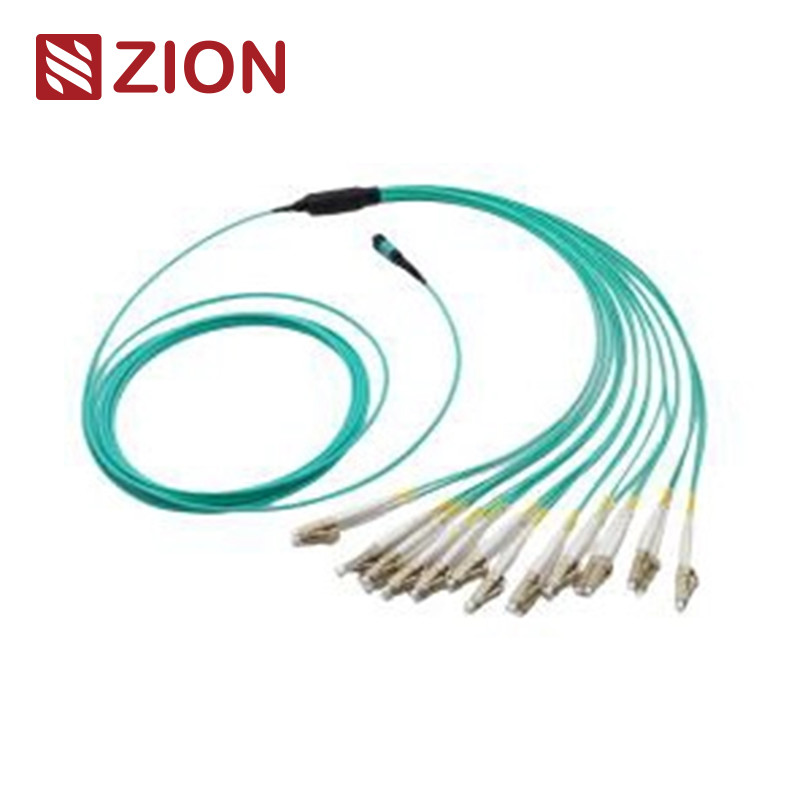

8F MTP OM3 Cables de arnés recto de fibra óptica MTP-LC de 2,0 mm
Información sobre el producto Zion
Código de Zion:ZCM21A17HAAX, el cual es el
Descripción:8F MTP OM3 Cables de arnés recto de fibra óptica MTP-LC de 2,0 mm
El conector MTP es un conector de múltiples fibras diseñado para entornos de alta densidad.y conexiones internas dentro de equipos de transceptores ópticos como 40G, 100G y dispositivos QSFP +.
Los conectores MTP se clasifican de acuerdo con las normas EIA/TIA-604-5 en función del número de fibras, el género (hombre/mujer) y el tipo de pulido (PC o APC).
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
Normas industriales de conectores
MPO en modo único
Se aplicará el método de evaluación de la seguridad de los vehículos.
Detalles de la carcasa: SM APC: conectores verdes + botón negro (MTP de pérdida estándar)
SM APC: conectores amarillos + botón negro (MTP de pérdida superbaja)
MPO Multimodo
Se aplicará el método de evaluación de la seguridad de los vehículos.
Detalles de la carcasa: OM1 y OM2 PC: conectores de color beige + botón negro (MTP de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MTP estándar y súper baja pérdida)
OM3 y OM4 PC: conectores Heather Violet + botón negro (MTP de pérdida estándar)
- Se cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
- El cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G IEEE 802.3
Otras normas de conectores
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 y JIS C5973 Las autoridades competentes de los Estados miembros deberán tener en cuenta los requisitos de la presente Directiva.
- La información que se proporciona para la evaluación de la conformidad con el presente Reglamento debe estar disponible en el sitio web de la Oficina de Evaluación de la Evaluación.
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 y JIS C5973 Las especificaciones de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad.
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 y JIS C5973 Las autoridades competentes de los Estados miembros deberán tener en cuenta los requisitos de seguridad de los vehículos.
- E2000: CEI61754-15 Las pruebas de seguridad de los vehículos de las categorías A y B
Tipos de fibra disponibles
Compatible con los tipos de fibra G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 y OM5 50/125 en las configuraciones MTP-LC, MTP-SC, MTP-FC, MTP-ST y MTP-E2000.
Especificaciones ópticas
Pérdida de inserción (MPO) - Modo único (APC pulido a 8 grados):
Pérdida estándar: ≤ 0,75 dB (máximo), ≤ 0,50 dB (típico)
Pérdida muy baja: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
Pérdida de inserción (MPO) - Múltimodo (PC Flat Polish):
Pérdida estándar: ≤ 0,6 dB (máximo), ≤ 0,50 dB (típico)
Pérdida muy baja: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
Pérdida de inserción (LC/SC/FC/ST):
Modo único (polido con APC a 8 grados): ≤ 0,3 dB
Se aplicará una presión de presión de más de 1 kPa en el interior de la caja.
Pérdida de retorno:
Se aplicará el método de medición de los efectos de los ensayos.
Se aplicará el método de medición de la frecuencia de la señal.
LC/SC/FC/ST: APC≥60 dB; UPC≥50 dB; Multimodo≥35 dB
Durabilidad:Cambio típico < 0,3 dB (200 apareamientos)
Intercambiabilidad:≤ 0,2 dB
Prueba de inserción y extracción:500 veces, IL < 0,5 dB
Resistencia a la tracción:> 70N
Temperatura de funcionamiento:-40 °C a +85 °C
Características clave
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT que admite terminaciones de fibra 4, 8, 12 y 24
- Solución económica para la eliminación masiva de fibra
- Diseñados para aplicaciones de baja pérdida y pérdida estándar de modo único y multimodo
- Cables redondos robustos, cables ovalados y opciones de cinta desnuda
- Casas codificadas por color para facilitar la identificación del tipo de fibra y del tipo de pulido
- Excelente repetibilidad e intercambiabilidad
Ventajas del cable MPO/MTP
- Alta calidad - Pre-terminado en fábrica, probado y empaquetado con informes de ensayo
- Ahorro de espacio - Los pequeños diámetros reducen el volumen del cable y mejoran el flujo de aire
- Eficiencia en el tiempo: el diseño de conexión reduce el tiempo de instalación
Aplicaciones
Diseñado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 y entornos de centros de datos de alta densidad.
Las aplicaciones principales incluyen entornos de centros de datos de alta densidad, instalaciones de fibra al edificio y conexiones internas dentro de equipos de fibra óptica.
Productos relacionados
Zion Communication ofrece una gama completa de cables de arnés recto MTP-LC, incluidas las configuraciones 8F, 12F y 24F en tipos de fibra SM, OM3 y OM4.
Métodos de conexión
MTP - 8 x estructura simple LC - tipo 1
MTP - 4 x estructura dúplex LC - tipo 2 MTP - 4 x Estructura LC Uniboot - Tipo 3 Embalaje
El embalaje estándar incluye cables de fibra óptica etiquetados y marcados por OMC. Tamaños de cartón disponibles: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Embalaje personalizado disponible bajo petición.
Servicios de OEM/ODM
- Color de cable personalizado, impresión y material de la chaqueta
- Etiquetado OEM, anillos de identificación y etiquetas de cable
- Cajas a medida y marcas de envío
- Diferentes niveles de calidad disponibles
Variaciones del producto
| Imagen | Descripción | Categoría |
|---|
| 8F MPO (masculino) -LC Fan-out 0,9 mm 30-35 cm el cable de parche | Red óptica, MPO-MTP (hombre) -LC Fan-out 0,9 mm, MTP/MPO, componentes ópticos |
| 12F MPO (masculino) -LC Fan-out 0,9 mm 30-35 cm el cable de parche | Red óptica, MPO-MTP (hombre) -LC Fan-out 0,9 mm, MTP/MPO, componentes ópticos |
| 24F MPO (masculino) -LC Fan-out 0,9 mm 30-35 cm el cable de parche | Red óptica, MPO-MTP (hombre) -LC Fan-out 0,9 mm, MTP/MPO, componentes ópticos |
