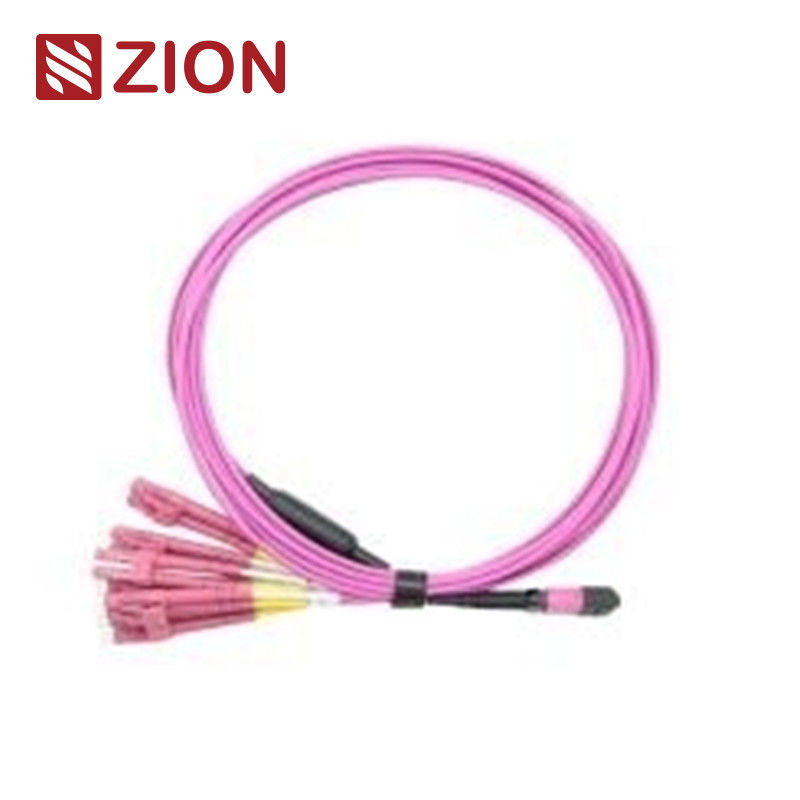

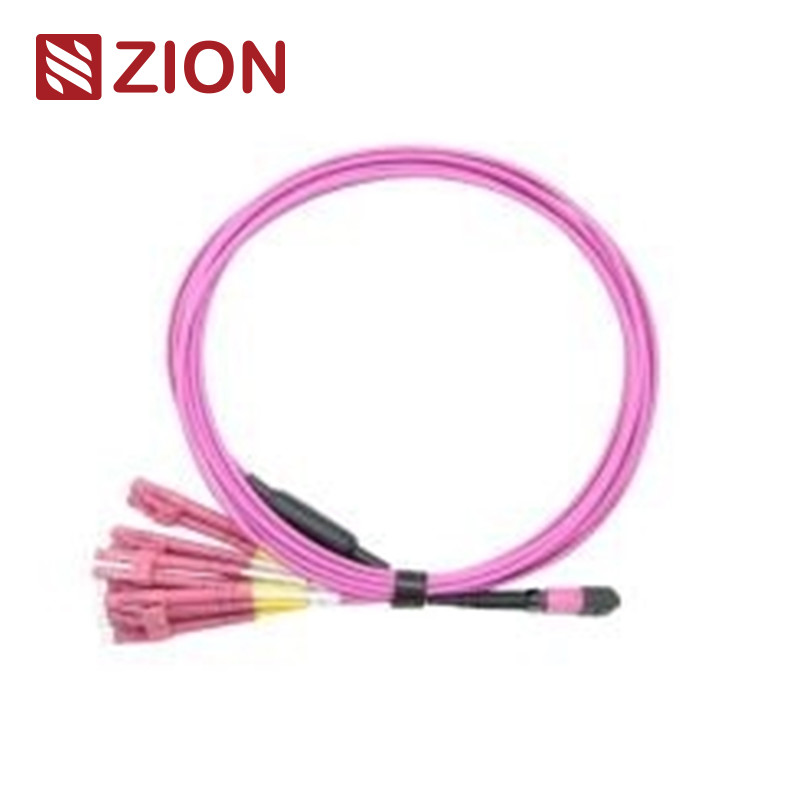

Cables de arnés rectos MPO a LC OM4 de fibra óptica de 12 fibras, MPO-LC de 2,0 mm
Cables de arnés de fibra óptica de alta densidad diseñados para aplicaciones de centros de datos, con conectividad MPO a LC con rendimiento de fibra multimodo OM4.
Identificación del producto
Código Zion: ZCM11A28HAAX
Cables de arnés rectos MPO-LC de fibra óptica OM4 de 12F MPO-LC de 2,0 mm
Los conectores MPO (Multi-Fiber Push On) proporcionan soluciones de terminación multifibra ideales para entornos de alta densidad en centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Estos conjuntos de cables de arnés rectos de 12 núcleos MPO a 6 LC Dúplex (o 12 LC Simplex) están optimizados para conexiones directas de óptica 40G QSFP+ PLR4 a 10G SFP+ LR. Todos los cables de abanico mantienen longitudes idénticas y están diseñados específicamente para el parcheo de fibra de alta densidad que ahorra espacio en los centros de datos.
Estándares de conectores MPO
Referencia MPO monomodo:IEC 61754-7
Detalles de la carcasa MPO monomodo:SM APC: Conectores verdes + bota negra (MPO de pérdida estándar)
SM APC: Conectores amarillos + bota negra (MPO de pérdida súper baja)
Referencia MPO multimodo:IEC 61754-7
Detalles de la carcasa MPO multimodo:OM1 y OM2 PC: Conectores beige + bota negra (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores aguamarina + bota negra (MPO de pérdida estándar y súper baja)
OM3 y OM4 PC: Conectores violeta brezo + bota negra (MPO de pérdida estándar)
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
- Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- Cumple con 40G y 100G IEEE 802.3
Otros estándares de conectores
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 y JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 y JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 y JIS C5973
- E2000:IEC61754-15
Tipos de fibra disponibles
Compatible con los tipos de fibra G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 y OM5 50/125 en configuraciones MPO-LC, MPO-SC, MPO-FC, MPO-ST y MPO-E2000.
Especificaciones ópticas
Pérdida de inserción (MPO) monomodo:
Estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico)
Súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (MPO) multimodo:
Estándar: ≤0,6 dB (máx.), ≤0,50 dB (típico)
Súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST) monomodo:
≤0,3 dB
Pérdida de inserción (LC/SC/FC/ST) multimodo:
≤0,3 dB
Pérdida de retorno (MPO) monomodo:
≥60 dB
Pérdida de retorno (MPO) multimodo:
≥25 dB
Pérdida de retorno (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; Multimodo≥35dB
Durabilidad:
Cambio típico <0,3 dB (200 acoplamientos)
Intercambiabilidad:
≤0,2 dB
Prueba de inserción-extracción:
500 veces, IL＜0,5 dB
Resistencia a la tracción:
>70N
Temperatura de funcionamiento:
-40°C a +85°C
Características principales
- Baja pérdida de inserción, alto rendimiento de pérdida de retorno
- Conector multifibra basado en MT que admite terminaciones de 4, 8, 12 y 24 fibras
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones monomodo y multimodo de baja pérdida y pérdida estándar
- Opciones de cable redondo reforzado, cable ovalado y cinta desnuda
- Carcasas con código de color para una fácil identificación del tipo de fibra, el tipo de pulido y el grado del conector
- Excelente repetibilidad e intercambiabilidad
Ventajas del cable MPO/MTP
- Alta calidad:Preterminado, probado y empaquetado en fábrica con informes de prueba completos
- Ahorro de espacio:Los diámetros pequeños reducen el volumen del cable y mejoran el aire acondicionado del centro de datos
- Eficiencia de tiempo:El diseño plug-and-play reduce significativamente el tiempo de instalación
Aplicaciones
Diseñado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y entornos de centros de datos de alta densidad. Optimizado para aplicaciones de centros de datos de alta densidad de 10/40/100G.
- Entornos de centros de datos de alta densidad
- Instalaciones de fibra hasta el edificio
- Conexiones internas dentro de equipos de fibra óptica
Productos relacionados
Zion Communication ofrece una amplia gama de cables de arnés rectos MPO-LC que incluyen configuraciones de 8F, 12F y 24F en tipos de fibra SM y OM3/OM4.
Métodos de conexión y polaridad
Tres métodos de conexión aseguran una gestión adecuada de la polaridad MTP/MPO:
Materiales y construcción
Embalaje
El embalaje estándar incluye cables de fibra óptica etiquetados y marcados en cajas protectoras. Tamaños de cajas disponibles: 34×22×15 cm, 44×34×24 cm y 54×39×34 cm. Opciones de embalaje personalizadas disponibles.
Servicios OEM/ODM
- Colores de cable personalizados, impresión y materiales de cubierta
- Etiquetado OEM, anillos de identificación y etiquetas de cable
- Diseños de cajas personalizados y marcas de envío
- Múltiples niveles de calidad disponibles
