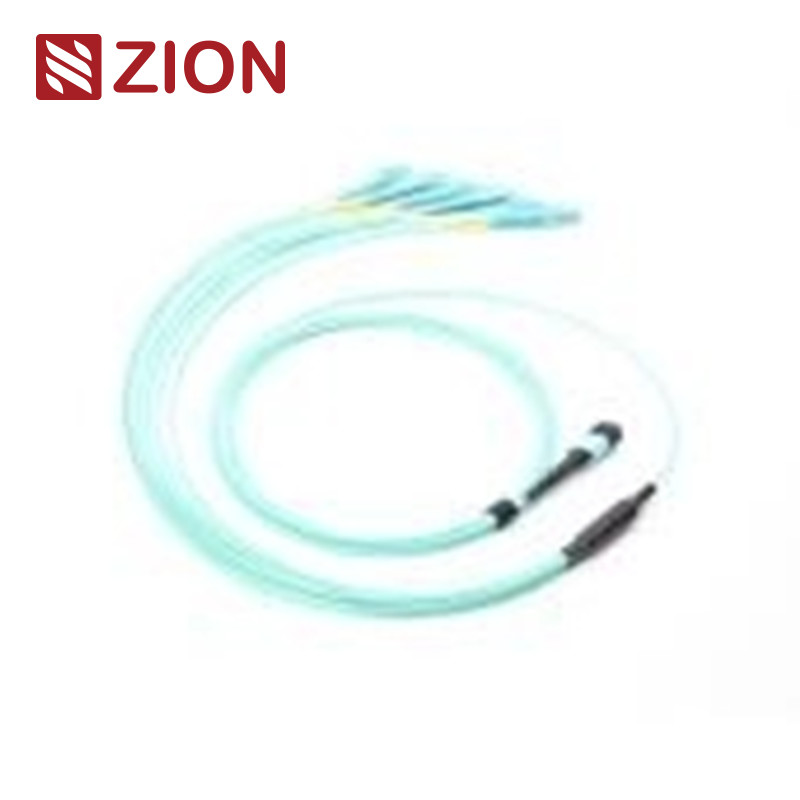

12 fibras MPO a LC OM3 Fibra óptica MPO-LC 2.0mm Cables de arnés recto

Código y descripción de Zion

Código Zion: ZCM11A27HAAX

Descripción:

ElZCM11A27HAAX y sus componenteses un12F MPO OM3 Fibra óptica MPO-LC 2,0 mm cable de arnés recto, especialmente diseñado para datos de alta densidad

aplicaciones de centro, conexiones de fibra óptica a edificios y conexiones internas dentro de equipos de transceptores ópticos (por ejemplo, 40G, 100G QSFP +).

Características clave:

• Se trata de un sistema de transmisión por cable.Conector: Conector de fibra óptica de alta densidad comúnmente utilizado en centros de datos y redes de fibra óptica.
• Configuración de la fibra: 12 fibras MPO a 6 LC duplex (6xLC uniboot; 12 LC simplex) cables de salida.
• Desempeño: Optimizado paraSe trata de un sistema de transmisión de datos basado en la tecnología de la información.las conexiones directas, lo que permite una transmisión de datos eficiente con un cableado mínimo y reduce el desorden en entornos de alta densidad.
• Diseño del cable: Cables de arnés recto, diseñados para ahorrar espacio y facilitar la gestión de cables en los centros de datos.
• Aplicaciones: Ideal para aplicaciones de centros de datos de alta densidad de 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y 10/40/100G.

Norma industrial de los conectores:

• MPO en modo único: IEC 61754-7 (SM APC: conectores verdes + botón negro para MPO de pérdida estándar, SM APC: conectores amarillos + botón negro para MPO de pérdida súper baja)
• MPO Multimodo: IEC 61754-7 (OM1 y OM2 PC: conectores de color beige + botón negro para MPO de pérdida estándar, OM3 y OM4 PC: conectores Aqua + botón negro)
• Otros conectores: SC, LC, FC, ST y E2000, todas ellas que cumplen sus respectivas normas industriales (por ejemplo, TIA/EIA, FOCIS3, GR-326).

Especificaciones ópticas:

• Pérdida de inserción (MPO):
  • Pérdida estándar: ≤ 0,75 dB (máximo), ≤ 0,50 dB (típico)
  • Pérdida muy baja: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
• Pérdida de inserción (LC/SC/FC/ST): ≤ 0,3 dB
• Pérdida de retorno (MPO): ≥ 60 dB (para el modo único con pulido APC de 8 grados)
• Las pérdidas de retorno (LC/SC/FC/ST)Se aplicarán las siguientes medidas:
• Durabilidad: < 0,3 dB cambio típico después de 200 apareamientos, 500 ciclos de inserción-tirón con IL < 0,5 dB
• Resistencia a la tracción: > 70N
• Temperatura de funcionamiento: -40 °C a +85 °C

Características:

• Baja pérdida de inserción: Garantiza una degradación mínima de la señal.
• Pérdida de rendimiento alta: Proporciona un mayor rendimiento al reducir los reflejos.
• Conector de fibra múltiple basado en MT: Disponible en 4, 8, 12 y 24 configuraciones de fibra para terminación de masa.
• Opciones de cable robusto: Disponible en cables redondos, ovalados y de cinta desnuda, que están diseñados para manejar entornos de alta densidad.
• Viviendas codificadas por el color: Disponible para diferenciar el tipo de fibra, el tipo de pulido y el grado de conector.
• Repetibilidad e intercambiabilidad: Rendimiento fiable y constante.

Los méritos de los cables de parche MTP/MPO:

• Alta calidad: Pre-terminado en fábrica, probado y empaquetado con informes de pruebas para garantizar la calidad.
• Ahorro de espacio: Los diámetros más pequeños reducen el volumen de los cables y mejoran el aire acondicionado en los centros de datos.
• Ahorro de tiempo: El diseño "plug and play" reduce el tiempo de instalación al permitir el uso inmediato.

Aplicaciones:

• Centro de datos: Optimizado para el parcheado de fibra de alta densidad, lo que permite conexiones rápidas y eficientes entre equipos de alta velocidad como puertos QSFP + y SFP +.
• Fibra óptica en el edificioApoya el despliegue de fibra para conexiones de edificio a edificio.
• Conexiones de los equipos internos: Se utiliza en dispositivos ópticos para conexiones internas en equipos de red.

Reglas de nombramiento e información de confirmación del pedido:

Los cables de arnés recto MPO-LC de Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236038 ZCM11A22HIAX: : 12F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236039 ZCM11A52HIAX: : 24F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236041 ZCM11A27 HAAX: : 12F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236046 ZCM21A12HIAX: : 8F MTP SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236047 ZCM21A22HIAX: : 12F MTP SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236048 ZCM21A52HIAX: : 24F MTP SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236050 ZCM21A27 HAAX: : 12F MTP OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236051 ZCM21A57 HAAX: : 24F MTP OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto

Canal de fibra de conector

Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO correcta

El valor de las emisiones de CO2 de las instalaciones de combustión interna de los Estados miembros se calculará en función de las emisiones de CO2 de las instalaciones de combustión interna de los Estados miembros.

El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.

El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.

La MPO ¢Polaridad para MPO ¢6 x Uniboot estructura LC-tipo 3

Detalles del material

Embalaje

Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.

Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.

El embalaje puede ser personalizado.

Servicio OEM/ODM para usted

• Color del cable, texto impreso, material de la cubierta del cable, color del conector
• Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
• Diferente nivel de calidad.
