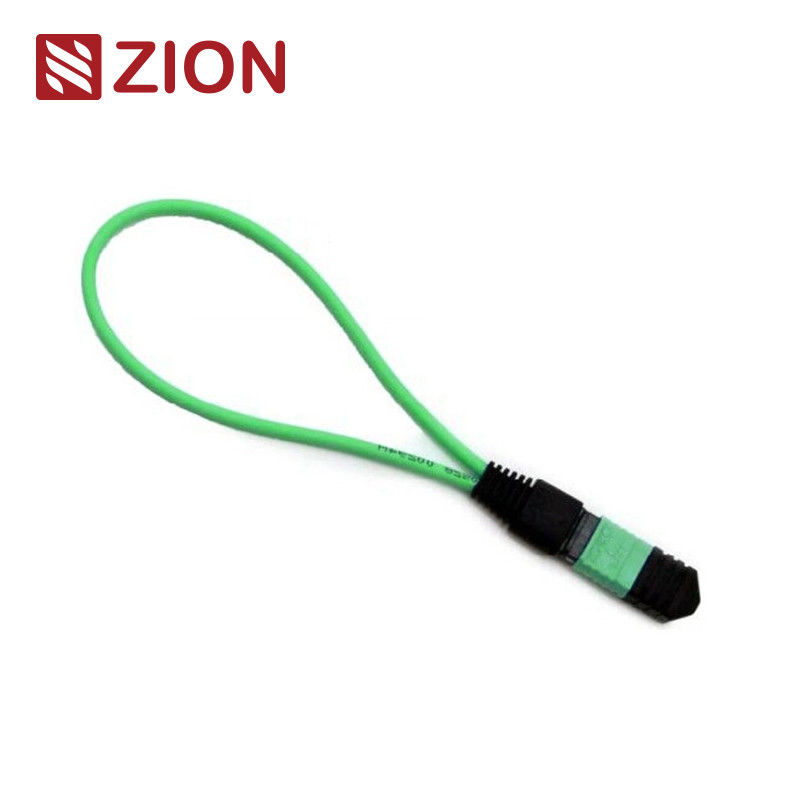

Módulo de bucle óptico de fibra monomodo MTP de 24 fibras con alta pérdida de retorno para redes 40G/100G

El loopback MTP contiene un conector MTP con ambos extremos de la fibra terminados dentro del mismo conector, creando una ruta de luz en bucle. Esta configuración permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en las comunicaciones de red de 40/100G. Al devolver las señales a la fuente, ayuda a identificar varios fenómenos de red y facilita las pruebas y la evaluación efectivas de componentes o interfaces individuales dentro de las redes de fibra óptica.

Disponible en varias configuraciones que admiten conectores MTP de 8, 12 y 24 núcleos con múltiples configuraciones de fibra para adaptarse a diferentes requisitos de puertos de prueba. El módulo de loopback de fibra MTP de 24F permite específicamente la verificación y prueba de transceptores con interfaz MTP: dispositivos 100GBASESR10 CXP/CFP.

Los módulos de loopback MTP proporcionan una señal en bucle para probar las funciones de transmisión y recepción. Se utilizan ampliamente en entornos de prueba, especialmente en redes de óptica paralela de 40G y 100G. Los loopbacks están diseñados para conectar las posiciones de Transceptor (TX) y Receptor (RX) de las interfaces de transceptor MTP. Estos módulos facilitan y aceleran las pruebas IL de segmentos de red óptica conectándolos a troncales MTP y cables de conexión.

Referencia Monomodo MTP: EIA/TIA-604-5
Detalles de la Carcasa Monomodo MTP: SM APC: conectores verdes + bota negra (MTP de pérdida estándar)
SM APC: conectores amarillos + bota negra (MTP de pérdida súper baja)

Estándares de Cumplimiento:

• Cumple con el estándar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) compatible
• Cableado estructurado según TIA-568-C
• Cumple con 10G Fiber Channel
• 40G y 100G IEEE 802.3

Una prueba de loopback implica enviar una señal desde un dispositivo de comunicación y devolverla al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas de nodos de red defectuosos. Para aplicaciones de fibra óptica, los loopbacks ópticos validan la fiabilidad operativa de los dispositivos. Usando cables o módulos de loopback de fibra óptica para la transmisión de datos, la señal emitida por el dispositivo se enruta desde el puerto de transmisión (Tx) de vuelta al puerto de recepción (Rx) del mismo componente.

Las pruebas de loopback de fibra óptica se emplean comúnmente para verificar los transceptores de fibra óptica. Dado que los transceptores tienen puertos separados para recibir y transmitir señales de luz, probar estos puertos es esencial para garantizar el funcionamiento continuo. La prueba de loopback proporciona el método más conveniente para el mantenimiento del transceptor. El proceso de prueba enruta la señal láser desde el puerto del transmisor de vuelta al puerto del receptor, luego compara el patrón transmitido con el patrón recibido para verificar que sean idénticos y sin errores.

• Colocado con transceptores de interfaz MPO/MTP de 40G o 100G
• Se utiliza para probar la capacidad de transmisión y la sensibilidad del receptor de los equipos de red de fibra óptica

• 7236013 ZCM1111HXA: Módulo/Cable de Loopback de Fibra Óptica MPO SM de 8F
• 7236014 ZCM1121HXA: Módulo/Cable de Loopback de Fibra Óptica MPO SM de 12F
• 7236015 ZCM1141HXA: Módulo/Cable de Loopback de Fibra Óptica MPO SM de 24F
• 7236016 ZCM1116HXA: Módulo/Cable de Loopback de Fibra Óptica MPO OM3 de 8F
• 7236017 ZCM1126HXA: Módulo/Cable de Loopback de Fibra Óptica MPO OM3 de 12F
• 7236018 ZCM1146HXA: Módulo/Cable de Loopback de Fibra Óptica MPO OM3 de 24F
• 7236019 ZCM1117HXA: Módulo/Cable de Loopback de Fibra Óptica MPO OM4 de 8F
• 7236020 ZCM1127HXA: Módulo/Cable de Loopback de Fibra Óptica MPO OM4 de 12F
• 723602: ZCM1147HXA: Módulo/Cable de Loopback de Fibra Óptica MPO OM4 de 24F
• 7236022 ZCM2111HXA: Módulo/Cable de Loopback de Fibra Óptica MTP SM de 8F
• 7236023 ZCM2121HXA: Módulo/Cable de Loopback de Fibra Óptica MTP SM de 12F
• 7236024 ZCM2141HXA: Módulo/Cable de Loopback de Fibra Óptica MTP SM de 24F
• 7236025 ZCM2116HXA: Módulo/Cable de Loopback de Fibra Óptica MTP OM3 de 8F
• 7236026 ZCM2126HXA: Módulo/Cable de Loopback de Fibra Óptica MTP OM3 de 12F
• 7236027 ZCM2146HXA: Módulo/Cable de Loopback de Fibra Óptica MTP OM3 de 24F
• 7236028 ZCM2117HXA: Módulo/Cable de Loopback de Fibra Óptica MTP OM4 de 8F
• 7236029 ZCM2127HXA: Módulo/Cable de Loopback de Fibra Óptica MTP OM4 de 12F
• 7236030 ZCM2147HXA: Módulo/Cable de Loopback de Fibra Óptica MTP OM4 de 24F

Estos cables de fibra óptica se empaquetan en un embalaje fácil de manejar y bien protegido con el etiquetado OMC por defecto. Los tamaños de cartón estándar incluyen 34*22*15 cm, 44*34*24 cm y 54*39*34 cm. El cartón específico utilizado depende de la cantidad de productos. Hay opciones de embalaje personalizadas disponibles.

Las opciones de personalización incluyen:

• Color del cable, texto de impresión, material de la cubierta del cable
• Opciones de color del conector
• Etiquetado OEM, anillos de identificación, etiquetas de cable
• Cajas personalizadas y marcas de envío
• Diferentes niveles de calidad disponibles
