12 Fibra MTP Módulo de circuito recorrido de fibra óptica de modo único para pruebas de red 40/100G

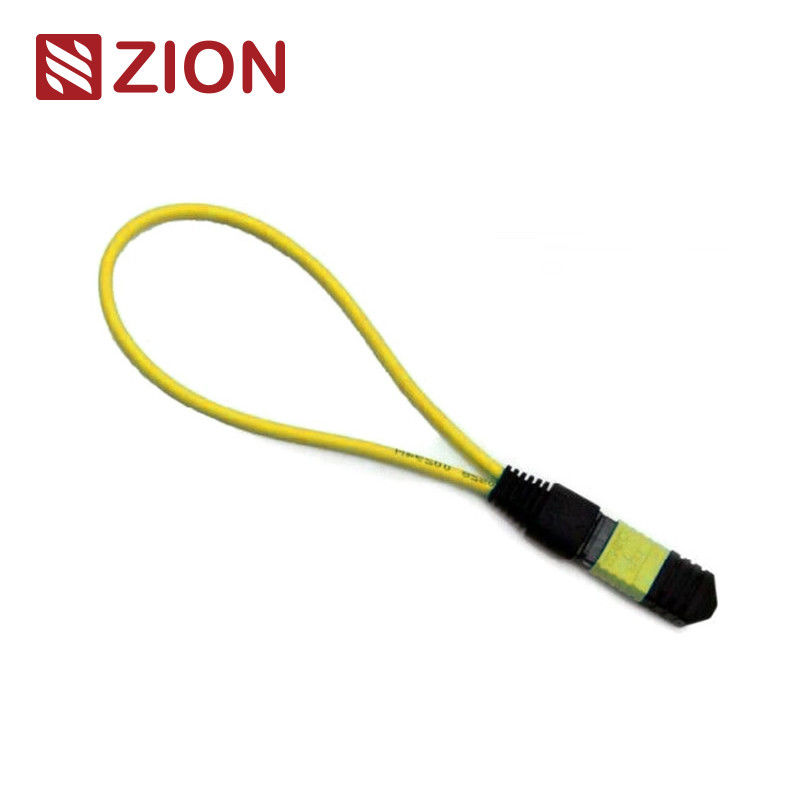

Módulo/Cable de Loopback de Fibra Óptica SM MTP de 12F

El loopback MTP contiene puentes de fibra MPO configurados en una disposición de loopback, con ambos extremos de la fibra terminados en un conector MTP para crear una ruta óptica dentro del mismo conector. Esta configuración permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en las comunicaciones de red de 40/100G. Al devolver señales, ayuda a identificar varios problemas potenciales y facilita las pruebas y la evaluación efectivas de componentes o interfaces individuales dentro de las redes de fibra óptica.

Disponibles en múltiples configuraciones, estos módulos de loopback acomodan conectores MTP de 8, 12 y 24 núcleos con varias configuraciones de fibra para que coincidan con los requisitos del puerto de prueba. El módulo de loopback de fibra MTP de 12F verifica y prueba específicamente los transceptores con interfaces MTP para dispositivos 40GBASE-SR4 QSFP+ o 100GBASE-SR4.

Los módulos de loopback MTP proporcionan señales en bucle para probar las funciones de transmisión y recepción. Se utilizan ampliamente en entornos de prueba, especialmente dentro de las redes de óptica paralela de 40G y 100G. Los loopbacks conectan las posiciones de Transceptor (TX) y Receptor (RX) de las interfaces de transceptor MTP, lo que facilita y acelera las pruebas de pérdida de inserción (IL) de los segmentos de red óptica cuando se conectan a troncales MTP o cables de conexión.

Referencia Monomodo MPO: IEC 61754-7
Detalles de la Carcasa Monomodo MPO: SM APC: Conectores verdes + bota negra (MPO de pérdida estándar)
SM APC: Conectores amarillos + bota negra (MPO de pérdida súper baja)

Referencia Multimodo MPO: IEC 61754-7
Detalles de la Carcasa Multimodo MPO: OM1 y OM2 PC: Conectores beige + bota negra (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores aguamarina + bota negra (MPO de pérdida estándar y súper baja)
OM3 y OM4 PC: Conectores violeta brezo + bota negra (MPO de pérdida estándar)

Una prueba de loopback implica enviar una señal desde un dispositivo de comunicación y devolverla al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas de nodos de red defectuosos. Para las pruebas de loopback de fibra óptica, los loopbacks ópticos verifican la fiabilidad operativa de los dispositivos. Utilizando cables o módulos de loopback de fibra óptica para la transmisión de datos, la señal emitida por el dispositivo se devuelve desde el extremo de transmisión (Tx) de un componente activo al extremo de recepción (Rx) del mismo componente.

Los cables de arnés rectos 12F MPO-LC/SC/FC/ST están diseñados para aplicaciones 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad. Optimizados para entornos de centros de datos de alta densidad de 10/40/100G.

Todos los conectores MPO de OMC provienen de Senko/Nissin/Sumitomo. Los latiguillos de fibra MPO son conjuntos de cables de alta densidad utilizados en tres áreas principales:

Al seleccionar un loopback para un transceptor, considere el tipo de conector, el tipo de pulido y el tipo de cable. Las siguientes tablas proporcionan orientación para la selección de módulos de transceptor de uso común.

Estos cables de fibra óptica se empaquetan en embalajes fáciles de manejar y bien protegidos, etiquetados y marcados por OMC como estándar. Los tamaños de cartón estándar incluyen 34×22×15 cm, 44×34×24 cm y 54×39×34 cm. El cartón específico utilizado depende de la cantidad de productos solicitados. Hay opciones de embalaje personalizadas disponibles.
