Información detallada

Diámetro de la fibra:	9/125um	Pérdida de inserción:	SM (G657A1) ＜ 1.0dB
Pérdida de rendimiento:	SM＞50dB	Prueba de inserción y extracción:	Más de 600 veces, IL
Temperatura de funcionamiento (°C):	-40°C ~ +80°C

Descripción de producto

12F MTP SM Fibra óptica módulo de retorno de bucle /cable

Código y descripción de Zion

Código de SiónSe trata de un sistema de control de la calidad.
Descripción de Sion: 12F MTP SM Fibra óptica módulo de retorno de bucle / cable

El bucle MTP contiene la línea de salto del anillo posterior MPO en el LOOPBACK, y pone ambos extremos de la fibra en un conector MPO para lograr la trayectoria de la luz en el mismo conector.Capacidad de lanzamiento y sensibilidad de recepción del dispositivo, especialmente en las comunicaciones de red 40/100G,puede localizar varios fenómenos potenciales devolviendo señales para lograr pruebas y evaluación eficaces de un solo componente o interfaz en la red de fibra.

Hay muchas configuraciones de circuito de fibra óptica, que pueden acomodar conectores MTP de 8 núcleos, 12 núcleos y 24 núcleos y varias configuraciones de fibra óptica para adaptarse al puerto en la prueba.El módulo 8F MTP Fiber Loopback permite la verificación y prueba de los transceptores con interfaz MTP de dispositivos QSFP + de 40GBASE-SR4/CSR4El módulo de circuito recorrido de fibra de MTP 12F permite la verificación y prueba de transceptores con interfaz MTP de dispositivos 40GBASESR4 QSFP + o 100GBASE-SR4.24F MTP Fiber Loopback Module permite la verificación y prueba de los transceptores con interfaz MPO.

Los módulos MTP Loopback proporcionan una señal en bucle para probar las funciones de transmisión y recepción.Los loopbacks se construyen para vincular las posiciones de los transceptores (TX) y receptores (RX) de las interfaces de los transceptores MTPLos loopbacks de MTP pueden facilitar y acelerar las pruebas de IL de los segmentos de redes ópticas mediante su conexión a troncos/cables de parches de MTP.

OMC ofrece una línea de conjuntos de circuito de fibra óptica MTP para la instalación y prueba de componentes y sistemas de red MTP.Estos conjuntos MTP Loopback se utilizan para probar eficazmente la capacidad del transmisor y la sensibilidad del receptor del equipo de redSe envasan en una carcasa compacta para la mayor densidad disponible para estas aplicaciones.

Conectores Normas industriales

MPO en modo únicoEncuentro:Se aplican las siguientes condiciones:

MPO en modo únicoDetalles de la vivienda:SM APC: conectores verdes + maletero negro (MPO de pérdida estándar)
SM APC: conectores amarillos + botín negro (MPO de pérdida súper baja)

MPO MultimodoEncuentro:Se aplican las siguientes condiciones:

MPO MultimodoDetalles de la vivienda:OM1 y OM2 PC: conectores de color beige + bota negra (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)

Cableado estructurado por TIA-568-C
Compatible con el canal de fibra 10G
40G y 100G IEEE 802.3

Detalles del material

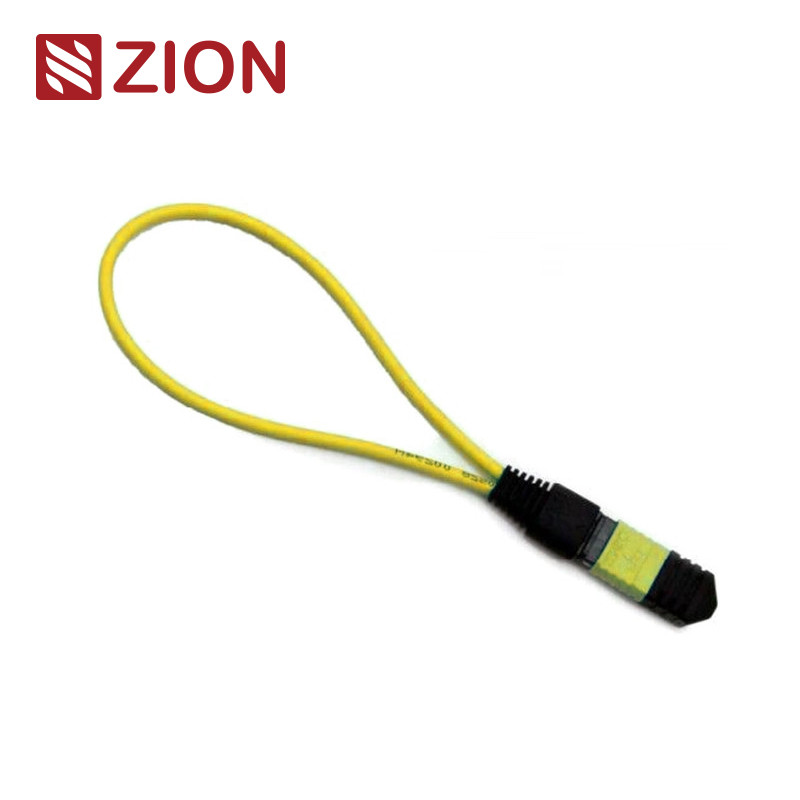

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 1

Especificaciones ópticas

Punto: Parámetro
Tipo de fibra: multimodo
Diámetro de la fibra: 50/125um, 62.5/125um
Pérdida de inserción: MM<1,0 dB
Pérdida de retorno: MM> 25 dB
Prueba de inserción-tirón: 500 veces, IL < 0,5 dB
Temperatura de funcionamiento: -40°C ~ +80°C

Pruebas de retorno de la fibra óptica

Por lo general, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkEn cuanto a las pruebas de loopback de fibra óptica, las loopbacks ópticas se utilizan para verificar la fiabilidad operativa del dispositivo.Utilizando un cable de circuito de fibra óptica o un módulo de circuito de fibra óptica para la transmisión de datos, la señal emitida por el dispositivo se enlaza desde el extremo transmisor (Tx) de un componente activo hasta el extremo receptor (Rx) del mismo componente.

Aplicación

12F MPO- LC/SC/FC/ST Cables de arnés recto diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad. Está optimizado para aplicaciones de centros de datos de alta densidad 10/40/100G.
Todos los conectores MPO de OMC son de Senko/Nissin/Sumitomo.

La aplicación del centro de datos con un entorno de alto grado de densidad
La fibra óptica al edificio
La aplicación de conectores internos en equipos de fibra.

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 2

Reglas de nombramiento e información de confirmación del pedido:

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 3

Canal de fibra de conector

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 4

Polaridad (alineación del canal)

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 5

¿Cuál elegir para un transceptor específico?

Teniendo en cuenta las características comunes del transceptor y el loopback, debemos pensar en el tipo de conector, el tipo de pulido y el tipo de cable al seleccionar un loopback para el transceptor.La guía de selección para algunos módulos de transceptores más utilizados se resume en las siguientes tablas.

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 6

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 7

Conclusión

Este post discute las opciones específicas de fibra loopback para algunos de los transceptores de fibra óptica más utilizados.También podemos saber cómo elegir un bucle adecuado para él obteniendo detalles sobre su tipo de interfaz, contacto físico y tipo de cable.

La red de fibra óptica MPO de Zion Communication

7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo de retorno de bucle / cable
7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo/cable de retorno de bucle
7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo de retorno de bucle / cable
7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236018 ZCM1146HXA: 24F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle /cable
723602: ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236025 ZCM2116HXA: MTP OM3 de 8F módulo de circuito de fibra óptica /cable
7236026 ZCM2126HXA: 12F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
7236027 ZCM2146HXA: 24F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
7236028 ZCM2117HXA: módulo/cable de retorno de fibra óptica OM4 MTP 8F
7236029 ZCM2127HXA: 12F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
7236030 ZCM2147HXA: 24F MTP OM4 Fibra óptica módulo de retorno de bucle / cable

Embalaje

Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.

Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.

El embalaje puede ser personalizado.

Cable/módulo de bucle invertido de fibra óptica monomodo MTP de 12 fibras 8

Servicio OEM/ODM para usted

Color del cable, texto impreso, material de la cubierta del cable, color del conector
Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
Diferente nivel de calidad.

	8F MPO ((hombre) -LC Fan-out 0,9 mm 30-35 cm cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	12F MPO ((hombre) -LC Fan-out 0.9mm 30-35cm el cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	24F MPO ((hombre) -LC Fan-out 0.9mm 30-35cm cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	8F MTP (masculino) -LC Cable de parche de 30-35 cm con ventilador de 0.9 mm	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	12F MTP (masculino) -LC Cable de parche de 30-35 cm	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	24F MTP ((hombre) -LC Fan-out 0.9mm 30-35cm Cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	8F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
	12F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
	24F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
	8F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 PCS
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite
