8 Fibras MTP Módulo de circuito de fibra óptica de modo único para pruebas de red 40/100G

El loopback MTP contiene líneas de salto de anillo trasero MPO en la configuración LOOPBACK,con ambos extremos de la fibra terminados en un conector MPO para crear un camino de luz completo dentro del mismo conectorEste diseño permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en comunicaciones de red 40/100G.ayuda a localizar diversos problemas potenciales y facilita pruebas y evaluaciones eficaces de componentes o interfaces individuales dentro de las redes de fibra óptica.

Disponible en múltiples configuraciones de circuitos de fibra óptica para acomodar conectores MPO de 8 núcleos, 12 núcleos y 24 núcleos con varias configuraciones de fibra para pruebas integrales de puertos:

• Modulo de retorno de fibra MPO 8F:Verifica y prueba los transceptores con interfaz MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
• Modulo de retorno de fibra MPO 12F:Verifica y prueba los transceptores con interfaz MPO - dispositivos 40GBASESR4 QSFP+ o 100GBASE-SR4
• El módulo MPO 24F de fibra de circuito recurrente:Verifica y prueba los transceptores con interfaz MPO - dispositivos CXP/CFP 100GBASESR10

Los módulos MTP Loopback proporcionan señales en bucle para probar las funciones de transmisión y recepción.Los loopbacks están diseñados para vincular las posiciones de los transceptores (TX) y receptores (RX) de las interfaces de los transceptores MPOLos loopbacks de MPO facilitan y aceleran las pruebas de IL de los segmentos de red óptica mediante su conexión a los troncos y cables de parche de MPO.

Se aplicará el método de referencia de MPO:Se aplican las siguientes condiciones:

Detalles de la vivienda de MPO de modo único:

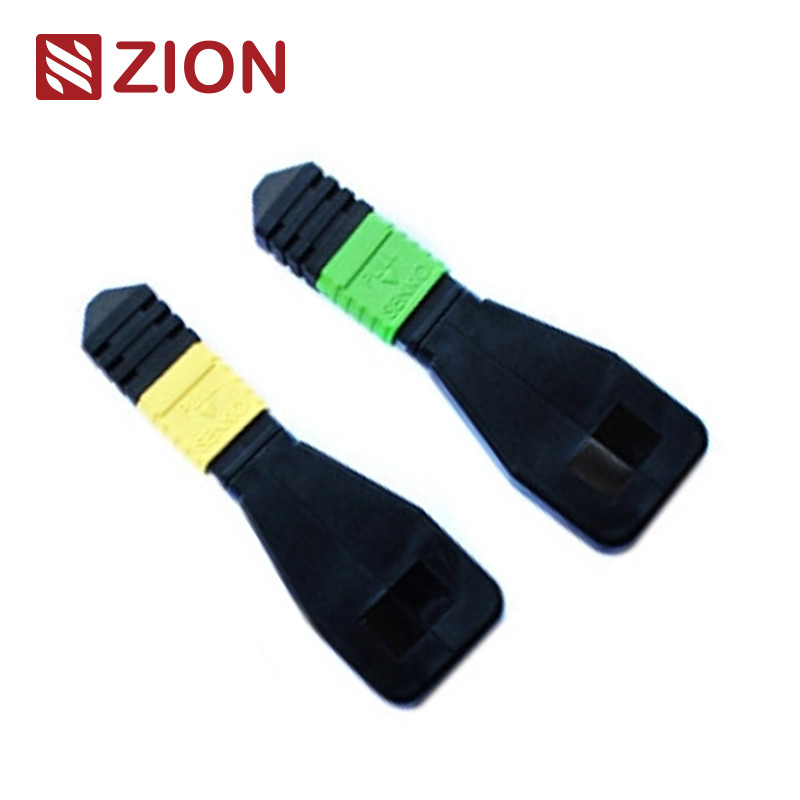

• SM APC: conectores verdes + botón negro (MPO de pérdida estándar)
• SM APC: conectores amarillos + botón negro (MPO de pérdida súper baja)

Se aplicará el método de referencia de MPO Multimode:Se aplican las siguientes condiciones:

Detalles de la carcasa multimodo del MPO:

• OM1 y OM2 PC: conectores de color beige + botón negro (MPO de pérdida estándar)
• OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper baja pérdida)
• OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)

• Se cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
• El cableado estructurado por TIA-568-C
• Compatible con el canal de fibra 10G
• 40G y 100G compatibles con la norma IEEE 802.3

Una prueba de bucle consiste en enviar una señal desde un dispositivo de comunicación y volver a hacerlo al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas en nodos de red defectuosos. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Las pruebas de circuito de fibra óptica se utilizan comúnmente para verificar los transceptores de fibra óptica.Las pruebas de estos puertos son esenciales para el mantenimientoEl proceso de prueba enruta la señal láser desde el puerto transmisor al puerto receptor, luego compara los patrones transmitidos y recibidos para garantizar que sean idénticos y libres de errores.

• Colocados con transceptores de interfaz MPO/MPO de 40G o 100G
• Se utiliza para probar la capacidad de transmisión y la sensibilidad del receptor de los equipos de red de fibra óptica

Al seleccionar un bucle para transceptores específicos, considere el tipo de conector, el tipo de pulido y el tipo de cable.

• 7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo/cable de retorno de bucle
• 7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo/cable de vuelta en bucle
• 7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo/cable de retorno de bucle
• 7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo/cable de vuelta en bucle
• 7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo/cable de retorno de bucle
• 7236018 ZCM1146HXA: 24F MPO OM3 módulo/cable de fibra óptica de retorno al ciclo
• 7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo/cable de vuelta en bucle
• 7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle/cable
• 723602: ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo/cable de retorno de bucle
• 7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo/cable de vuelta en bucle
• 7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo/cable de retorno de bucle
• 7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo/cable de vuelta en bucle
• 7236025 ZCM2116HXA: 8F MTP OM3 módulo/cable de fibra óptica de circuito giratorio
• 7236026 ZCM2126HXA: 12F MTP OM3 módulo/cable de fibra óptica de vuelta en bucle
• 7236027 ZCM2146HXA: 24F MTP OM3 módulo/cable de fibra óptica de vuelta en bucle
• 7236028 ZCM2117HXA: 8F MTP OM4 módulo/cable de redirección de fibra óptica
• 7236029 ZCM2127HXA: 12F MTP OM4 módulo/cable de fibra óptica de vuelta al ciclo
• 7236030 ZCM2147HXA: 24F MTP OM4 módulo/cable de fibra óptica de vuelta en bucle

Nuestros cables de fibra óptica están empaquetados en contenedores bien protegidos, de fácil manejo, etiquetados y marcados por OMC como estándar.La selección de la caja depende de la cantidad del pedidoLas opciones de embalaje personalizado están disponibles.

Ofrecemos servicios OEM/ODM completos, incluyendo:

• Color del cable, texto de impresión, material de la cubierta del cable, colores de los conectores
• Etiquetas OEM, anillos de identificación, etiquetas de cable, cajas, marcas de envío
• Diferentes niveles de calidad para cumplir con requisitos específicos
