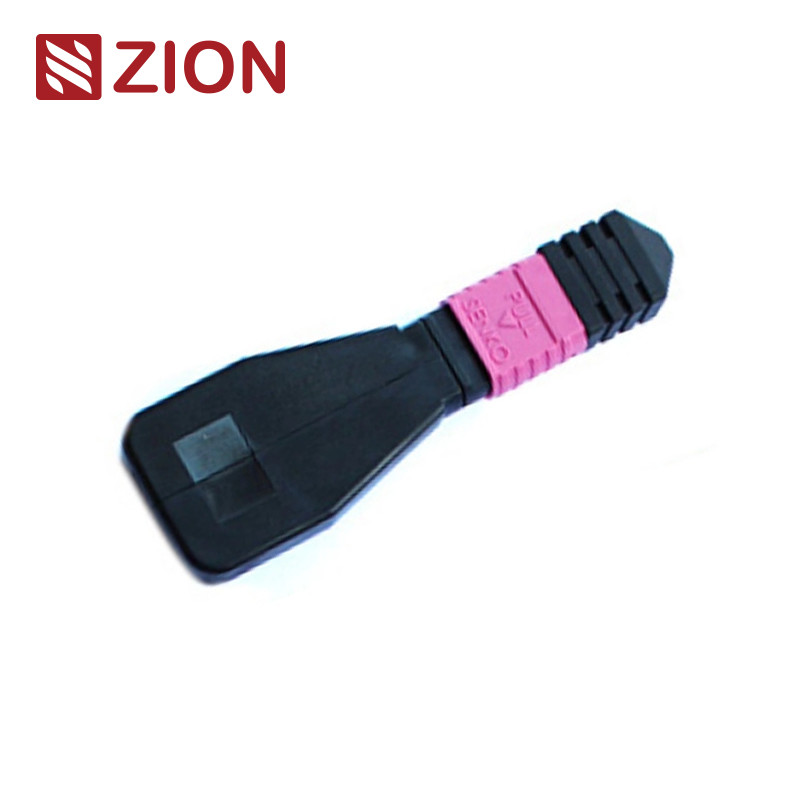

Módulo / Cable de bucle óptico de fibra MPO OM4 de 24 fibras
Módulo de bucle óptico de fibra MPO OM4 de alto rendimiento diseñado para pruebas y verificación de equipos de red en entornos de centros de datos 40G/100G.
Identificación del producto
Código Zion: ZCM1117HXA1
Descripción de Zion: Módulo / Cable de bucle óptico de fibra MPO OM4 de 8F
Descripción general del producto
El bucle MPO contiene líneas de puente de anillo trasero MPO en la configuración LOOPBACK, conectando ambos extremos de la fibra en un conector MPO para crear una ruta de luz completa dentro del mismo conector. Esto permite pruebas exhaustivas de la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en las comunicaciones de red 40/100G.
Al devolver las señales a la fuente, estos bucles localizan eficazmente varios fenómenos de red y proporcionan pruebas y evaluación fiables de componentes o interfaces individuales dentro de las redes de fibra óptica.
Opciones de configuración
Disponible en múltiples configuraciones de circuito de fibra óptica para acomodar conectores MPO de 8, 12 y 24 núcleos con varias configuraciones de fibra para que coincidan con los requisitos específicos del puerto de prueba.
- Módulo de bucle de fibra MPO 8F: Verifica y prueba transceptores con interfaz MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
- Módulo de bucle de fibra MPO 12F: Verifica y prueba transceptores con interfaz MPO - dispositivos 40GBASE-SR4 QSFP+ o 100GBASE-SR4
- Módulo de bucle de fibra MPO 24F: Verifica y prueba transceptores con interfaz MPO - dispositivos 100GBASE-SR10 CXP/CFP
Aplicaciones de prueba
Los módulos de bucle MPO proporcionan señales en bucle para probar las funciones de transmisión y recepción. Ampliamente utilizados en entornos de prueba, especialmente en redes ópticas paralelas de 40G y 100G.
Los bucles están diseñados específicamente para conectar las posiciones de Transceptores (TX) y Receptores (RX) de las interfaces de transceptor MPO. Facilitan y aceleran las pruebas de pérdida de inserción (IL) de segmentos de red óptica conectándose a troncales MPO y cables de conexión.
Estándares de conector
MPO monomodo
Referencia: IEC 61754-7
Detalles de la carcasa:
- SM APC: Conectores verdes + bota negra (MPO de pérdida estándar)
- SM APC: Conectores amarillos + bota negra (MPO de pérdida súper baja)
MPO multimodo
Referencia: IEC 61754-7
Detalles de la carcasa:
- OM1 y OM2 PC: Conectores beige + bota negra (MPO de pérdida estándar)
- OM3 y OM4 PC: Conectores aguamarina + bota negra (MPO de pérdida estándar y súper baja)
- OM3 y OM4 PC: Conectores violeta brezo + bota negra (MPO de pérdida estándar)
Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) para cableado estructurado según TIA-568-C
Cumple con 10G Fiber Channel
Cumple con 40G y 100G IEEE 802.3
Detalles de los materiales
Especificaciones ópticas
| Parámetro |
Especificación |
| Tipo de fibra |
Multimodo |
| Diámetro de la fibra |
50/125um, 62.5/125um |
| Pérdida de inserción |
MM < 1.0dB |
| Pérdida de retorno |
MM > 25dB |
| Prueba de inserción-extracción |
500 veces, IL < 0.5dB |
| Temperatura de funcionamiento |
-40℃ a +80℃ |
Pruebas de bucle de fibra óptica
Una prueba de bucle implica enviar una señal desde un dispositivo de comunicación y devolverla al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas de nodos de red defectuosos.
Para las pruebas de bucle de fibra óptica, los bucles ópticos verifican la fiabilidad operativa de los dispositivos. Mediante el uso de cables o módulos de bucle de fibra óptica para la transmisión de datos, la señal emitida por el dispositivo se devuelve del extremo de transmisión (Tx) de un componente activo al extremo de recepción (Rx) del mismo componente.
Aplicaciones
Los cables de arnés rectos 12F MPO-LC/SC/FC/ST están diseñados para aplicaciones 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad. Optimizados para los requisitos de centros de datos de alta densidad de 10/40/100G.
Todos los conectores MPO OMC provienen de Senko/Nissin/Sumitomo. Los cables de conexión de fibra MPO son conjuntos de cables de alta densidad utilizados en tres áreas principales:
- Aplicaciones de centros de datos con entornos de alta densidad
- Instalaciones de fibra al edificio
- Aplicaciones de conectores internos dentro del equipo de fibra
Reglas de nomenclatura y confirmación de pedido
Conector y canal de fibra
Polaridad (alineación de canales)
Guía de selección de transceptores
Al seleccionar un bucle para transceptores específicos, considere el tipo de conector, el tipo de pulido y la compatibilidad del tipo de cable. Las siguientes tablas proporcionan orientación de selección para los módulos de transceptor de uso común.
Esta guía cubre opciones específicas de bucle de fibra para los transceptores de fibra óptica más utilizados. Para otros módulos de transceptor no mencionados, la selección se puede determinar examinando el tipo de interfaz, los requisitos de contacto físico y las especificaciones del tipo de cable.
Productos de bucle óptico de fibra MPO Hot Zion Communication
7236013 ZCM1111HXA: Módulo / Cable de bucle óptico de fibra SM MPO 8F
7236014 ZCM1121HXA: Módulo / Cable de bucle óptico de fibra SM MPO 12F
7236015 ZCM1141HXA: Módulo / Cable de bucle óptico de fibra SM MPO 24F
7236016 ZCM1116HXA: Módulo / Cable de bucle óptico de fibra OM3 MPO 8F
7236017 ZCM1126HXA: Módulo / Cable de bucle óptico de fibra OM3 MPO 12F
7236018 ZCM1146HXA: Módulo / Cable de bucle óptico de fibra OM3 MPO 24F
7236019 ZCM1117HXA: Módulo / Cable de bucle óptico de fibra OM4 MPO 8F
7236020 ZCM1127HXA: Módulo / Cable de bucle óptico de fibra OM4 MPO 12F
7236021 ZCM1147HXA: Módulo / Cable de bucle óptico de fibra OM4 MPO 24F
7236022 ZCM2111HXA: Módulo / Cable de bucle óptico de fibra SM MTP 8F
7236023 ZCM2121HXA: Módulo / Cable de bucle óptico de fibra SM MTP 12F
7236024 ZCM2141HXA: Módulo / Cable de bucle óptico de fibra SM MTP 24F
7236025 ZCM2116HXA: Módulo / Cable de bucle óptico de fibra OM3 MTP 8F
7236026 ZCM2126HXA: Módulo / Cable de bucle óptico de fibra OM3 MTP 12F
7236027 ZCM2146HXA: Módulo / Cable de bucle óptico de fibra OM3 MTP 24F
7236028 ZCM2117HXA: Módulo / Cable de bucle óptico de fibra OM4 MTP 8F
7236029 ZCM2127HXA: Módulo / Cable de bucle óptico de fibra OM4 MTP 12F
7236030 ZCM2147HXA: Módulo / Cable de bucle óptico de fibra OM4 MTP 24F
Embalaje
Estos cables de fibra óptica se empaquetan en contenedores fáciles de manejar y bien protegidos, etiquetados y marcados por OMC como estándar.
Tamaños de cartón estándar:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
La selección de cartón depende de la cantidad del pedido. Hay opciones de embalaje personalizadas disponibles.
Servicios OEM/ODM
Opciones de personalización disponibles, incluyendo:
- Color del cable, texto de impresión, material de la cubierta del cable, colores de los conectores
- Etiquetas OEM, anillos de identificación, etiquetas de cable, cajas, marcas de envío
- Diferentes niveles de calidad para cumplir con requisitos específicos
