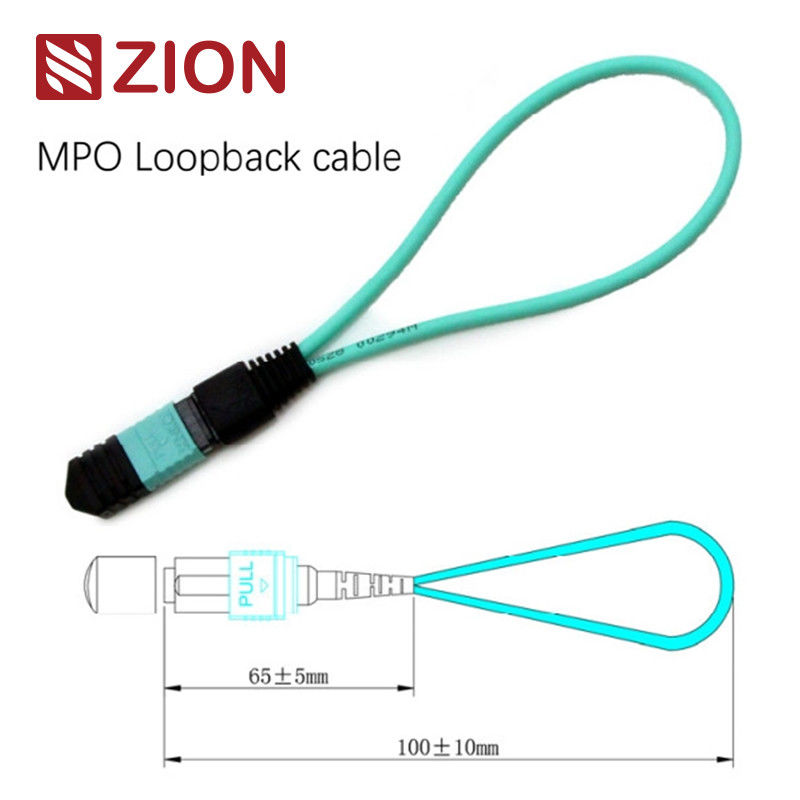

Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G

12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: HELLOSIGNAL® OR OEM
Cantidad de orden mínima: 50 PCS
Detalles de empaquetado: 10 uds./bolsa de plástico
Tiempo de entrega: Normalmente 25 días después de recibido el depósito.
Condiciones de pago: T/T
Capacidad de la fuente: sin límite
Mejor precio Contactar ahora
Información detallada
Diámetro de fibra: 50/125um, 62.5/125um Pérdida de inserción: Se aplican las siguientes medidas:
Pérdida de retorno: Se aplican las siguientes medidas: Prueba de inserción y extracción: 500 veces, IL < 0,5 dB
Temperatura de funcionamiento (°C): -40°C ~ +80°C
Resaltar:

Módulo de bucle invertido MPO de 12 fibras

,

Cable de bucle invertido de fibra óptica OM3

,

Conjunto de bucle invertido MPO de prueba de red 40/100G

Descripción de producto

12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable

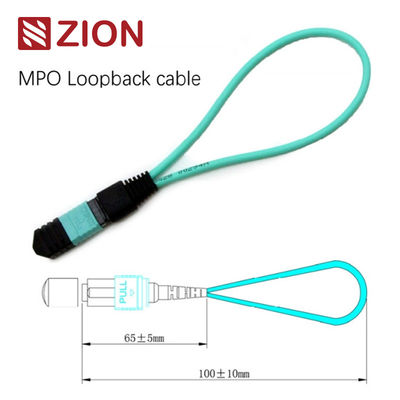

Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 0
Información sobre el producto Zion
Código de Zion:Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
Descripción:12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
El loopback MPO contiene saltadores de fibra MPO en una configuración de loopback, conectando ambos extremos de la fibra en un solo conector MPO para crear una trayectoria de luz continua dentro del mismo conector.Esto permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, especialmente en las comunicaciones de red 40/100G.ayuda a localizar diversos problemas potenciales y permite pruebas y evaluaciones eficaces de componentes o interfaces individuales en redes de fibra.
Opciones de configuración
Disponible en múltiples configuraciones de circuitos de fibra óptica para acomodar conectores MPO de 8 núcleos, 12 núcleos y 24 núcleos con varias configuraciones de fibra para pruebas integrales de puertos.
  • 8F MPO Fiber Loopback:Verifica y prueba los transceptores con interfaz MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
  • 12F MPO Fibra en bucle:Verifica y prueba los transceptores con interfaz MPO - dispositivos 40GBASE-SR4 QSFP+ o 100GBASE-SR4
  • 24F MPO Fibra en bucle:Verifica y prueba los transceptores con interfaz MPO - dispositivos CXP/CFP 100GBASE-SR10
Aplicaciones de prueba
Los módulos MPO Loopback proporcionan señales en bucle para probar las funciones de transmisión y recepción.Las bucles están diseñadas para vincular las posiciones del Transceptor (TX) y del Receptor (RX) de las interfaces de los transceptores MPO.Los loopbacks MPO facilitan y aceleran las pruebas de pérdida de inserción (IL) de los segmentos de red óptica mediante su conexión a troncos MPO y cables de parche.
Normas de conectores
Se aplicará el método de referencia de MPO:Se aplican las siguientes condiciones:
El MPO tiene una vivienda de modo único:SM APC: conectores verdes + maletero negro (MPO de pérdida estándar)
SM APC: conectores amarillos + maletero negro (MPO de pérdida superbaja)
Se aplicará el método de referencia de MPO Multimode:Se aplican las siguientes condiciones:
En el caso de las unidades de seguridad, el número de unidades de seguridad es el siguiente:
OM1 y OM2 PC: conectores de color beige + botín negro (MPO de pérdida estándar)
OM3 y OM4 PC: conectores acuáticos + bota negra (MPO estándar y superbaja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)
  • Se cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
  • El cableado estructurado por TIA-568-C
  • Compatible con el canal de fibra 10G
  • 40G y 100G compatibles con la norma IEEE 802.3
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 1
Especificaciones ópticas
ParámetroEspecificación
Tipo de fibraMódulo multimodo
Diámetro de la fibraEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Pérdida de inserciónSe aplican las siguientes medidas:
Pérdida de retornoMM > 25 dB
Prueba de inserción y extracción500 veces, IL < 0,5 dB
Temperatura de funcionamiento-40 °C a +80 °C
Pruebas de retorno de la fibra óptica
Una prueba de bucle consiste en enviar una señal desde un dispositivo de comunicación y volver a hacerlo al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas en nodos de red defectuosos.Para ensayos de circuito de fibra óptica, los bucles ópticos verifican la fiabilidad operativa de los dispositivos.la señal emitida por el dispositivo se enlaza desde el extremo transmisor (Tx) al extremo receptor (Rx) del mismo componente.
Aplicaciones
Los cables de arnés recto 12F MPO-LC/SC/FC/ST están diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad.
Todos los conectores MPO de OMC provienen de Senko/Nissin/Sumitomo.
  • Aplicaciones de centros de datos con entornos de alta densidad
  • Instalaciones de fibra hasta el edificio (FTTB)
  • Aplicaciones de conectores internos en equipos de fibra
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 2
Identificación del producto y orden
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 3Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 4
Polaridad (alineación del canal)
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 5
Guía para la selección de transceptores
Al seleccionar un bucle para un transceptor, considere el tipo de conector, el tipo de pulido y el tipo de cable.
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 6Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 7
Esta guía cubre opciones específicas de circuito de fibra para los transceptores de fibra óptica de uso común.Las soluciones de circuito se pueden seleccionar mediante la comprensión del tipo de interfaz, el contacto físico y el tipo de cable.
Productos populares MPO de fibra óptica
Zion Communication ofrece una amplia gama de soluciones MPO de fibra óptica:
  • 7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo / cable de vuelta en bucle
  • 7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo de retorno de bucle / cable
  • 7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo de retorno de bucle / cable
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo / cable
  • 7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
  • 723602: ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo / cable de vuelta en bucle
  • 7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo / cable de vuelta en bucle
  • 7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo de retorno de bucle / cable
  • 7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo de retorno de bucle / cable
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236026 ZCM2126HXA: 12F MTP OM3 módulo / cable de circuito de fibra óptica
  • 7236027 ZCM2146HXA: 24F MTP OM3 módulo / cable de fibra óptica de circuito giratorio
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
  • 7236029 ZCM2127HXA: 12F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
  • 7236030 ZCM2147HXA: 24F MTP OM4 módulo / cable de fibra óptica de circuito giratorio
Embalaje
Estos cables de fibra óptica están empaquetados en un embalaje fácil de manejar, bien protegido, etiquetado y marcado por OMC como estándar.La selección de la caja depende de la cantidad del pedidoLas opciones de embalaje personalizado están disponibles.
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 8
Servicios de OEM/ODM
Los servicios de personalización disponibles incluyen:
  • Color del cable, texto de impresión, material de la cubierta del cable, color del conector
  • Etiquetas OEM, anillos de identificación, etiquetas de cable, cajas, marcas de envío
  • Diferentes niveles de calidad para cumplir con requisitos específicos
Módulo de bucle óptico MPO OM3 de 12 fibras para pruebas de red 40/100G 9
