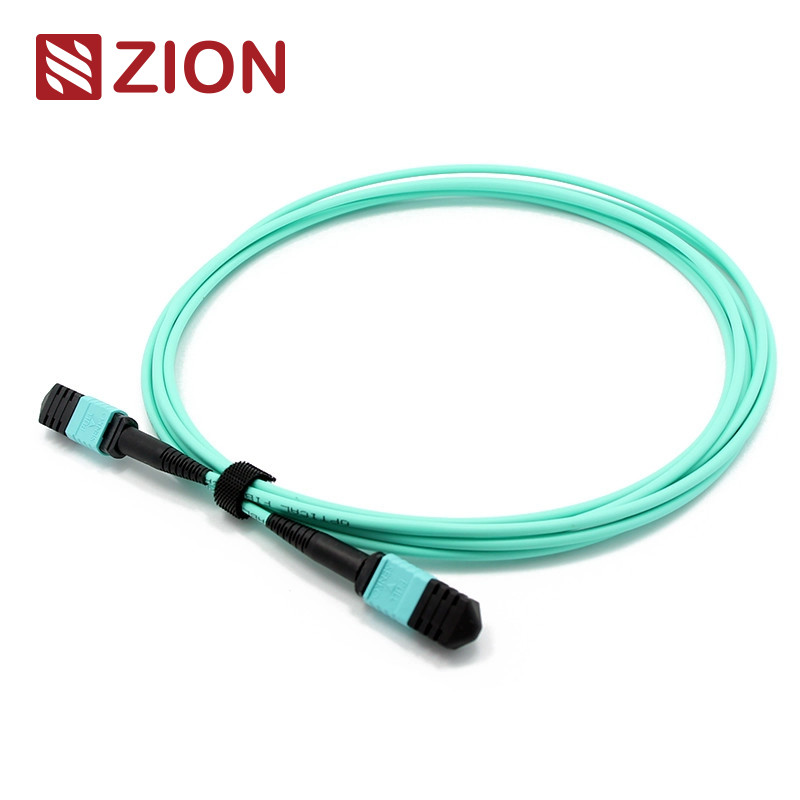

12 hembra de las fibras MTP al cordón de remiendo femenino de MTP OM3 3.0m m LSZH MTP
Cable de conexión MTP MTP hembra a MTP hembra OM3 de 3,0 mm LSZH de 12 fibras de alto rendimiento disponible en longitudes personalizadas para centros de datos y aplicaciones de fibra de alta densidad.
Identificación del producto
Código de Sión: ZCM2122HIA1X
Descripción de Zion: MTP hembra a MTP hembra SM 3,0 mm LSZH 12 fibras Cable de conexión MTP Medidores personalizados
Descripción general del producto
El conector MTP es un tipo de conector a presión multifibra diseñado para aplicaciones de fibra óptica de alta densidad. El sistema de preconexión de fibra de alta densidad MTP se utiliza principalmente en entornos de centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Los tipos de conectores MTP se distinguen según las normas IEC 61754-7 según el número de núcleos, el género (macho/hembra) y la polaridad (PC o APC).
Este cable de conexión de fibra LSZH MTP-MTP de 3,0 mm conecta módulos MTP entre sí como un enlace permanente, admitiendo velocidades de soluciones de centro de datos de hasta 10/40/100 Gbps. Disponibles con 12, 24, 48, 60, 72, 96 o 144 fibras, estos cables facilitan la rápida implementación de cableado troncal de alta densidad en centros de datos y otros entornos con alto contenido de fibra.
El cable de conexión de fibra MTP-MTP de 12 F está diseñado específicamente para conexiones directas de ópticas 40G QSFP+ SR4, 40G QSFP+ CSR4 y 100G QSFP28 SR4.
Estándares industriales
MPO monomodo
Referencia: EIA/TIA-604-5
Detalles de la carcasa: SM APC: conectores verdes+arranque negro (pérdida estándar MTP)
SM APC: Conectores amarillos+arranque negro (MTP de pérdida súper baja)
MPO multimodo
Referencia: EIA/TIA-604-5
Detalles de la carcasa: PC OM1 y OM2: Conectores beige+funda negra
PC OM3 y OM4: Conectores Aqua+bota negra
OM3 y OM4 PC: Conectores Heather Violet+arranque negro
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
- Cableado estructurado según TIA-568-C
- Compatible con canal de fibra 10G
- 40G y 100G IEEE 802.3
Especificaciones ópticas
Pérdida de inserción (MPO)(IEC 61300-3-34)
Monomodo (APC pulido de 8 grados): Pérdida estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Multimodo (pulido plano de PC): Pérdida estándar: ≤0,6 dB (máx.), ≤0,50 (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST)(IEC 61300-3-6)
Modo único (APC pulido de 8 grados): ≤0,3 dB
Multimodo (pulido plano de PC): ≤0,3 dB
Pérdida de retorno (MPO)
Monomodo (APC pulido de 8 grados): ≥60dB
Multimodo (pulido plano de PC): ≥25dB
Especificaciones adicionales
- Durabilidad: <0,3 dB de cambio típico (200 acoplamientos)
- Intercambiabilidad: ≤0.2dB
- Prueba de inserción y extracción: 500 veces, IL<0,5 dB
- Resistencia a la tracción: >70N
- Tiempos de conexión: >600
- Temperatura de funcionamiento: -40°C a +85°C
Características clave
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT, terminaciones de conector de 4,8,12 y 24 fibras
- Solución económica para terminación masiva de fibra.
- Diseñado para aplicaciones SM y MM de pérdida estándar y baja
- Opciones de cable redondo resistente, cable ovalado y cinta desnuda
- Carcasas codificadas por colores para una fácil identificación del tipo de fibra.
- Excelente repetibilidad e intercambiabilidad.
Aplicaciones
Cables de arnés recto 12F MPO-LC/SC/FC/ST diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centros de datos de alta densidad. Optimizado para aplicaciones de centros de datos de alta densidad 10/40/100G.
Todos los conectores MPO de OMC provienen de Senko/Nissin/Sumitomo. Los conjuntos de cables de conexión de fibra MPO se utilizan en tres áreas principales:
- Entornos de centros de datos de alta densidad
- Instalaciones de fibra hasta el edificio
- Aplicaciones de conectores internos en equipos de fibra.
Especificaciones de tolerancia de longitud
| Longitud total (L)(m) |
Tolerancia de longitud (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < litros |
+0,5% x L/-0 |
Productos relacionados
ZCM1122HIA1: Cable de conexión MPO hembra a MPO hembra SM 3,0 mm LSZH 12 fibras MPO
ZCM1152HIA1: MPO hembra a MPO hembra SM 3,0 mm LSZH 24 fibras MPO Patch Cord
ZCM1127HLA1: Cable de conexión MPO hembra a MPO hembra OM3 3,0 mm LSZH 12 fibras MPO
ZCM1157HLA1: Cable de conexión MPO hembra a MPO hembra OM3 3,0 mm LSZH 24 fibras MPO
ZCM1128HMA1: Cable de conexión MPO hembra a MPO hembra OM4 3,0 mm LSZH 12 fibras MPO
ZCM1158HMA1: Cable de conexión MPO hembra a MPO hembra OM4 3,0 mm LSZH 24 fibras MPO
Embalaje y personalización
El embalaje estándar incluye cables de fibra óptica bien protegidos con etiquetado y marcado OMC. Tamaños de caja disponibles: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Embalaje personalizado disponible bajo petición.
Servicios OEM/ODM disponibles que incluyen:
- Colores de cable, impresión y materiales de cubierta personalizados
- Etiquetado OEM, anillos de identificación y etiquetas de cables
