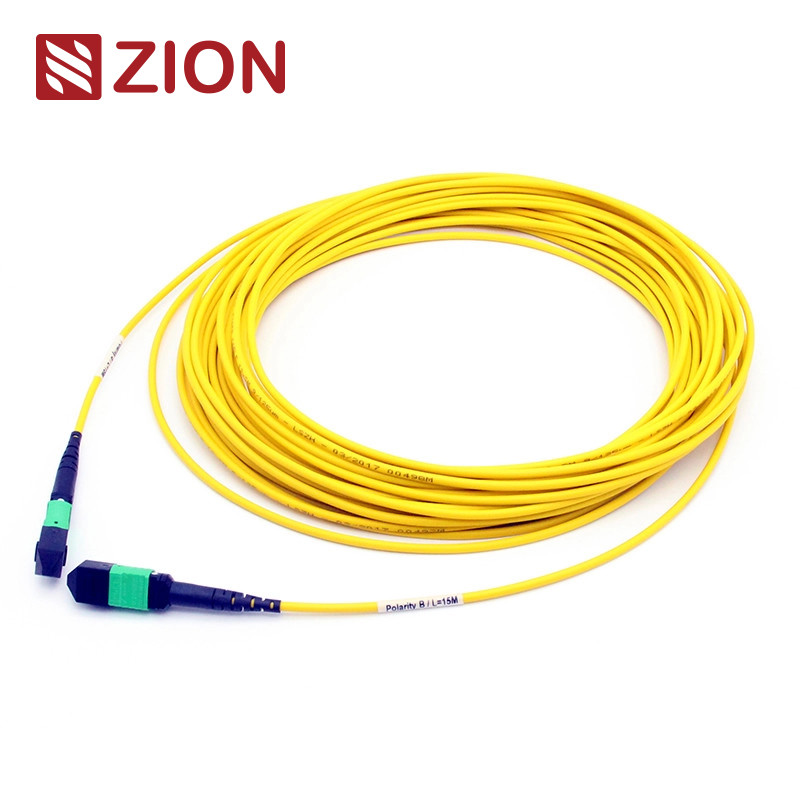

Cable de conexión MTP de 24 fibras, hembra a hembra, monomodo, 3,0 mm, LSZH
Cable de conexión MTP hembra a MTP hembra SM 3,0 mm LSZH 24 fibras, metros personalizados
Código y descripción de Zion
Código Zion: ZCM2152HIA1X
Descripción de Zion: Cable de conexión MTP hembra a MTP hembra SM 3,0 mm LSZH 24 fibras, metros personalizados
El conector MPO es un tipo de conector push-on multifibra diseñado para sistemas de preconexión de fibra de alta densidad. Estos conectores se utilizan principalmente en entornos de centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Los tipos de conectores MTP se clasifican según las regulaciones IEC 61754-7 en función del número de núcleos, el género (Macho/Hembra) y la polaridad (PC o APC).
Este cable de conexión de fibra MTP-MTP de 3,0 mm LSZH presenta conectores MTP en ambos extremos y está disponible con 12, 24, 48, 60, 72, 96 o 144 fibras. Admite velocidades de hasta 10/40/100 Gbps para soluciones de centros de datos y es ideal para interconectar casetes, paneles o ventiladores MTP reforzados. El cable de conexión facilita la implementación rápida de cableado troncal de alta densidad en centros de datos y otros entornos de alta fibra.
El cable de conexión de fibra MTP-MTP 24F está diseñado específicamente para aplicaciones de centros de datos de alta densidad y admite conexiones directas de óptica 100G QSFP28 SR4.
Estándar industrial de conectores
Referencia monomodo MPO: EIA/TIA-604-5
Detalles de la carcasa monomodo MPO: SM APC: conectores verdes + bota negra (MTP de pérdida estándar); SM APC: conectores amarillos + bota negra (MTP de pérdida súper baja)
Referencia multimodo MPO: EIA/TIA-604-5
Detalles de la carcasa multimodo MPO: OM1 y OM2 PC: conectores beige + bota negra (MTP de pérdida estándar); OM3 y OM4 PC: conectores aguamarina + bota negra (MTP de pérdida estándar y súper baja); OM3 y OM4 PC: conectores violeta brezo + bota negra (MTP de pérdida estándar)
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5 (FOCIS5) Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- 40G y 100G IEEE 802.3
Especificaciones ópticas
Pérdida de inserción (MPO) (IEC 61300-3-34) Monomodo (APC pulido a 8 grados): Pérdida estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (MPO) (IEC 61300-3-34) Multimodo (pulido plano PC): Pérdida estándar: ≤0,6 dB (máx.), ≤0,50 (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) Monomodo (APC pulido a 8 grados): ≤0,3 dB
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) Multimodo (pulido plano PC): ≤0,3 dB
Pérdida de retorno (MPO) Monomodo (APC pulido a 8 grados): ≥60 dB (pulido a 8 grados)
Pérdida de retorno (MPO) Multimodo (pulido plano PC): ≥25 dB
Pérdida de retorno (LC/SC/FC/ST): APC≥60 dB; UPC≥50 dB
Pérdida de retorno (LC/SC/FC/ST): ≥35 dB
Durabilidad: <0,3 dB de cambio típico (200 acoplamientos)
Intercambiabilidad: ≤0,2 dB
Prueba de inserción-extracción: 500 veces, IL＜0,5 dB
Resistencia a la tracción: >70N
Tiempos de conexión: >600
Temperatura de funcionamiento Monomodo (APC): -40°C a +85°C
Características
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT, terminaciones y ensamblajes de conectores de 4, 8, 12 y 24 fibras
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo reforzado, cable ovalado y cinta desnuda disponibles
- Carcasas con código de color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado del conector
- Bueno en repetibilidad e intercambiabilidad
Aplicación
Este cable de conexión MTP-MTP 24F está optimizado para aplicaciones de centros de datos de alta densidad de 10/40/100G. Está diseñado para conexiones directas de óptica 100G QSFP28 SR4 y entornos de centros de datos de alta densidad.
Todos los conectores MPO de OMC provienen de Senko/Nissin/Sumitomo. Los cables de conexión de fibra MPO son conjuntos de cables de alta densidad utilizados en tres áreas principales:
- Aplicaciones de centros de datos con entornos de alta densidad
- Instalaciones de fibra hasta el edificio
- Aplicaciones de conectores internos en equipos de fibra
Reglas de nomenclatura e información de confirmación de pedido
Pestaña de extracción para Senko MTP
Dibujo del cable troncal MTP-MTP 24F
| Longitud total (L) (m) |
Tolerancia de longitud (cm) |
| 0+5/-0 |
| 1+10/-0 |
| 10+15/-0 |
| 40'+0,5% x L/-0 |
Tres métodos de conexión ayudan a mantener la polaridad MTP/MTP correcta
Solución de polaridad Base-24
Para adaptarse a las crecientes demandas de ancho de banda, se introducen cables MTP/MPO de 24 fibras para facilitar la migración a redes de 100G. Estos cables duplican la densidad del cableado de 12 fibras en la misma huella, lo que reduce el recuento de fibras, minimiza las rutas de los cables y mejora el flujo de aire. El mantenimiento de la polaridad del cableado MTP/MPO base-24 es más complejo, y OMC recomienda cables troncales MTP/MPO tipo A (tecla hacia arriba a tecla hacia abajo). Con nuestros casetes tipo A y tipo AF, ya no se requieren cables de conexión A a A.
Cable troncal caliente de Zion Communication
7236001 ZCM1122HIA1: Cable de conexión MPO hembra a MPO hembra SM 3,0 mm LSZH 12 fibras, metros personalizados
7236002 ZCM1152HIA1: Cable de conexión MPO hembra a MPO hembra SM 3,0 mm LSZH 24 fibras, metros personalizados
7236003 ZCM1127HLA1: Cable de conexión MPO hembra a MPO hembra OM3 3,0 mm LSZH 12 fibras, metros personalizados
7236004 ZCM1157HLA1: Cable de conexión MPO hembra a MPO hembra OM3 3,0 mm LSZH 24 fibras, metros personalizados
7236005 ZCM1128HMA1: Cable de conexión MPO hembra a MPO hembra OM4 3,0 mm LSZH 12 fibras, metros personalizados
7236006 ZCM1158HMA1: Cable de conexión MPO hembra a MPO hembra OM4 3,0 mm LSZH 24 fibras, metros personalizados
7236007 ZCM2122HIA1: Cable de conexión MTP hembra a MTP hembra SM 3,0 mm LSZH 12 fibras, metros personalizados
7236008 ZCM2152HIA1: Cable de conexión MTP hembra a MTP hembra SM 3,0 mm LSZH 24 fibras, metros personalizados
7236009 ZCM2127HLA1: Cable de conexión MTP hembra a MTP hembra OM3 3,0 mm LSZH 12 fibras, metros personalizados
7236010 ZCM2157HLA1: Cable de conexión MTP hembra a MTP hembra OM3 3,0 mm LSZH 24 fibras, metros personalizados
7236011 ZCM2128HMA1: Cable de conexión MTP hembra a MTP hembra OM4 3,0 mm LSZH 12 fibras, metros personalizados
7236012 ZCM2158HMA1: Cable de conexión MTP hembra a MTP hembra OM4 3,0 mm LSZH 24 fibras, metros personalizados
Embalaje
Este paquete de cable de fibra óptica está diseñado para facilitar el manejo y una protección óptima. Los tamaños de cartón estándar incluyen 34×22×15 cm, 44×34×24 cm y 54×39×34 cm. La selección de cartón depende de la cantidad del pedido. Hay opciones de embalaje personalizadas disponibles.
Servicio OEM/ODM
- Color del cable, palabra de impresión, material de la cubierta del cable, color del conector
- Etiqueta OEM, anillo de identificación, etiqueta del cable, caja, marcas de envío
- Diferentes niveles de calidad disponibles
