| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HELLOSIGNAL® OR OEM |
| Cantidad de orden mínima: | 50 PCS |
| Detalles de empaquetado: | 10 uds./bolsa de plástico |
| Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | sin límite |
| Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
|---|---|---|---|
| Resistencia a la tensión: | >70N | Tiempos de conexión: | >600 |
| Temperatura de funcionamiento (℃): | -40 a + 85°C | ||
| Alta luz: | Cable de conexión MTP monomodo de 3,0 mm |
||
12F MPO (MTP) - cordón de remiendo de la fibra de MPO (MTP) se diseña para 40G QSFP+ SR4
40G QSFP+ CSR4 y conexiones directas de la óptica de 100G QSFP28 SR4 y centro de datos de alta densidad
| Zion Code | Zion Description | |||||||

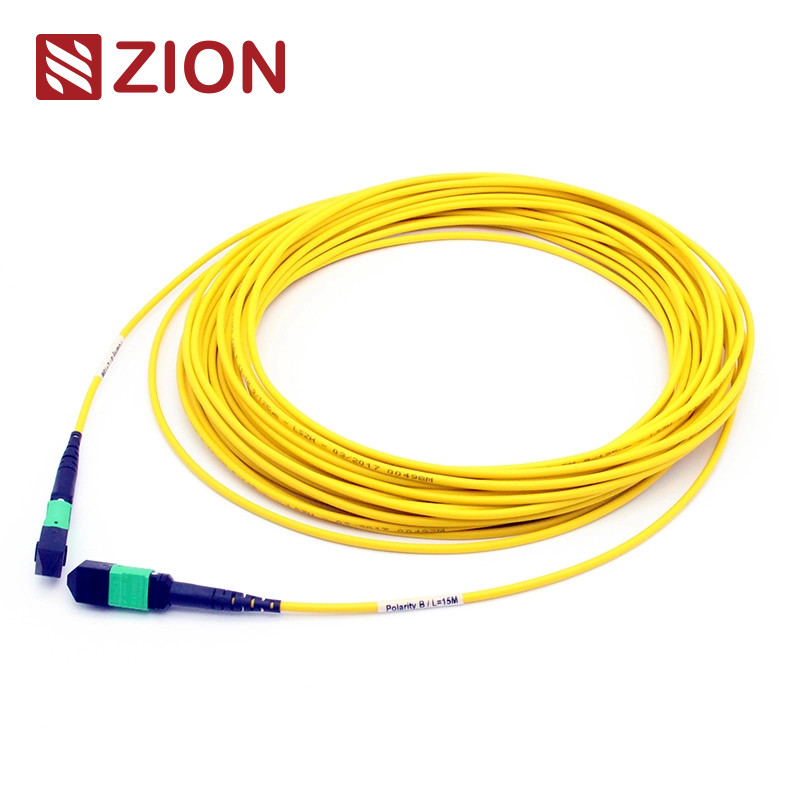

| ZCM2152HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 24 | |||||||
| El conector de MTP es un tipo de conector de la fibra. MTP (empuje multifibra encendido) es un tipo multifilar del conector de la fibra. La fibra de alta densidad de MTP pre - el sistema de la conexión se utiliza actualmente principalmente en el uso de ambientes de alta densidad de centros de datos, el uso de la fibra óptica al edificio, y los usos internos de la conexión dentro del equipo óptico del transmisor-receptor tal como el dispositivo óptico, 40G, 100G, QSFP+. | ||||||||
| Los tipos del conector de MTP se distinguen según las regulaciones del IEC 61754-7: números de la base (número) del arsenal, cabeza masculina (varón, hembra), polaridad (PC o APC). | ||||||||
| Cordón de remiendo de la fibra de MTP-MTP 3.0m m LSZH. El cable del cordón de remiendo de la fibra de MTP se termina con el conector de MTP en ambos extremos. El cordón de remiendo de la fibra de MTP conecta los módulos de MTP juntos como enlace permanente. El cordón de remiendo de la fibra está disponible con 12, 24, 48,60,72, 96,144fibers. La ayuda acelera a las soluciones del centro de datos 10/40/100Gbps. Se adoptan típicamente para interconectar los casetes, los paneles o las fan-salidas construidas sólidamente de MTP, y para facilitar el despliegue rápido de la espina dorsal de alta densidad que telegrafía en centros de datos y otros altos ambientes de la fibra. Además, MTP también proporciona mucha flexibilidad y conveniencia una vez que usted tiene que cambiar el estilo del conector en los paneles de remiendo. En vez de cambiar el conector en el tronco de cable, apenas instalando un nuevo casete con el nuevo estilo del conector en el lado del crossconnect del panel de remiendo. | ||||||||
| El cordón de remiendo de la fibra de 12F MTP-MTP se diseña para 40G QSFP+ SR4, 40G QSFP+ CSR4 y las conexiones directas de la óptica de 100G QSFP28 SR4 y el centro de datos de alta densidad. | ||||||||
El estándar industrial de los conectores:
| Conector | Referencia | Vivienda de los detalles | ||||||
| MTP unimodal | EIA/TIA-604-5 | SM APC: Bota verde de connectors+black (pérdida estándar MTP) SM APC: Bota amarilla de connectors+black (MTP de pequeñas pérdidas estupendo) |
||||||
| MTP con varios modos de funcionamiento | EIA/TIA-604-5 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MTP) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MTP de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MTP) |
||||||
| el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
| canal de la fibra del 10G obediente | ||||||||
| 40G y 100G IEEE 802,3 |
Especificaciones ópticas:
| Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
| pérdida del nsertion (MTP) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
| Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Pérdida de vuelta (MTP) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
| Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Durabilidad | <0> | |||||||
| Capacidad de intercambio | ≤0.2dB | |||||||
| Resistencia a la tensión | >70N | |||||||
| Épocas enchufables | >600 | |||||||
| Temperatura de funcionamiento (℃) | ·- 40 a + 85°C | |||||||
| Características: | ||||||||
| pérdida de inserción baja del , pérdida de alto retorno | ||||||||
| la TA del basó el conector multifibra, 4,8,12 y 24 terminaciones y los montajes del conector de la fibra | ||||||||
| solución económica del para la masa-terminación de la fibra | ||||||||
| diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro | ||||||||
| el construyó sólidamente el cable redondo, el cable oval y las opciones desnudas de la cinta disponibles | ||||||||
| viviendas del codificado por color del disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector | ||||||||
| bueno en repetibilidad e intercambiabilidad |
| Uso: | ||||||||
| Todos los conectores del MTP de OMC son de Senko/Nissin/Sumitomo. El cordón de remiendo de MTP es una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas. | ||||||||
| el uso de Data Center con el alto ambiente denso del grado | ||||||||
| la fibra óptica al edificio | ||||||||
| el uso interno del conector en el equipo de la fibra. |
Nombramiento de la información de la confirmación de Rules&Order:
Tab For Senko de vaivén MTP
Dibujo del cable del tronco de MTP-MTP 24F.
| Largura total (L) (m) | longitud de la tolerancia (cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| ‘+0,5% x L/-0 |
| |||||||
La ayuda de tres métodos de la conexión guarda la polaridad correcta de MTP/MTP
Solución de la polaridad Base-24
| Para alcanzar la demanda creciente para un ancho de banda más alto, 24 cables de la fibra MTP/MPO se introducen para facilitar la migración a la red 100G. Dobla la densidad de 12 que la fibra que telegrafía en la misma huella, que reduce la cuenta de la fibra, permite para menos camino del cable, y la mejora de la circulación de aire. El mantenimiento de la polaridad de base-24 MTP/MPO que telegrafía, sin embargo, es más complicado. OMC recomienda el tipo cable del tronco de A (llave-para arriba a la llave-abajo) MTP/MPO. Con nuestro tipo tipo casete del AF, ninguna necesidad de Aand Uno--UNo al cable del remiendo más. El método de la conectividad se ilustra en la imagen siguiente |
CABLE caliente del TRONCO de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236001 | ZCM1122HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 12 | ||||||
| 7236002 | ZCM1152HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 24 | ||||||
| 7236003 | ZCM1127HLA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM3 3.0m m LSZH 12 | ||||||
| 7236004 | ZCM1157HLA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM3 3.0m m LSZH 24 | ||||||
| 7236005 | ZCM1128HMA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM4 3.0m m LSZH 12 | ||||||
| 7236006 | ZCM1158HMA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM4 3.0m m LSZH 24 | ||||||
| 7236007 | ZCM2122HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 12 | ||||||
| 7236008 | ZCM2152HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 24 | ||||||
| 7236009 | ZCM2127HLA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM3 3.0m m LSZH 12 | ||||||
| 7236010 | ZCM2157HLA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM3 3.0m m LSZH 24 | ||||||
| 7236011 | ZCM2128HMA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM4 3.0m m LSZH 12 | ||||||
| 7236012 | ZCM2158HMA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM4 3.0m m LSZH 24 | ||||||
Empaquetado
| La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
| 1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
| 2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
| 3. Diverso nivel de calidad. |
