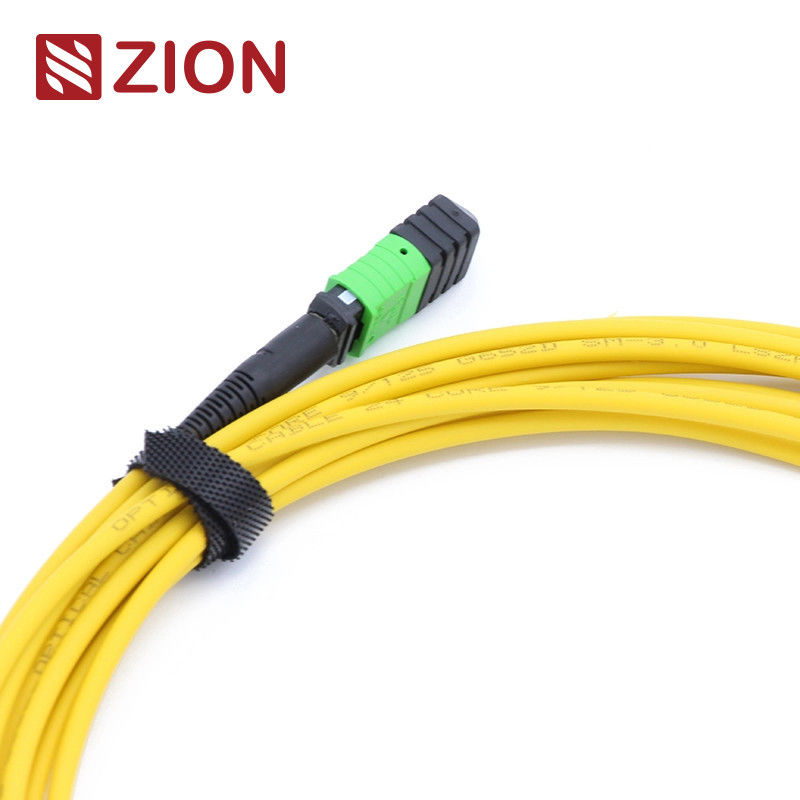

Cable de conexión MTP hembra a MTP hembra de 12 fibras
Cable de conexión de fibra óptica monomodo LSZH de 3,0 mm diseñado para aplicaciones de centros de datos de alta densidad y soluciones de red 40G/100G.
Identificación del producto
Código Zion: ZCM2122HIA1X
Descripción: Cable de conexión MTP hembra a MTP hembra SM 3,0 mm LSZH 12 fibras MTP, metros personalizados
Descripción general del producto
El conector MTP es un tipo de conector de empuje de fibra múltiple diseñado para aplicaciones de fibra óptica de alta densidad. Este sistema de preconexión se utiliza principalmente en centros de datos, implementaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Los conectores MTP se clasifican según las normas IEC 61754-7 por recuento de fibras, género (macho/hembra) y polaridad (PC o APC). Nuestro cable de conexión de fibra MTP-MTP LSZH de 3,0 mm cuenta con conectores MTP en ambos extremos y está disponible en varios recuentos de fibras, incluidos 12, 24, 48, 60, 72, 96 y 144 fibras.
Aplicaciones clave
Diseñado específicamente para conexiones directas de ópticas 40G QSFP+ SR4, 40G QSFP+ CSR4 y 100G QSFP28 SR4 en entornos de centros de datos de alta densidad.
Normas y especificaciones industriales
Normas de conectores
- Referencia monomodo MPO: EIA/TIA-604-5
- Carcasa monomodo MPO: SM APC - Conectores verdes + bota negra (MTP de pérdida estándar)
- Carcasa monomodo MPO: SM APC - Conectores amarillos + bota negra (MTP de pérdida súper baja)
- Referencia multimodo MPO: EIA/TIA-604-5
- Cumple con IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Cumple con 10G Fiber Channel
- Cumple con 40G y 100G IEEE 802.3
Especificaciones de rendimiento óptico
Pérdida de inserción (MPO) monomodo APC:
Estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico)
Súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (MPO) multimodo PC:
Estándar: ≤0,6 dB (máx.), ≤0,50 dB (típico)
Súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de retorno (MPO) monomodo APC: ≥60dB
Pérdida de retorno (MPO) multimodo PC: ≥25dB
Durabilidad: Cambio típico <0,3 dB (200 acoplamientos)
Intercambiabilidad: ≤0,2dB
Prueba de inserción-extracción: 500 veces, IL <0,5dB
Resistencia a la tracción: >70N
Ciclos de conexión: >600
Temperatura de funcionamiento: -40°C a +85°C
Características principales
- Baja pérdida de inserción y alto rendimiento de pérdida de retorno
- Conector multifibra basado en MT con terminaciones de 4, 8, 12 y 24 fibras
- Solución de terminación masiva económica
- Optimizado para aplicaciones monomodo y multimodo de baja pérdida y pérdida estándar
- Disponible en opciones de cable redondo resistente, cable ovalado y cinta desnuda
- Carcasas con código de color para una fácil identificación del tipo de fibra y del tipo de pulido
- Excelente repetibilidad e intercambiabilidad
Aplicaciones principales
Cables de arnés rectos 12F MPO-LC/SC/FC/ST diseñados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y aplicaciones de centros de datos de alta densidad. Optimizado para entornos de centros de datos de alta densidad de 10/40/100G.
- Entornos de centros de datos de alta densidad
- Implementaciones de fibra hasta el edificio
- Conexiones internas dentro de equipos de fibra óptica
Documentación del producto
Reglas de nomenclatura y confirmación de pedido
Pestaña de extracción para Senko MTP
Dibujo del cable troncal MTP-MTP 12F
Tolerancia de la longitud del cable
| Longitud total (L) en metros |
Tolerancia de longitud en cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Métodos de conexión de polaridad MTP
Tres métodos de conexión estandarizados garantizan la polaridad MTP/MTP adecuada para una transmisión de señal óptima.
Conexión de polaridad A
El diseño de llave arriba, llave abajo mantiene la alineación de la posición de la fibra (posición 1 a posición 1). Requiere cables de conexión dúplex A-B en un extremo y cables de conexión dúplex A-A en el otro.
Conexión de polaridad B
Diseño de llave arriba, llave arriba con inversión de polaridad (posición 1 a posición 12). Requiere cables de conexión dúplex A-B en ambos extremos.
Conexión de polaridad C
Diseño de llave arriba, llave abajo con cruce de fibra interno (posición 1 a posición 2). Requiere cables de conexión dúplex A-B en ambos extremos.
Nota: El tipo de polaridad se especifica en las reglas de nomenclatura del producto: polaridad A, polaridad B o polaridad C.
