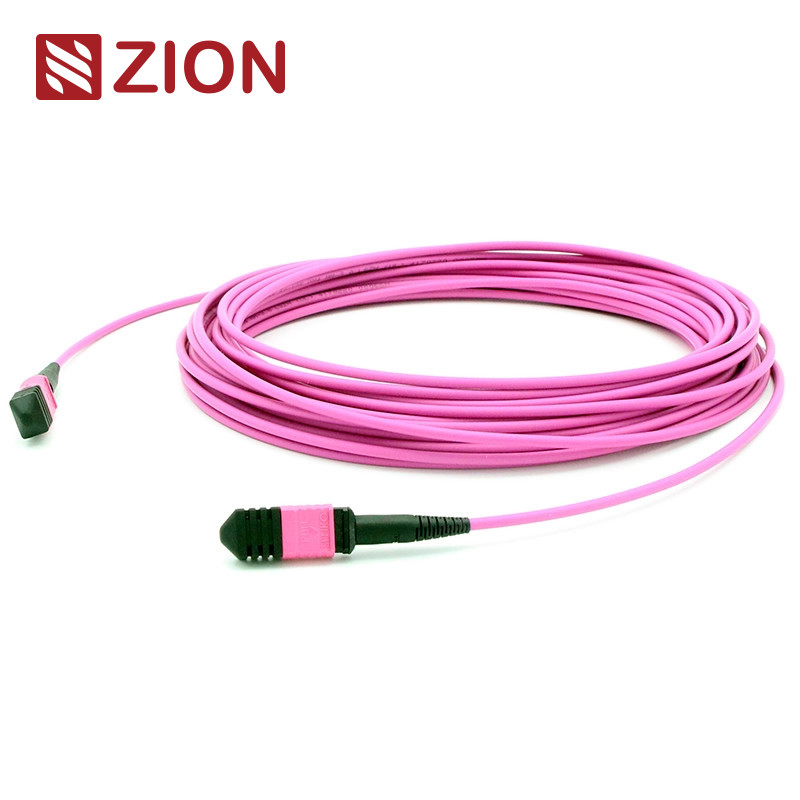

MPO Femenino a MPO Femenino OM4 3,0 mm LSZH 12 fibras MPO cordón de parche medidores personalizados
Código Zion: ZCM1128HMA1X
Descripción:
MPO Femenino a MPO Femenino OM4 3,0 mm LSZH Cordón de parche de 12 fibras
Resumen general
El conector MPO (Multi-Fiber Push On) es un conector de fibra de alta densidad, multi-núcleo comúnmente utilizado en aplicaciones como centros de datos, construcción de conexiones de fibra,y conexiones de equipos ópticos internos para dispositivos como transceptores ópticos (40G), 100G, QSFP +).
Este cable de parche MPO cuenta con fibras multimodo OM4, terminadas con conectores MPO en ambos extremos, proporcionando un enlace confiable y de alto rendimiento.Soporta velocidades de datos de hasta 10G/40G/100G y es ideal para un despliegue rápido en entornos de alta densidad.
Normas y cumplimiento
- Las normas:El uso de la tecnología de la información en el ámbito de la seguridad de la información es un requisito básico para la aplicación de la norma IEC 61754-7.
- Aplicaciones:Compatible con las normas IEEE 802.3 (40G, 100G) y 10G Fiber Channel
Características clave
- Baja pérdida de inserción, alta pérdida de retorno:Asegura conexiones fiables y de alta calidad.
- Conectividad multifibra:Disponible en conjuntos de 4, 8, 12 y 24 fibras.
- Diseño robusto:Soporta los tipos de cable redondo y oval.
- La flexibilidad:Diseñado para la terminación masiva y fácil sustitución de los conectores de los paneles de parches.
- Casas codificadas por color:Casas acuáticas para fibras multimodo OM4.
Rendimiento óptico
- Pérdida de inserción (MPO):
- Pérdida estándar: ≤ 0,6 dB (máximo), ≤ 0,5 dB (típica)
- Pérdida muy baja: ≤0,35 dB (máximo), ≤0,2 dB (típica)
- Pérdida de retorno:
- ≥ 25 dB para los conectores MPO
- Durabilidad:Cambio ≤ 0,3 dB después de 200 apareamientos
- Temperatura de funcionamiento:-40 °C a +85 °C
Aplicaciones
- Centros de datos:Soluciones de cableado de alta densidad para despliegues más rápidos.
- Fibra para el edificio:Conexiones de columna vertebral eficientes.
- Conexiones internas del equipo de fibra:Interconectan casetes, paneles de parches y ventiladores resistentes.
Reglas de nombramiento e información de confirmación del pedido:
Presione la pestaña de extracción para Senko MPO
Dibujo del cable de parches de fibra MPO-MPO 12F.
Duración total ((L) ((m): longitud de la tolerancia ((cm)
011040
Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO correcta
1Polaridad Una conexión
Por lo tanto, como se muestra en la figura siguiente, la posición 1 de uno de los cables MPO utiliza un diseño de llave hacia arriba, llave hacia abajo.
El conector corresponde a la posición 1 de otro conector. no hay polaridad de vuelta. por lo tanto, cuando usamos polaridad A cable MTP para la conexión,Debemos usar cables de parche duplex A-B en un extremo y cables de parche duplex AA en el otro extremo. Dado que en este enlace, Rx1 debe conectarse a Tx1. Si no usamos A-A cable de parche dúplex, de acuerdo con el principio de diseño de polaridad de un cable MTP, fibra 1 puede transmitir a fibra 1,Es decir, Rx1 puede transmitir a Rx1, lo que puede causar errores.
2Conexión de polaridad B.
Por lo tanto, como se muestra en la figura siguiente, la posición 1 de un conector corresponde a la posición 12 de otro conector.cuando usamos el cable MTP de polaridad B para la conexión, deberíamos usar un A-B cables de parche dúplex en ambos extremos. ya que la llave hasta el diseño de llave para ayudar a invertir la polaridad, que hace que la fibra 1 transmitir a la fibra 12, que el Rx1 transmite a Tx1.
3Conexión de polaridad C.
Al igual que los cables MPO de polaridad A, los cables MPO de polaridad C también utilizan un diseño de llave hacia arriba, llave hacia abajo.que hace que la posición 1 de un conector corresponde a la posición 2 de
Como se muestra en la figura a continuación, cuando usamos polaridad C MTP cable para la conexión, debemos utilizar un A-B cables de parche dúplex en ambos extremos.Dado que el diseño de fibra cruzada ayuda a invertir la polaridad, que hace que la fibra 1 transmita a la fibra 2, es decir, la Rx1 transmite a Tx1.
Nota: El tipo de polaridad se encuentra en las siguientes reglas de denominación: polaridad A; polaridad B; polaridad C
El cable caliente del tronco de Zion Communication
- 7236001 ZCM1122HIA1X: MPO Femenino a MPO Femenino SM 3.0mm LSZH 12 Fibras MPO Cordón de parche Medidores personalizados
- 7236002 ZCM1152HIA1X: MPO Femenino a MPO Femenino SM 3.0mm LSZH 24 Fibras MPO Cordón de parche Medidores personalizados
- 7236003 ZCM1127HLA1X: MPO Hombre a Hombre Hombre OM3 3.0mm LSZH 12 Fibras MPO Cordón de parche Medidores personalizados
- 7236004 ZCM1157HLA1X: MPO Hombre a Hombre Hombre OM3 3.0mm LSZH 24 Fibras MPO Cordón de parche Medidores personalizados
- 7236005 ZCM1128HMA1X: MPO Hombre a Hombre Hombre OM4 3.0mm LSZH 12 fibras MPO cordón de parche medidores personalizados
- 7236006 ZCM1158HMA1X: MPO Hombre a Hombre Hombre OM4 3.0mm LSZH 24 Fibras MPO Cordón de parche Medidores personalizados
- 7236007 ZCM2122HIA1X: MTP Mujer a MTP Mujer SM 3.0mm LSZH 12 Fibras MTP Cordón de parche Medidores personalizados
- 7236008 ZCM2152HIA1X: MTP Femenino a MTP Femenino SM 3.0mm LSZH 24 Fibras MTP Métricos personalizados de cordón de parche
- 7236009 ZCM2127HLA1X: MTP Femenino a MTP Hombre OM3 3.0mm LSZH 12 Fibras MTP Cordón de parche Medidores personalizados
- 7236010 ZCM2157HLA1X: MTP Mujer a MTP Mujer OM3 3.0mm LSZH 24 Fibras MTP Cordón de parche Medidores personalizados
- 7236011 ZCM2128HMA1X: MTP Mujer a MTP Mujer OM4 3.0mm LSZH 12 Fibras MTP Cordón de parche Medidores personalizados
- 7236012 ZCM2158HMA1X: MTP Femenino a MTP Hombre OM4 3.0mm LSZH 24 Fibras MTP Cordón de parche Medidores personalizados
Embalaje
Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.
Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.
El embalaje puede ser personalizado.
Servicio OEM/ODM para usted
- Color del cable, texto impreso, material de la cubierta del cable, color del conector
- Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
- Diferente nivel de calidad.
