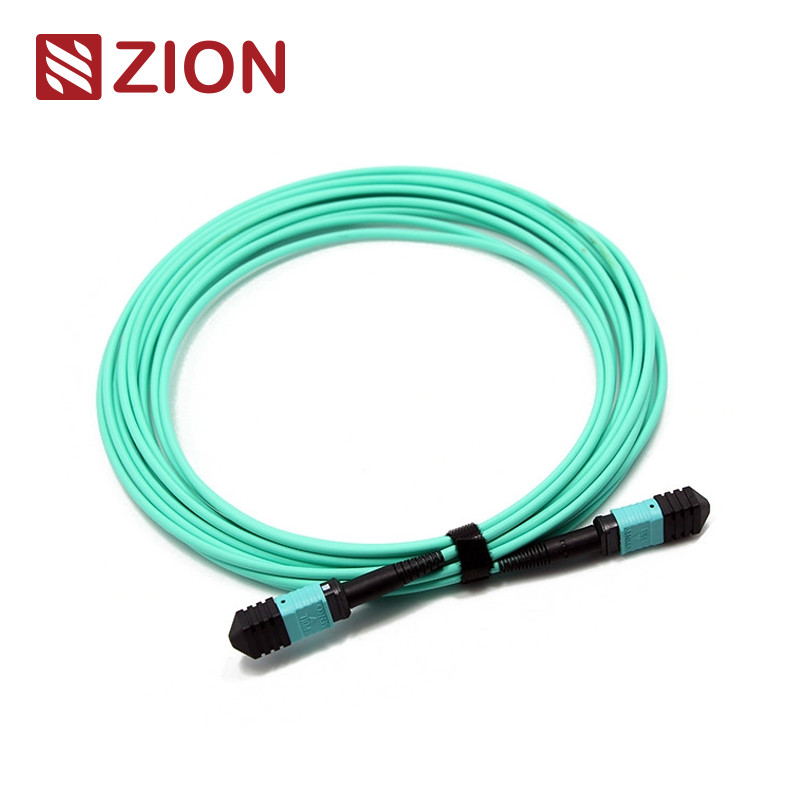

12 hembra de las fibras MPO a los metros femeninos de la aduana del cordón de remiendo de MPO OM3 3.0m m LSZH MPO
Latiguillo de fibra óptica MPO de alta densidad diseñado para la transmisión de datos moderna en entornos exigentes.
Identificación del producto
Código de Sión:ZCM1127HLA1X
Descripción de Sión:MPO hembra a MPO hembra OM3 3,0 mm LSZH 12 fibras MPO Patch Cord (medidores personalizados)
Descripción general del producto
El conector MPO es un conector de fibra multinúcleo de alta densidad diseñado para los requisitos de transmisión de datos contemporáneos. Se utiliza ampliamente en entornos de alta densidad, incluidos centros de datos, infraestructura de edificios de fibra óptica y conexiones de dispositivos ópticos internos para sistemas como transceptores 40G, 100G y QSFP+.
Características del cable de conexión MPO
- Construcción:Terminado con conectores MPO en ambos extremos, conectando módulos MPO como un enlace permanente
- Configuraciones:Disponible en múltiples recuentos de fibras: 12, 24, 48, 60, 72, 96 y 144 fibras.
- Tarifas de datos:Admite velocidades de transmisión de hasta 10/40/100 Gbps
- Flexibilidad:Fácil reconfiguración cambiando casetes en lugar de conectores troncales de cables
- Aplicaciones:Interconexión de casetes, paneles y fan-outs de MPO; Implementación rápida en configuraciones de cableado de alta densidad; Diseñado para ópticas 40G QSFP+ SR4, 40G QSFP+ CSR4 y 100G QSFP28 SR4
Estándares industriales de conectores
Referencia monomodo MPO:CEI 61754-7
Detalles de la carcasa monomodo MPO:SM APC (conectores verde/amarillo + funda negra)
Referencia multimodo MPO:CEI 61754-7
Detalles de la carcasa multimodo MPO:OM1/OM2 (beige), OM3/OM4 (aguamarina/violeta brezo)
Especificaciones ópticas
Pérdida de inserción (MPO) Monomodo (APC):Estándar: ≤0,75 dB; Baja pérdida: ≤0,35 dB
Pérdida de inserción (MPO) Multimodo (PC):Estándar: ≤0,6 dB; Baja pérdida: ≤0,35 dB
Pérdida de retorno (MPO) Monomodo (APC):≥60dB
Pérdida de retorno (MPO) Multimodo (PC):≥25dB
Durabilidad monomodo (APC):<0,3 dB de cambio típico (200 acoplamientos)
Resistencia a la tracción monomodo (APC):>70N
Temperatura de funcionamiento monomodo (APC):-40°C a +85°C
Características clave
- Bajas pérdidas:Alto rendimiento con baja pérdida de inserción y alta pérdida de retorno
- Opciones resistentes:Disponible con opciones de cable redondo, cable ovalado y cinta desnuda
- Identificación:Carcasas codificadas por colores para una fácil diferenciación del tipo y grado de fibra
- Compatibilidad:Intercambiable para sistemas de cableado estructurado y compatible con estándares globales (IEC 61754-7, Telcordia GR-1435-CORE, TIA-568-C)
Aplicaciones
- Centros de datos de alta densidad:Soporta eficientemente requisitos de cableado denso
- Infraestructura de Fibra Óptica:Ideal para construir conectividad
- Conexiones ópticas internas:Proporciona conexiones confiables para equipos de fibra.
Especificaciones de tolerancia de longitud
Longitud total (L) (m): longitud de tolerancia (cm)
0<L<1: +5/-0
1<L<10: +10/-0
10<L<40: +15/-0
40<L: '+0,5% x L/-0
Métodos de conexión de polaridad MPO
Polaridad A Conexión
Los cables Polaridad A MPO utilizan un diseño de tecla hacia arriba y hacia abajo. La posición 1 de un conector corresponde a la posición 1 de otro conector sin inversión de polaridad. Requiere cables de conexión dúplex AB en un extremo y cables de conexión dúplex AA en el otro extremo para una transmisión de señal adecuada.
Conexión de polaridad B
Los cables Polarity B MTP utilizan un diseño de llave hacia arriba y hacia arriba. La posición 1 de un conector corresponde a la posición 12 de otro conector. Requiere cables de conexión dúplex AB en ambos extremos para una inversión de polaridad y una transmisión de señal adecuadas.
Conexión de polaridad C
Los cables Polarity C MPO utilizan un diseño de tecla hacia arriba y hacia abajo con configuración cruzada de fibra interna. La posición 1 de un conector corresponde a la posición 2 de otro conector. Requiere cables de conexión dúplex AB en ambos extremos para un enrutamiento adecuado de la señal.
Nota:El tipo de polaridad se especifica en las reglas de denominación del producto: Polaridad A, Polaridad B o Polaridad C.
Productos relacionados
7236001 | ZCM1122HIA1X
Patch Cord MPO Hembra a MPO Hembra SM 3.0mm LSZH 12 Fibras - Patch cord de fibra monomodo para centros de datos de alta velocidad y cableado backbone
7236002 | ZCM1152HIA1X
Cable de conexión MPO hembra a MPO hembra SM 3,0 mm LSZH de 24 fibras: solución monomodo de alta densidad que admite Ethernet 40G/100G
7236003 | ZCM1127HLA1X
Patch Cord MPO Hembra a MPO Hembra OM3 3.0mm LSZH 12 Fibras - Conectividad de fibra multimodo para redes 10G/40G/100G
7236004 | ZCM1157HLA1X
Patch Cord MPO Hembra a MPO Hembra OM3 3.0mm LSZH 24 Fibras - Optimizado para redes multimodo de alta densidad (OM3)
7236005 | ZCM1128HMA1X
Cable de conexión MPO hembra a MPO hembra OM4 de 3,0 mm LSZH de 12 fibras: diseñado para conexiones multimodo de alta velocidad (OM4)
7236006 | ZCM1158HMA1X
Cable de conexión MPO hembra a MPO hembra OM4 3,0 mm LSZH de 24 fibras: solución multimodo eficiente y confiable para redes 40G/100G
Información de embalaje
Este paquete de cable de fibra óptica, fácil de manejar y bien protegido, está etiquetado y marcado por OMC de forma predeterminada. Tamaños de caja estándar: 34*22*15 cm; 44*34*24cm; 54*39*34cm. La selección de cajas depende de la cantidad del pedido. Embalaje personalizado disponible.
Servicios OEM/ODM
- Color del cable, texto impreso, material de la cubierta del cable, personalización del color del conector
- Etiqueta OEM, anillo de identificación, etiquetas de cables, diseño de caja, marcas de envío
- Diferentes niveles de calidad disponibles
