Lugar de origen: | Porcelana |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Cantidad de orden mínima: | 50 PCS |
Detalles de empaquetado: | 10 uds./bolsa de plástico |
Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | sin límite |
Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
---|---|---|---|
Tiempos de conexión: | ≤ 500 | Resistencia a la tensión: | >70N |
Temperatura de funcionamiento (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

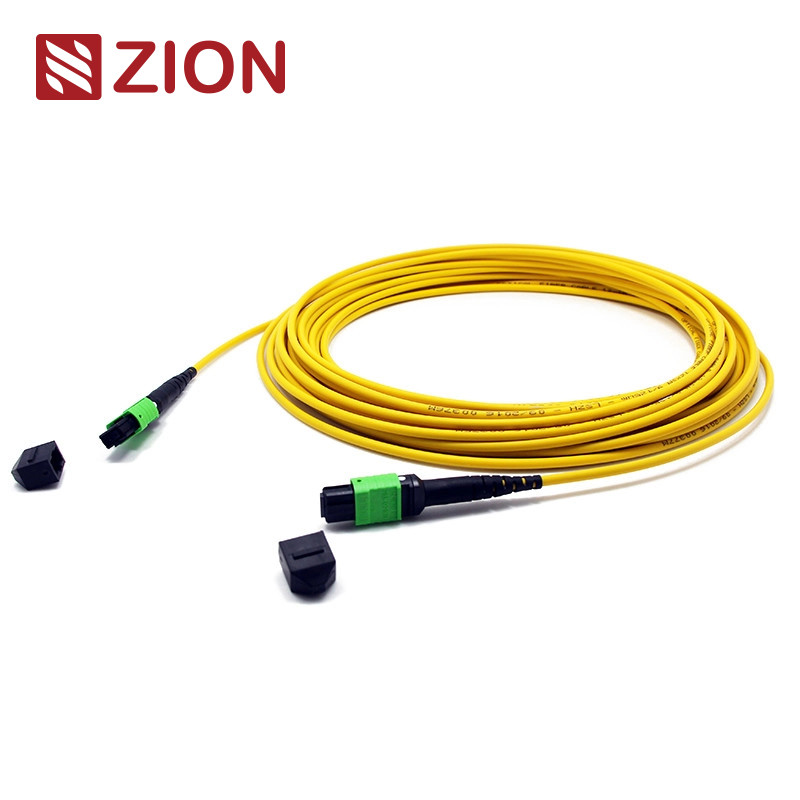

ZCM1152HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 24 | |||||||||||||||||||||||||||||||||||||||||||
|
El estándar industrial de los conectores:
|
el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
canal de la fibra del 10G obediente | ||||||||
40G y 100G IEEE 802,3 |
Especificaciones ópticas:
Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
pérdida del nsertion (MPO) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Pérdida de vuelta (MPO) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidad | <0> | |||||||
Capacidad de intercambio | ≤0.2dB | |||||||
Resistencia a la tensión | >70N | |||||||
Épocas enchufables | ≤500 | |||||||
Temperatura de funcionamiento (℃) | ·- 40 a + 85°C |
Características: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Uso: | ||||||||||||||||||||||||||||||||||||||||||||
|
Nombramiento de la información de la confirmación de Rules&Order:
Tab For Senko de vaivén MPO
Dibujo del cordón de remiendo de la fibra de MPO-MPO 12F.
Largura total (L) (m) | longitud de la tolerancia (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‘+0,5% x L/-0 |
|
La ayuda de tres métodos de la conexión guarda la polaridad correcta de MTP/MPO
Solución de la polaridad Base-24
Para alcanzar la demanda creciente para un ancho de banda más alto, 24 cables de la fibra MTP/MPO se introducen para facilitar la migración a la red 100G. Dobla la densidad de 12 que la fibra que telegrafía en la misma huella, que reduce la cuenta de la fibra, permite para menos camino del cable, y la mejora de la circulación de aire. El mantenimiento de la polaridad de base-24 MTP/MPO que telegrafía, sin embargo, es más complicado. OMC recomienda el tipo cable del tronco de A (llave-para arriba a la llave-abajo) MTP/MPO. Con nuestro tipo tipo casete del AF, ninguna necesidad de Aand Uno--UNo al cable del remiendo más. El método de la conectividad se ilustra en la imagen siguiente |
CABLE caliente del TRONCO de Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 12 | ||||||
7236002 | ZCM1152HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 24 | ||||||
7236003 | ZCM1127HLA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM3 3.0m m LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM3 3.0m m LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM4 3.0m m LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM4 3.0m m LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 12 | ||||||
7236008 | ZCM2152HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 24 | ||||||
7236009 | ZCM2127HLA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM3 3.0m m LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM3 3.0m m LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM4 3.0m m LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM4 3.0m m LSZH 24 |
Empaquetado
La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
3. Diverso nivel de calidad. |
