Descripción del producto:

ElEl cable de parches de fibra MPO-MPO 12FEs una solución de fibra óptica de alto rendimiento y alta densidad diseñada para entornos modernos de centros de datos.baja pérdida de inserción, y una alta pérdida de retorno para una transmisión de datos confiable.

Características clave:

• Tipo de conector: MPO en ambos extremos, conforme con la norma IEC 61754-7.
• Número de fibras: 12 fibras; también disponible en 24, 48, 72, 96 y 144 fibras.
• Capa de cable: LSZH robusto de 3,0 mm, que garantiza la seguridad y el cumplimiento del medio ambiente.
• Opciones polacas:
  • APC de modo único (SM): ≤ 0,35 dB (Pérdida superbaja), pérdida de retorno ≥ 60 dB.
  • PC multi-modo (MM): pérdida de inserción ≤ 0,6 dB, pérdida de retorno ≥ 35 dB.
• DurabilidadResiste hasta 200 apareamientos con cambios mínimos en el rendimiento.
• Temperatura de funcionamiento: -40°C a +85°C, por lo que es adecuado para diversos ambientes.
• Casas codificadas por color para identificar fácilmente el tipo de fibra, el pulido y el grado de los conectores.

Aplicaciones:

• Centros de datos: Ideal para el cableado de la columna vertebral de alta densidad que admite 10G, 40G y 100G Ethernet (por ejemplo, 40G QSFP+ SR4, 100G QSFP28 SR4).
• Fibra de fibra al edificio (FTTB): Para conectar redes ópticas dentro de edificios.
• Conectividad de los equipos ópticos: Se integra perfectamente con transceptores, casetes y paneles de parches.

Normas y cumplimiento:

• Cumple con las normas IEC 61754-7, IEC 61755 y Telcordia GR-1435-CORE.
• Compatible con los sistemas de cableado estructurado TIA-568-C.
• Soporta los requisitos IEEE 802.3 para 40G y 100G Ethernet.

¿Por qué elegir cables de parche MPO-MPO?

• Despliegue simplificado con conectores de terminación masiva.
• Económico para instalaciones de alta densidad con escalabilidad.
• Adaptabilidad rápida a los cambios en los tipos de conectores mediante casetes modulares.

Reglas de nombramiento e información de confirmación del pedido:

Presione la pestaña de extracción para Senko MPO

Dibujo del cable de parches de fibra MPO-MPO 12F.

Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO correcta

1Polaridad Una conexión

Por lo tanto, como se muestra en la figura siguiente, la posición 1 de uno de los cables MPO utiliza un diseño de llave hacia arriba, llave hacia abajo.
El conector corresponde a la posición 1 de otro conector. no hay polaridad de vuelta. por lo tanto, cuando usamos polaridad A cable MTP para la conexión,Debemos usar cables de parche duplex A-B en un extremo y cables de parche duplex AA en el otro extremo. Dado que en este enlace, Rx1 debe conectarse a Tx1. Si no usamos A-A cable de parche dúplex, de acuerdo con el principio de diseño de polaridad de un cable MTP, fibra 1 puede transmitir a fibra 1,Es decir, Rx1 puede transmitir a Rx1, lo que puede causar errores.

2Conexión de polaridad B.

Por lo tanto, como se muestra en la figura siguiente, la posición 1 de un conector corresponde a la posición 12 de otro conector.cuando usamos el cable MTP de polaridad B para la conexión, deberíamos usar un A-B cables de parche dúplex en ambos extremos. ya que la llave hasta el diseño de llave para ayudar a invertir la polaridad, que hace que la fibra 1 transmitir a la fibra 12, que el Rx1 transmite a Tx1.

3Conexión de polaridad C.

Al igual que los cables MPO de polaridad A, los cables MPO de polaridad C también utilizan un diseño de llave hacia arriba, llave hacia abajo.que hace que la posición 1 de un conector corresponde a la posición 2 de
Como se muestra en la figura a continuación, cuando usamos polaridad C MTP cable para la conexión, debemos utilizar un A-B cables de parche dúplex en ambos extremos.Dado que el diseño de fibra cruzada ayuda a invertir la polaridad, que hace que la fibra 1 transmita a la fibra 2, es decir, la Rx1 transmite a Tx1.

Nota:El tipo de polaridad se encuentra en las siguientes reglas de denominación: polaridad A; polaridad B; polaridad C

El cable de parches de fibra MPO caliente de Zion Communication

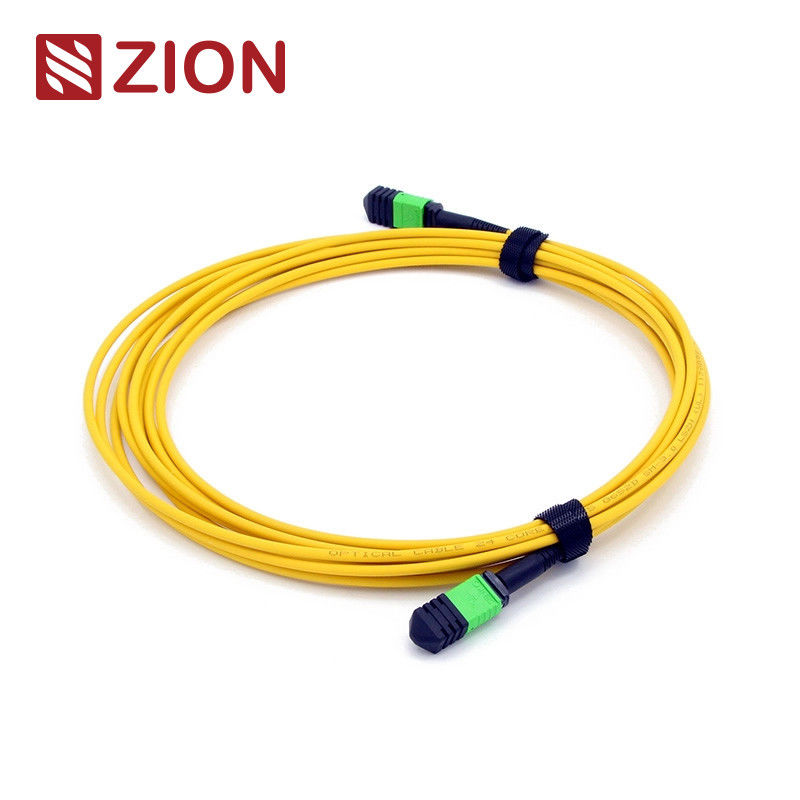

• 7236001: MPO Femenino a MPO Femenino SM 3.0mm LSZH 12 fibras Cordón de parche de fibra óptica

Descripción del producto:
Cordón de parche de 12 fibras MPO de alto rendimiento para aplicaciones de modo único. Con una chaqueta LSZH de 3,0 mm, este cordón de parche es ideal para entornos de centros de datos de alta densidad y admite 10G, 40G,y conexiones Ethernet 100G.

• 7236002: MPO Femenino a MPO Femenino SM 3.0mm LSZH 24 fibras Cordón de parche de fibra óptica

Descripción del producto:
Este cable de parche de 24 fibras MPO Female está diseñado para redes de modo único que requieren transmisión de datos de alta velocidad en una forma compacta.soporta Ethernet de hasta 100 Gbps.

• 7236003: MPO Femenino a MPO Femenino OM3 3.0mm LSZH 12 fibras Cordón de parche de fibra óptica

Descripción del producto:
Un cable de parche multimodo de 12 fibras MPO Female diseñado para redes OM3. Con una capa LSZH de 3,0 mm, garantiza un rendimiento óptimo para Ethernet 40G/100G en centros de datos y redes empresariales.

• 7236004: MPO Femenino a MPO Femenino OM3 3,0 mm LSZH 24 fibras Cordón de parche de fibra óptica

Descripción del producto:
Este cable de parche MPO Female OM3 de 24 fibras proporciona conectividad de alta densidad con un rendimiento confiable para redes multimodo.

• 7236005: MPO Femenino a MPO Femenino OM4 3,0 mm LSZH 12 fibras Cordón de parche de fibra óptica

Descripción del producto:
Experimenta una conectividad de baja pérdida y alta densidad con este cable de parche OM4 de 12 fibras MPO Female. Diseñado para centros de datos modernos, ofrece un rendimiento excepcional para conexiones Ethernet 40G/100G.

• 7236006: MPO Femenino a MPO Femenino OM4 3,0 mm LSZH 24 fibras Cordón de parche de fibra óptica

Descripción del producto:
Este cable de parche OM4 de 24 fibras está diseñado para aplicaciones multimodo de alta velocidad y alta densidad.

• 7236007: MTP Femenino a MTP Femenino SM 3,0 mm LSZH 12 fibras Cordón de parche de fibra óptica

Descripción del producto:
Un cable de parche de un solo modo de 12 fibras MTP femenino con una chaqueta LSZH de 3.0 mm. Este producto admite conectividad escalable de alta velocidad para centros de datos y cableado de la columna vertebral.

• 7236008: MTP Femenino a MTP Femenino SM 3.0mm LSZH 24 fibras Cordón de parche de fibra óptica

Descripción del producto:
Este cable de parche femenino de 24 fibras MTP es ideal para aplicaciones de modo único que requieren conexiones de alta densidad en centros de datos, con soporte para Ethernet de hasta 100 Gbps.

• 7236009: MTP Femenino a MTP Femenino OM3 3.0mm LSZH 12 fibras Cordón de parche de fibra óptica

Descripción del producto:
Un cable de parche OM3 femenino de 12 fibras MTP confiable diseñado para aplicaciones multimodo, que ofrece un rendimiento de baja pérdida para redes de alta velocidad en configuraciones compactas.

• 7236010: MTP Femenino a MTP Femenino OM3 3,0 mm LSZH 24 fibras Cordón de parche de fibra óptica

Descripción del producto:
Este cable de parche OM3 femenino de 24 fibras MTP admite aplicaciones multimodo de alta densidad, ofreciendo un rendimiento excepcional para Ethernet 40G y 100G en centros de datos.

• 7236011: MTP Femenino a MTP Femenino OM4 3.0mm LSZH 12 fibras Cordón de parche de fibra óptica

Descripción del producto:
Para redes multimodo ultra-rápidas, este cable de parche OM4 de 12 fibras MTP Female proporciona conectividad de alta densidad y baja pérdida con una chaqueta LSZH duradera.

• 7236012: MTP Femenino a MTP Femenino OM4 3,0 mm LSZH 24 fibras Cordón de parche de fibra óptica

Descripción del producto:
Un cable de parche OM4 femenino de 24 fibras MTP optimizado para aplicaciones multimodo, garantizando un excelente rendimiento y fiabilidad en entornos de alta densidad.

Embalaje

Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.

Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.

El embalaje puede ser personalizado.

Servicio OEM/ODM para usted

• Color del cable, texto impreso, material de la cubierta del cable, color del conector
• Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
• Diferente nivel de calidad.
