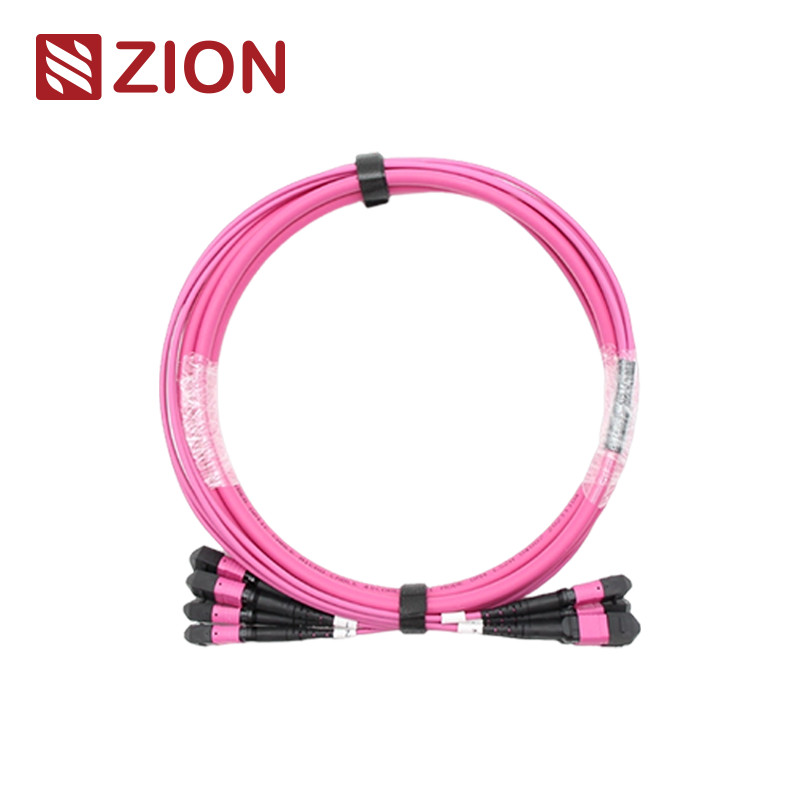

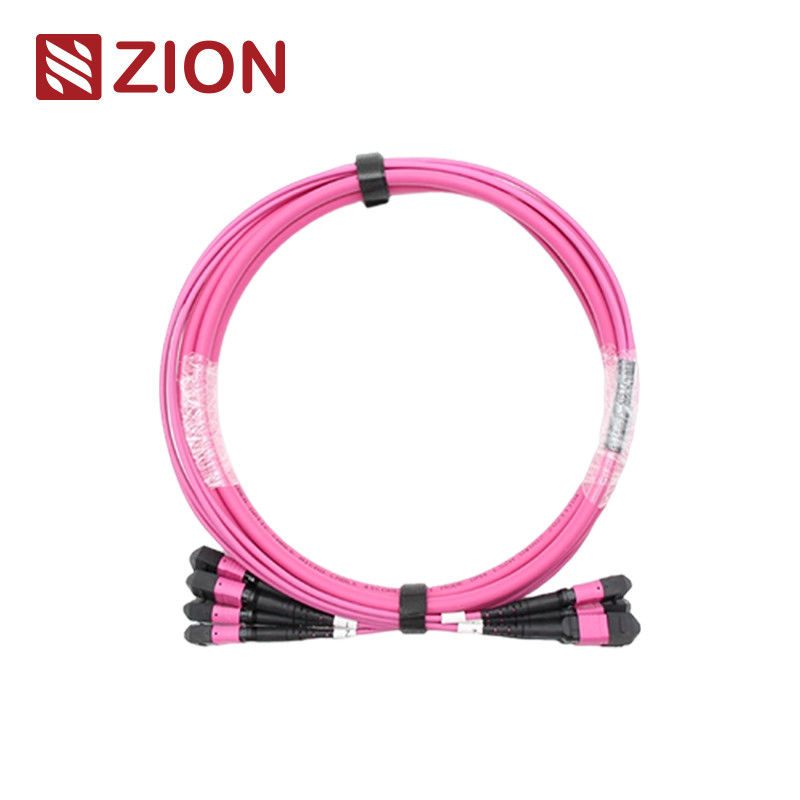

(4×12)48F Cable troncal de fibra óptica MTP OM4
Cable troncal de fibra óptica MTP OM4 de alta densidad diseñado para aplicaciones de centros de datos, implementaciones de fibra hasta el edificio y conexiones internas en equipos de transceptores ópticos.
Identificación del producto
Código Zion: ZCM22C8HIAX
Descripción Zion: (4×12)48F Cable troncal de fibra óptica MTP OM4
El conector MTP es un tipo de conector push-on multifibra diseñado para entornos de alta densidad. Este sistema de preconexión se utiliza principalmente en centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos de transceptores ópticos que admiten aplicaciones 40G, 100G y QSFP+.
Especificaciones del conector MTP
Los tipos de conectores MTP se clasifican según las regulaciones EIA/TIA-604-5 en función del recuento de núcleos, el género (macho/hembra) y la polaridad (PC o APC).
Los cables troncales MPO/MTP de 24F-144F están terminados con conectores MPO/MTP en ambos extremos, conectando módulos MPO/MTP como enlaces permanentes. Disponibles con 12, 24, 48, 60, 72, 96 o 144 fibras, estos cables admiten velocidades de hasta 10/40/100 Gbps para soluciones de centros de datos.
Estándares industriales
MTP monomodo
Referencia: EIA/TIA-604-5
Detalles de la carcasa:
SM APC: Conectores verdes + bota negra (MTP de pérdida estándar)
SM APC: Conectores amarillos + bota negra (MTP de pérdida súper baja)
MTP multimodo
Referencia: EIA/TIA-604-5
Detalles de la carcasa:
OM1&OM2 PC: Conectores beige + bota negra (MTP de pérdida estándar)
OM3&OM4 PC: Conectores aguamarina + bota negra (MTP de pérdida estándar y súper baja)
OM3&OM4 PC: Conectores violeta brezo + bota negra (MTP de pérdida estándar)
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
- Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- Cumple con 40G y 100G IEEE 802.3
Especificaciones ópticas
Pérdida de inserción (MTP) - IEC 61300-3-34
Monomodo (APC pulido de 8 grados):
Pérdida estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico)
Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Multimodo (pulido plano PC):
Pérdida estándar: ≤0,6 dB (máx.), ≤0,50 dB (típico)
Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST) - IEC 61300-3-6
Monomodo (APC pulido de 8 grados): ≤0,3 dB
Multimodo (pulido plano PC): ≤0,3 dB
Pérdida de retorno (MTP)
Monomodo (APC pulido de 8 grados): ≥60 dB
Multimodo (pulido plano PC): ≥25 dB
Especificaciones adicionales
- Pérdida de retorno (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
- Durabilidad: <0,3 dB de cambio típico (200 acoplamientos)
- Intercambiabilidad: ≤0,2 dB
- Prueba de inserción-extracción: 500 veces, IL＜0,5 dB
- Resistencia a la tracción: >70N
- Tiempos de conexión: >600
- Temperatura de funcionamiento (Monomodo APC): -40°C a +85°C
Características principales
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT con terminaciones de 4, 8, 12 y 24 fibras
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo reforzado, cable ovalado y cinta desnuda
- Carcasas con código de color para una fácil identificación
- Excelente repetibilidad e intercambiabilidad
Aplicaciones
Todos los conectores OMC MTP provienen de Senko/Nissin/Sumitomo. Los cables de conexión de fibra MTP se utilizan en tres áreas principales:
- Entornos de centros de datos de alta densidad
- Implementaciones de fibra hasta el edificio
- Conexiones internas dentro de equipos de fibra óptica
Reglas de nomenclatura y confirmación de pedido
Pestaña de extracción para Senko MTP
Materiales del producto
Construcción del cable
Conector y canal de fibra
Nota: Los conectores hembra deben conectarse con tipos de conectores macho.
Dibujo del cable troncal MTP-MTP 12F
Especificaciones de tolerancia de longitud
| Longitud total (L) (m) |
Longitud de la tolerancia (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% × L/-0 |
Métodos de conexión de polaridad MTP/MPO
Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO adecuada. Dado que el conector de unidad del cable troncal MPO/MTP de 24F-144F es MPO/MTP de 12F, comparte la misma polaridad que los cables troncales MPO/MTP de 12F individuales.
Detalles del material
Modelos populares de cables troncales MPO/MTP
- 7236055 ZCM12C2HIA: (4×12)48F Cable troncal de fibra óptica MPO SM
- 7236056 ZCM12C7HAA: (4×12)48F Cable troncal de fibra óptica MPO OM3
- 7236057 ZCM12C8HMAX: (4×12)48F Cable troncal de fibra óptica MPO OM4
- 7236058 ZCM22C2HIA: (4×12)48F Cable troncal de fibra óptica MTP SM
- 7236059 ZCM22C7HAA: (4×12)48F Cable troncal de fibra óptica MTP OM3
- 7236060 ZCM22C8HMA: (4×12)48F Cable troncal de fibra óptica MTP OM4
Embalaje
Los cables de fibra óptica se empaquetan en cajas protectoras con etiquetas OMC como estándar. Los tamaños de caja disponibles incluyen 34×22×15 cm, 44×34×24 cm y 54×39×34 cm, seleccionados en función de los requisitos de cantidad. Opciones de embalaje personalizadas disponibles.
Servicios OEM/ODM
- Colores de cable personalizados, impresión y materiales de cubierta
- Etiquetado OEM, anillos de identificación, etiquetas de cable y marcas de envío
- Múltiples niveles de calidad disponibles
Cartera de productos

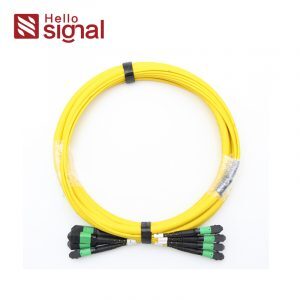

(4×12)48F Cable troncal de fibra óptica MPO SM
Redes ópticas, CABLE TRONCAL MPO-MTP, MTP/MPO, Componentes ópticos

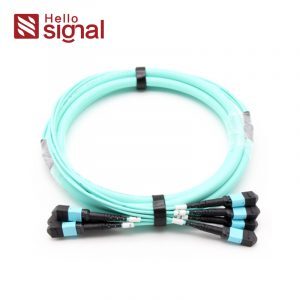

(4×12)48F Cable troncal de fibra óptica MPO OM3
