Lugar de origen: | Porcelana |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Cantidad de orden mínima: | 50 pcs |
Detalles de empaquetado: | 10 uds./bolsa de plástico |
Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | sin límite |
Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
---|---|---|---|
Resistencia a la tensión: | >70N | Prueba de inserción y tracción: | Más de 600 veces, IL |
Temperatura de funcionamiento (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||

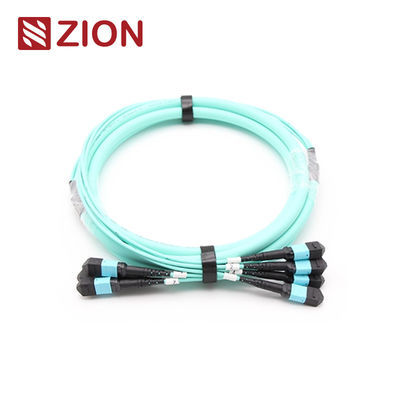

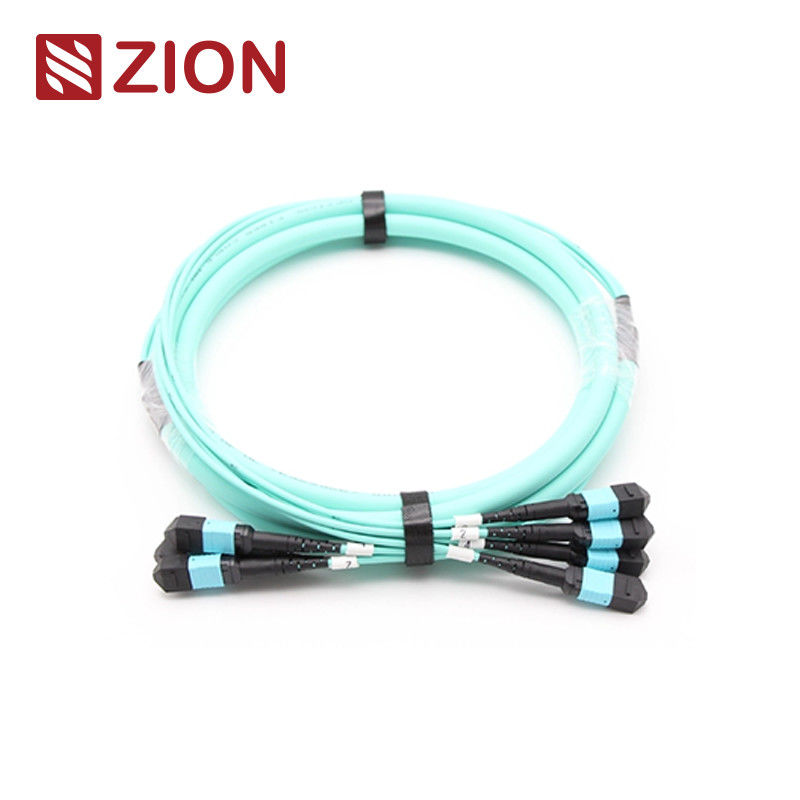

ZCM22C7HIAX | (4*12) cable del tronco de la fibra óptica de 48F MTP OM3 | |||||||
El conector de MTP es un tipo de conector de la fibra. MTP (empuje multifibra encendido) es un tipo multifilar del conector de la fibra. La fibra de alta densidad de MTP pre - el sistema de la conexión se utiliza actualmente principalmente en el uso de ambientes de alta densidad de centros de datos, el uso de la fibra óptica al edificio, y los usos internos de la conexión dentro del equipo óptico del transmisor-receptor tal como el dispositivo óptico, 40G, 100G, QSFP+. | ||||||||
Los tipos del conector de MTP se distinguen según las regulaciones EIA/TIA-604-5: números de la base (número) del arsenal, cabeza masculina (varón, hembra), polaridad (PC o APC). | ||||||||
El CABLE del TRONCO de 24F-144F MPO/MTP se termina con el conector de MPO/MTP en ambos extremos. Los cables del cable/del tronco del remiendo de MPO/MTP conectan los módulos de MPO/MTP juntos como enlace permanente. Los cables del cable/del tronco del remiendo están disponibles con 12, 24, 48,60,72, 96,144fibers. La ayuda acelera a las soluciones del centro de datos 10/40/100Gbps. Se adoptan típicamente para interconectar los casetes, los paneles o las fan-salidas construidas sólidamente de MPO/MTP, y para facilitar el despliegue rápido de la espina dorsal de alta densidad que telegrafía en centros de datos y otros altos ambientes de la fibra. Además, MPO/MTP también proporciona mucha flexibilidad y conveniencia una vez que usted tiene que cambiar el estilo del conector en los paneles de remiendo. En vez de cambiar el conector en el tronco de cable, apenas instalando un nuevo casete con el nuevo estilo del conector en el lado del cross-connect del panel de remiendo. |
El estándar industrial de los conectores:
Conector | Referencia | Vivienda de los detalles | ||||||
MTP unimodal | EIA/TIA-604-5 | SM APC: Bota verde de connectors+black (pérdida estándar MTP) SM APC: Bota amarilla de connectors+black (MTP de pequeñas pérdidas estupendo) |
||||||
MTP con varios modos de funcionamiento | EIA/TIA-604-5 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MTP) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MTP de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MTP) |
el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
canal de la fibra del 10G obediente | ||||||||
40G y 100G IEEE 802,3 |
Especificaciones ópticas:
Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
pérdida del nsertion (MPO) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Pérdida de vuelta (MPO) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidad | <0> | |||||||
Capacidad de intercambio | ≤0.2dB | |||||||
Resistencia a la tensión | >70N | |||||||
prueba del Parte-tirón | Sobre 600 veces, IL <0.5dB | |||||||
Temperatura de funcionamiento (℃) | ·- 40 a + 85°C |
Características:
pérdida de inserción baja del , pérdida de alto retorno | ||||||||
la TA del basó el conector multifibra, 4,8,12 y 24 terminaciones y los montajes del conector de la fibra | ||||||||
solución económica del para la masa-terminación de la fibra | ||||||||
diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro | ||||||||
el construyó sólidamente el cable redondo, el cable oval y las opciones desnudas de la cinta disponibles | ||||||||
viviendas del codificado por color del disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector | ||||||||
bueno en repetibilidad e intercambiabilidad |
Uso:
Todos los conectores del MTP de OMC son de Senko/Nissin/Sumitomo. El cordón de remiendo de la fibra de MTP es una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas. | ||||||||
el uso de Data Center con el alto ambiente denso del grado | ||||||||
la fibra óptica al edificio | ||||||||
el uso interno del conector en el equipo de la fibra. |
Nombramiento de la información de la confirmación de Rules&Order:
Tab For Senko de vaivén MTP
CABLE DEL TRONCO DE 24F-144F MPO/MTP
Material-cable de los productos
Conector | Canal de la fibra |
Nota: Necesidad del conector hembra de conectar con el tipo del conector macho.
Dibujo del cable del tronco de MTP-MTP 12F.
Largura total (L) (m) | longitud de la tolerancia (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‘+0,5% x L/-0 |
|
La ayuda de tres métodos de la conexión guarda la polaridad correcta de MTP/MPO
Porque el conector de la unidad del cable del tronco de 24F-144F MPO/MTP es 12F MPO/MTP, tiene tan misma polaridad que solo 12F
Cable del tronco de MPO/MTP.
Los detalles del material
CABLE caliente del TRONCO del MPO/MTP de Zion Communication
Zion Code | Zion Description | |||||||
7236055 | ZCM12C2HIAX | (4*12) cable del tronco de la fibra óptica de 48F MPO SM | ||||||
7236056 | ZCM12C7HAAX | (4*12) cable del tronco de la fibra óptica de 48F MPO OM3 | ||||||
7236057 | ZCM12C8HMAX | (4*12) cable del tronco de la fibra óptica de 48F MPO OM4 | ||||||
7236058 | ZCM22C2HIAX | (4*12) cable del tronco de la fibra óptica de 48F MTP SM | ||||||
7236059 | ZCM22C7HAAX | (4*12) cable del tronco de la fibra óptica de 48F MTP OM3 | ||||||
7236060 | ZCM22C8HMAX | (4*12) cable del tronco de la fibra óptica de 48F MTP OM4 |
Empaquetado
La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
3. Diverso nivel de calidad. |
