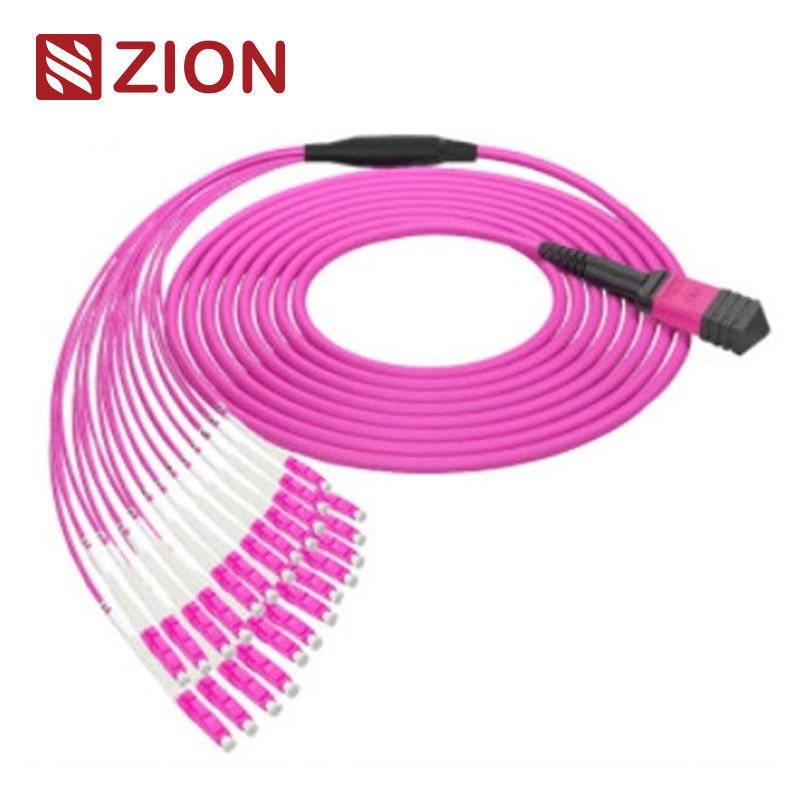

Cables de arnés rectos de 24F MTP OM4 de fibra óptica MTP-LC de 2,0 mm
Información del producto Zion
Código Zion: ZCM21A58HAAX
Descripción de Zion: Cables de arnés rectos de 24F MTP OM4 de fibra óptica MTP-LC de 2,0 mm
Descripción general del producto
El conector MTP es un conector push-on multifibra diseñado para aplicaciones de fibra óptica de alta densidad. Este cable de arnés de 24 núcleos MTP hembra a 12 LC dúplex está optimizado para la conexión directa de óptica 40G QSFP+ PLR4 a 10G SFP+ LR y entornos de centros de datos de alta densidad.
Los conectores MTP están estandarizados según las regulaciones EIA/TIA-604-5 y se distinguen por el recuento de núcleos, el género (macho/hembra) y el tipo de pulido (PC o APC).
Cumplimiento de los estándares industriales
Estándares de conectores MTP
Referencia MTP monomodo: EIA/TIA-604-5
Detalles de la carcasa MTP monomodo: SM APC: conectores verdes + bota negra (MTP de pérdida estándar)
SM APC: conectores amarillos + bota negra (MTP de pérdida súper baja)
Referencia MTP multimodo: EIA/TIA-604-5
Detalles de la carcasa MTP multimodo: OM1 y OM2 PC: conectores beige + bota negra (MTP de pérdida estándar)
OM3 y OM4 PC: conectores aguamarina + bota negra (MTP de pérdida estándar y súper baja)
OM3 y OM4 PC: conectores violeta brezo + bota negra (MTP de pérdida estándar)
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5) Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- 40G y 100G IEEE 802.3
Otros estándares de conectores
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973, etc.
- E2000: IEC61754-15
Tipos de fibra disponibles
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Especificaciones ópticas
Pérdida de inserción
MTP (IEC 61300-3-34) Monomodo (APC pulido de 8 grados): Pérdida estándar: ≤0,75 dB (máx.), ≤0,50 dB (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
MTP (IEC 61300-3-34) Multimodo (pulido plano PC): Pérdida estándar: ≤0,6 dB (máx.), ≤0,50 (típico); Pérdida súper baja: ≤0,35 dB (máx.), ≤0,20 dB (típico)
LC/SC/FC/ST (IEC 61300-3-6) Monomodo (APC pulido de 8 grados): ≤0,3 dB
LC/SC/FC/ST (IEC 61300-3-6) Multimodo (pulido plano PC): ≤0,3 dB
Pérdida de retorno
MTP Monomodo (APC pulido de 8 grados): ≥60dB
MTP Multimodo (pulido plano PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35dB
Especificaciones de rendimiento
- Durabilidad:<0,3 dB de cambio típico (200 acoplamientos)
- Intercambiabilidad: ≤0,2 dB
- Prueba de inserción-extracción: 500 veces, IL＜0,5 dB
- Resistencia a la tracción: >70N
- Tiempos de conexión: >600
- Temperatura de funcionamiento Monomodo (APC): -40°C a +85°C
Características principales
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT con terminaciones de fibra 4, 8, 12 y 24
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones disponibles de cable redondo reforzado, cable ovalado y cinta desnuda
- Carcasas con código de color para diferenciar el tipo de fibra, el tipo de pulido y el grado del conector
- Excelente repetibilidad e intercambiabilidad
Ventajas del cable MPO/MTP
- Alta calidad: preterminado, probado y empaquetado en fábrica con informes de prueba para documentación y control de calidad
- Ahorro de espacio: los diámetros pequeños disminuyen el volumen del cable y mejoran las condiciones del aire acondicionado en los centros de datos
- Eficiencia de tiempo: el diseño plug and play reduce significativamente el tiempo de instalación
Aplicaciones
Diseñado para la solución de interconexión 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y entornos de centros de datos de alta densidad. Optimizado para aplicaciones de centros de datos de alta densidad de 10/40/100G. Este cable de arnés de 24 fibras se utiliza para conectar (12) SFP+ en un panel adaptador MTP y un tronco MTP.
Todos los conectores MTP provienen de Senko/Nissin/Sumitomo. Los cables de conexión de fibra MTP se utilizan en tres áreas principales:
- Entornos de centros de datos de alta densidad
- Aplicaciones de fibra al edificio
- Aplicaciones de conectores internos en equipos de fibra
Productos relacionados
Cables de arnés rectos MTP-LC de Zion Communication:
- 7236037 ZCM11A12HIA: Cables de arnés rectos de 8F MPO SM de fibra óptica MPO-LC de 2,0 mm
- 7236038 ZCM11A22HIA: Cables de arnés rectos de 12F MPO SM de fibra óptica MPO-LC de 2,0 mm
- 7236039 ZCM11A52HIA: Cables de arnés rectos de 24F MPO SM de fibra óptica MPO-LC de 2,0 mm
- 7236040 ZCM11A17HAA: Cables de arnés rectos de 8F MPO OM3 de fibra óptica MPO-LC de 2,0 mm
- 7236041 ZCM11A27HAA: Cables de arnés rectos de 12F MPO OM3 de fibra óptica MPO-LC de 2,0 mm
- 7236042 ZCM11A57HAA: Cables de arnés rectos de 24F MPO OM3 de fibra óptica MPO-LC de 2,0 mm
- 7236043 ZCM11A18HMA: Cables de arnés rectos de 8F MPO OM4 de fibra óptica MPO-LC de 2,0 mm
- 7236044 ZCM11A28HMA: Cables de arnés rectos de 12F MPO OM4 de fibra óptica MPO-LC de 2,0 mm
- 7236045 ZCM11A58HMA: Cables de arnés rectos de 24F MPO OM4 de fibra óptica MPO-LC de 2,0 mm
- 7236046 ZCM21A12HIA: Cables de arnés rectos de 8F MTP SM de fibra óptica MPO-LC de 2,0 mm
- 7236047 ZCM21A22HIA: Cables de arnés rectos de 12F MTP SM de fibra óptica MPO-LC de 2,0 mm
- 7236048 ZCM21A52HIA: Cables de arnés rectos de 24F MTP SM de fibra óptica MPO-LC de 2,0 mm
- 7236049 ZCM21A17HAA: Cables de arnés rectos de 8F MTP OM3 de fibra óptica MPO-LC de 2,0 mm
- 7236050 ZCM21A27HAA: Cables de arnés rectos de 12F MTP OM3 de fibra óptica MPO-LC de 2,0 mm
- 7236051 ZCM21A57HAA: Cables de arnés rectos de 24F MTP OM3 de fibra óptica MPO-LC de 2,0 mm
- 7236052 ZCM21A18HMA: Cables de arnés rectos de 8F MTP OM4 de fibra óptica MPO-LC de 2,0 mm
- 7236053 ZCM21A28HMA: Cables de arnés rectos de 12F MTP OM4 de fibra óptica MPO-LC de 2,0 mm
- 7236054 ZCM21A58HMA: Cables de arnés rectos de 24F MTP OM4 de fibra óptica MPO-LC de 2,0 mm
Embalaje y personalización
El embalaje estándar incluye cables de fibra óptica etiquetados y marcados en cajas protectoras. Tamaños de cartón estándar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm (el tamaño depende de la cantidad).
Servicios OEM/ODM disponibles
- Personalización del color del cable, la impresión y el material de la cubierta
- Etiqueta OEM, anillos de identificación, etiquetas de cable y marcas de envío
- Diferentes niveles de calidad disponibles
