Lugar de origen: | Porcelana |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Cantidad de orden mínima: | 50 pcs |
Detalles de empaquetado: | 10 uds./bolsa de plástico |
Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | sin límite |
Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
---|---|---|---|
Prueba de inserción y tracción: | Más de 600 veces, IL | Resistencia a la tensión: | >70N |
Temperatura de funcionamiento (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||

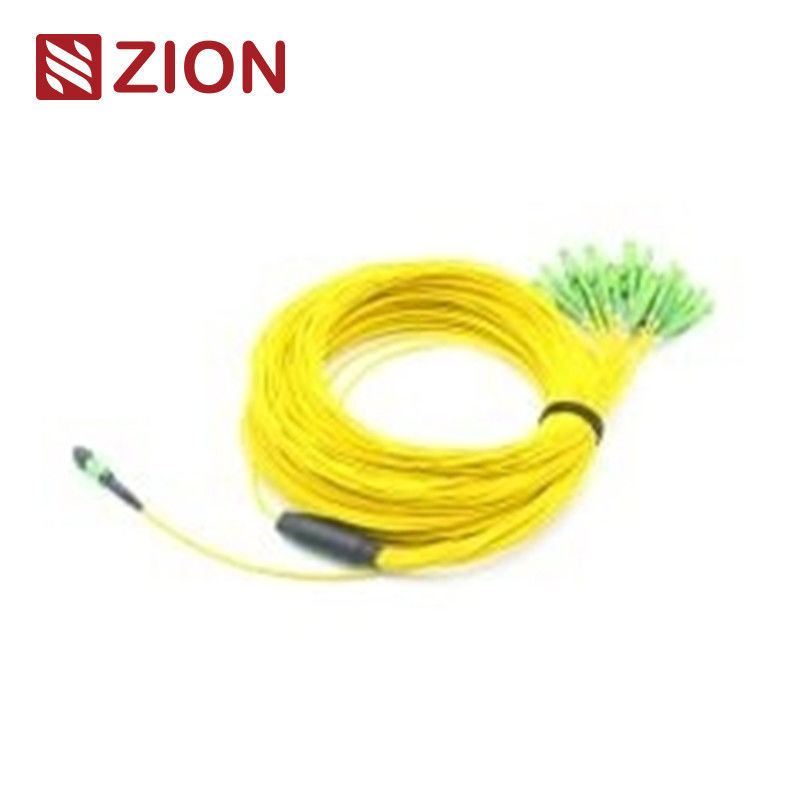

ZCM21A52HIAX | cables rectos del arnés de la fibra óptica MTP-LC 2.0m m de 24F MTP SM | |||||||
El conector de MTP es un tipo de conector de la fibra. MTP (empuje multifibra encendido) es un tipo multifilar del conector de la fibra. La fibra de alta densidad de MTP pre - el sistema de la conexión se utiliza actualmente principalmente en el uso de ambientes de alta densidad de centros de datos, el uso de la fibra óptica al edificio, y los usos internos de la conexión dentro del equipo óptico del transmisor-receptor tal como el dispositivo óptico, 40G, 100G, QSFP+. | ||||||||
Los tipos del conector de MTP se distinguen según las regulaciones EIA/TIA-604-5: números de la base (número) del arsenal, cabeza masculina (varón, hembra), polaridad (PC o APC). | ||||||||
24 hembras de los corazones MTP al duplex de 12 LC (uniboot 12xLC; 24 cables rectos del arnés del simplex) del LC 24F MTP- LC/SC/FC/ST se terminan con el conector de MTP y de LC/SC/FC/ST en ambos extremos. 24pcs (12pcs para el uniboot del LC; 24 cables del fanout del simplex del LC) se optimizan para 40G QSFP+ PLR4 a la conexión directa de la óptica de 10G SFP+ LR y a los usos de alta densidad del centro de datos. tenga misma longitud. Se diseña específicamente para la fibra de alta densidad que remienda en los centros de datos que necesitan ahorro de espacio y reducen problemas de la gestión de cable. |
||||||||
cables rectos del arnés de 24F MTP- LC/SC/FC/ST diseñados para la solución de la interconexión de 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y el centro de datos de alta densidad. Se optimiza para los usos de alta densidad del centro de datos 10/40/100G. Este 24 cables del arnés de la fibra se utilizan para conectar (12) SFP+ en un panel del adaptador de MTP y tronco de MTP. |
El estándar industrial de los conectores:
Conector | Referencia | Vivienda de los detalles | ||||||
MTP unimodal | EIA/TIA-604-5 | SM APC: Bota verde de connectors+black (pérdida estándar MTP) SM APC: Bota amarilla de connectors+black (MTP de pequeñas pérdidas estupendo) |
||||||
MTP con varios modos de funcionamiento | EIA/TIA-604-5 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MTP) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MTP de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MTP) |
el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
canal de la fibra del 10G obediente | ||||||||
40G y 100G IEEE 802,3 |
El estándar industrial de otros conectores:
SC del : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973 | ||||||||
ST del : TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973 etc | ||||||||
E2000: IEC61754-15 |
Disponible para
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Especificaciones ópticas:
Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
pérdida del nsertion (MTP) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Pérdida de vuelta (MTP) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidad | <0> | |||||||
Capacidad de intercambio | ≤0.2dB | |||||||
prueba del Parte-tirón | Sobre 600 veces, IL <0.5dB | |||||||
Resistencia a la tensión | >70N | |||||||
Temperatura de funcionamiento (℃) | ·- 40 a + 85°C |
Características:
pérdida de inserción baja del , pérdida de alto retorno | ||||||||
la TA del basó el conector multifibra, 4,8,12 y 24 terminaciones y los montajes del conector de la fibra | ||||||||
solución económica del para la masa-terminación de la fibra | ||||||||
diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro | ||||||||
el construyó sólidamente el cable redondo, el cable oval y las opciones desnudas de la cinta disponibles | ||||||||
viviendas del codificado por color del disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector | ||||||||
bueno en repetibilidad e intercambiabilidad |
Los méritos del cable del remiendo de MPO/MTP/del cable del tronco incluyen generalmente:
el alto del - calidad — los cables del cable/del tronco del remiendo de MPO/MTP es fábrica pre-terminada, probada y embalada junto con los informes de prueba. Estos informes sirven como la documentación a largo plazo y control de calidad. | ||||||||
los cables de disminución del cable/del tronco del remiendo del cable volume-MPO/MTP del tienen mismos diámetros bajos, que disminuyen el volumen del cable y mejoran las condiciones del aire acondicionado en centros de datos | ||||||||
ahorrador de tiempo — con el diseño listo para el uso especial, el cable del remiendo de MPO/MTP/los cables del tronco se puede incorporar y enchufar inmediatamente. Ayuda grandemente a reducir el tiempo de instalación. |
Uso:
cables rectos del arnés de 24F MTP- LC/SC/FC/ST diseñados para la solución de la interconexión de 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y el centro de datos de alta densidad. Se optimiza para los usos de alta densidad del centro de datos 10/40/100G. Este 24 cables del arnés de la fibra se utilizan para conectar (12) SFP+ en un panel del adaptador de MTP y tronco de MTP | ||||||||
Todos los conectores del MTP de OMC son de Senko/Nissin/Sumitomo. El cordón de remiendo de la fibra de MTP es una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas. | ||||||||
el uso de Data Center con el alto ambiente denso del grado | ||||||||
la fibra óptica al edificio | ||||||||
el uso interno del conector en el equipo de la fibra. |
Nombramiento de la información de la confirmación de Rules&Order:
Cables rectos calientes del arnés del MTP-LC de Zion Communication
Zion Code | Zion Description | |||||||
7236037 | ZCM11A12HIAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 8F MPO SM | ||||||
7236038 | ZCM11A22HIAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 12F MPO SM | ||||||
7236039 | ZCM11A52HIAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 24F MPO SM | ||||||
7236040 | ZCM11A17HAAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 8F MPO OM3 | ||||||
7236041 | ZCM11A27HAAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 12F MPO OM3 | ||||||
7236042 | ZCM11A57HAAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 24F MPO OM3 | ||||||
7236043 | ZCM11A18HMAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 8F MPO OM4 | ||||||
7236044 | ZCM11A28HMAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 12F MPO OM4 | ||||||
7236045 | ZCM11A58HMAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 24F MPO OM4 | ||||||
7236046 | ZCM21A12HIAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 8F MTP SM | ||||||
7236047 | ZCM21A22HIAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 12F MTP SM | ||||||
7236048 | ZCM21A52HIAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 24F MTP SM | ||||||
7236049 | ZCM21A17HAAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 8F MTP OM3 | ||||||
7236050 | ZCM21A27HAAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 12F MTP OM3 | ||||||
7236051 | ZCM21A57HAAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 24F MTP OM3 | ||||||
7236052 | ZCM21A18HMAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 8F MTP OM4 | ||||||
7236053 | ZCM21A28HMAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 12F MTP OM4 | ||||||
7236054 | ZCM21A58HMAX | cables rectos del arnés de la fibra óptica MPO-LC 2.0m m de 24F MTP OM4 |
Conector | Canal de la fibra |
La ayuda de tres métodos de la conexión guarda la polaridad correcta de MPO/MTP
MTP – 24 estructura-tipos a una cara 1 de x LC
MTP – – estructura-tipo a dos caras 2-Type A de 12 x LC
MTP – estructura-tipo a dos caras 2-Type B de 12 x LC
MTP – estructura-tipo a dos caras 2-Type C de 12 x LC
MTP – polaridad para MTP – estructura-tipo 3 de 12 x Uniboot LC
Los detalles del material
Empaquetado
La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
3. Diverso nivel de calidad. |
