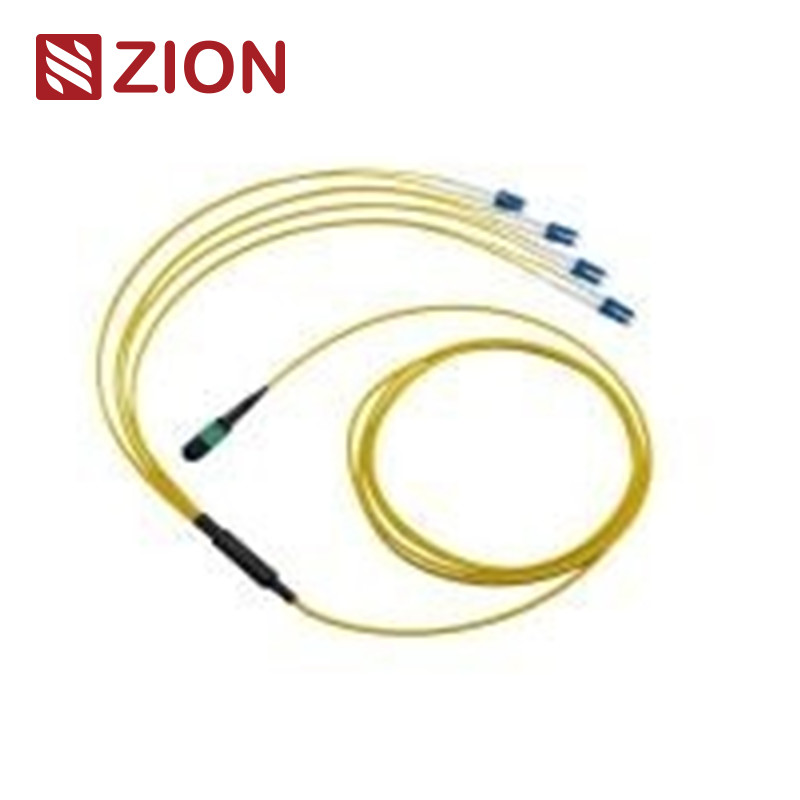

Cable de fibra óptica monomodo MTP a LC de 8 fibras
Cables de arnés rectos de alta densidad de 8 fibras MTP a LC diseñados para aplicaciones de centros de datos y conectividad de equipos transceptores ópticos.
Información del producto Zion
Código Zion: ZCM21A12HIAX
Descripción: Cables de arnés rectos 8F MTP SM Fibra Óptica MTP-LC 2.0mm
El conector MTP (Multi-Fiber Push On) es un sistema de conector de fibra de múltiples núcleos de alta densidad utilizado principalmente en entornos de centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Especificaciones del conector
Conectores monomodo MTP
Estándar de referencia: EIA/TIA-604-5
Detalles de la carcasa:
• SM APC: Conectores verdes + bota negra (MTP de pérdida estándar)
• SM APC: Conectores amarillos + bota negra (MTP de pérdida súper baja)
Conectores multimodo MTP
Estándar de referencia: EIA/TIA-604-5
Detalles de la carcasa:
• OM1 y OM2 PC: Conectores beige + bota negra
• OM3 y OM4 PC: Conectores aguamarina + bota negra
• OM3 y OM4 PC: Conectores violeta brezo + bota negra
Estándares de cumplimiento
- Cumple con el estándar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
- Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- 40G y 100G IEEE 802.3
Estándares de conectores adicionales
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973
- E2000: IEC61754-15
Configuraciones disponibles
Disponible para fibras monomodo G657A1, G657A2/B2, G657B3 y fibras multimodo OM1, OM2, OM3, OM4, OM5 con combinaciones de conectores MTP a LC, SC, FC, ST y E2000.
Especificaciones de rendimiento óptico
| Parámetro |
Monomodo (APC) |
Multimodo (PC) |
| Pérdida de inserción (MPO) |
Estándar: ≤0.75dB (máx.), ≤0.50dB (típico)
Súper bajo: ≤0.35dB (máx.), ≤0.20dB (típico) |
Estándar: ≤0.6dB (máx.), ≤0.50dB (típico)
Súper bajo: ≤0.35dB (máx.), ≤0.20dB (típico) |
| Pérdida de inserción (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| Pérdida de retorno (MPO) |
≥60dB |
≥25dB |
| Pérdida de retorno (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
≥35dB |
Especificaciones mecánicas
- Durabilidad: <0.3dB cambio típico (200 acoplamientos)
- Intercambiabilidad: ≤0.2dB
- Prueba de inserción-extracción: 500 veces, IL <0.5dB
- Resistencia a la tracción: >70N
- Tiempos de conexión: >600
- Temperatura de funcionamiento: -40°C a +85°C
Características principales
- Baja pérdida de inserción, alto rendimiento de pérdida de retorno
- Conector multifibra basado en MT con terminaciones de fibra 4, 8, 12 y 24
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo reforzado, cable ovalado y cinta desnuda
- Carcasas con código de color para una fácil identificación del tipo de fibra
- Excelente repetibilidad e intercambiabilidad
Aplicaciones
Optimizado para aplicaciones de centros de datos de alta densidad de 10/40/100G, incluyendo 40G LR4 PSM, 40GBASE-SR4 y conectividad 40G QSFP+ PLR4. Ideal para conexiones directas entre puertos QSFP+ a (4) SFP+ sin paneles de conexión intermedios.
Métodos de conexión
MTP - Estructura 8 x LC Simplex (Tipo 1)
MTP - Estructura 4 x LC Dúplex (Tipo 2)
MTP - Estructura 4 x LC Uniboot (Tipo 3)
Modelos de cable MTP-LC populares
Zion Communication ofrece una amplia gama de cables de arnés rectos MTP-LC, incluyendo variantes monomodo y multimodo en configuraciones de 8F, 12F y 24F con varios tipos de fibra (SM, OM3, OM4).
Embalaje
Embalaje protector estándar con etiquetado OMC. Disponible en múltiples tamaños de cartón (34×22×15 cm, 44×34×24 cm, 54×39×34 cm) con opciones de embalaje personalizables.
Servicios OEM/ODM
- Colores de cable, impresión y materiales de cubierta personalizados
- Etiquetado OEM, anillos de identificación y etiquetas de cable
- Embalaje y marcas de envío personalizados
- Diferentes niveles de calidad disponibles
