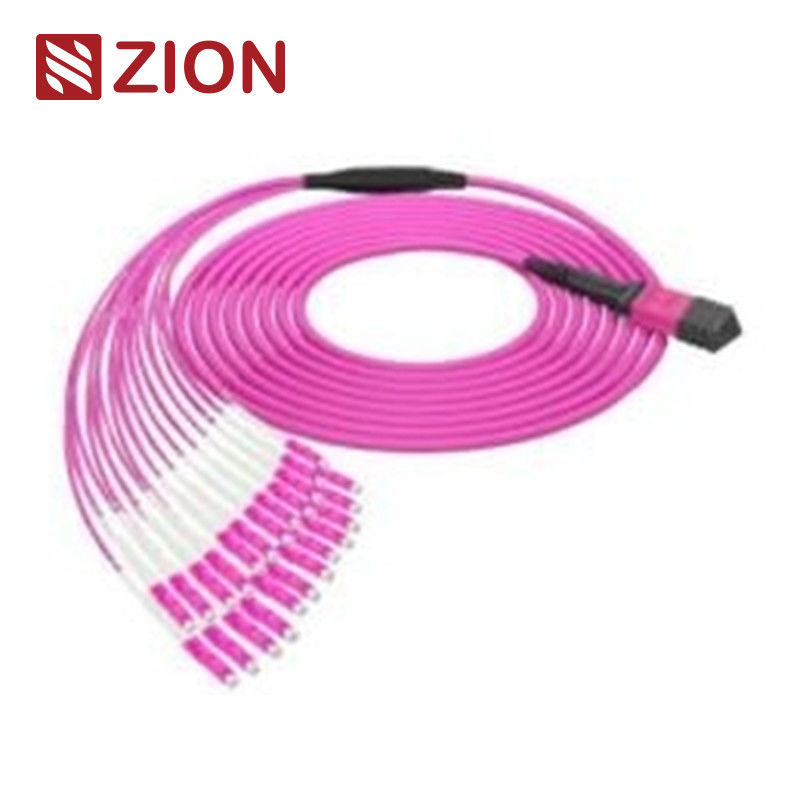

Cables de arnés rectos MPO a LC OM4 de fibra óptica MPO-LC de 24 fibras, 2,0 mm
Identificación del producto
Código Zion: ZCM11A58HAAX
Descripción: Cables de arnés rectos MPO-LC de fibra óptica OM4 MPO de 24F, 2,0 mm
Descripción general del conector MPO
El conector MPO (Multi-Fiber Push On) es un tipo de conector de fibra de múltiples núcleos diseñado para entornos de alta densidad. Este sistema se utiliza principalmente en centros de datos, aplicaciones de fibra hasta el edificio y conexiones internas dentro de equipos transceptores ópticos que admiten tecnologías 40G, 100G y QSFP+.
Especificaciones del conector
Los conectores MPO se clasifican según las normas IEC 61754-7 en función del número de núcleos, el género (Macho/Hembra) y la polaridad (PC o APC).
Configuración del producto
Los cables de arnés de 24 núcleos MPO hembra a 12 LC dúplex (12xLC uniboot; 24 LC simplex) cuentan con conectores MPO y LC/SC/FC/ST en ambos extremos. Los 24 cables de abanico individuales (12 para LC uniboot; 24 LC simplex) están optimizados para conexiones directas de óptica 40G QSFP+ PLR4 a 10G SFP+ LR y aplicaciones de centros de datos de alta densidad.
Cumplimiento de las normas industriales
- Referencia MPO monomodo: IEC 61754-7
- Referencia MPO multimodo: IEC 61754-7
- Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
- Cableado estructurado según TIA-568-C
- Cumple con 10G Fiber Channel
- 40G y 100G IEEE 802.3
Normas de conectores
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973
- E2000: IEC61754-15
Tipos de fibra disponibles
- G657A1, G657A2/B2, G657B3
- OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Especificaciones ópticas
Pérdida de inserción (MPO) monomodo: Estándar: ≤0.75dB(máx.), ≤0.50dB(típico); Súper bajo: ≤0.35dB(máx.), ≤0.20dB(típico)
Pérdida de inserción (MPO) multimodo: Estándar: ≤0.6dB(máx.), ≤0.50(típico); Súper bajo: ≤0.35dB(máx.), ≤0.20dB(típico)
Pérdida de retorno (MPO) monomodo: ≥60dB
Pérdida de retorno (MPO) multimodo: ≥25dB
Durabilidad: <0.3dB cambio típico (200 acoplamientos)
Intercambiabilidad: ≤0.2dB
Prueba de inserción-extracción: 500 veces, IL＜0.5dB
Resistencia a la tracción: >70N
Temperatura de funcionamiento: -40°C a +85°C
Características principales
- Baja pérdida de inserción, alta pérdida de retorno
- Conector multifibra basado en MT con terminaciones de fibra 4, 8, 12 y 24
- Solución económica para la terminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja y estándar pérdida
- Opciones de cable redondo reforzado, cable ovalado y cinta desnuda
- Carcasas con código de color para la diferenciación del tipo de fibra y el tipo de pulido
- Excelente repetibilidad e intercambiabilidad
Beneficios del producto
- Preterminación de fábrica de alta calidad con informes de prueba
- Los diámetros pequeños reducen el volumen del cable y mejoran el aire acondicionado
- El diseño plug and play reduce el tiempo de instalación
Aplicaciones
Diseñado para la solución de interconexión 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y centros de datos de alta densidad. Optimizado para aplicaciones de centros de datos de alta densidad de 10/40/100G. Este cable de arnés de 24 fibras conecta (12) SFP+ en paneles adaptadores MPO y troncales MPO.
Métodos de conexión y polaridad
Detalles del material
Información de embalaje
Preempaquetado de fábrica con etiquetado y marcado OMC. Tamaños de cartón estándar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Embalaje personalizado disponible.
Servicios OEM/ODM
- Color de cable, impresión y material de la cubierta personalizados
- Etiqueta OEM, anillo de identificación, etiquetas de cable y marcas de envío
- Diferentes niveles de calidad disponibles
