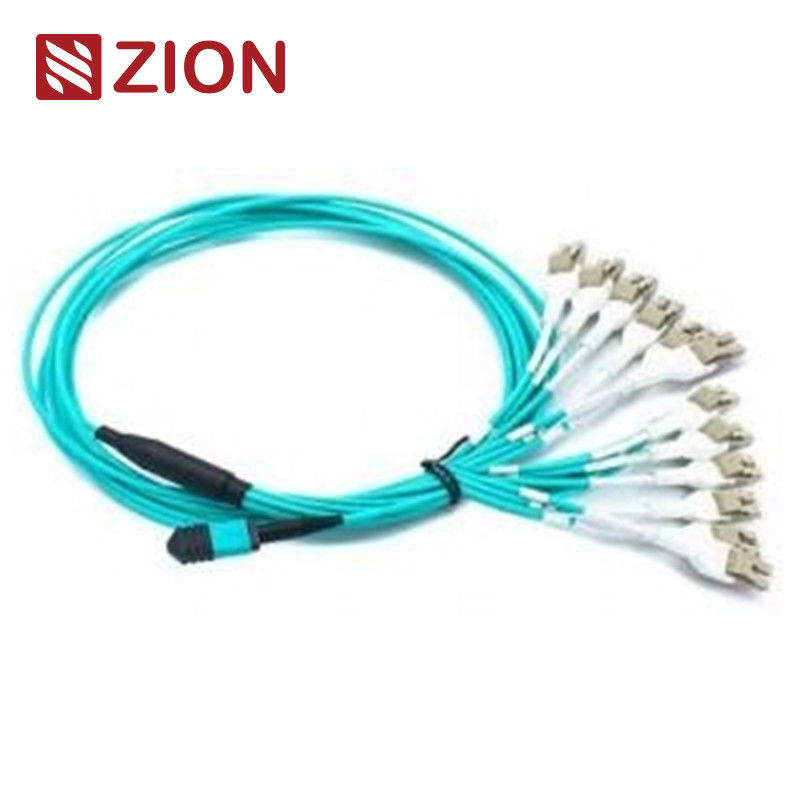

24F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
Código y descripción de Zion
Código de Zion:ZCM11A57HAAX y sus componentes
Descripción:24F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
El conector MPO es un tipo de conector de fibra.El sistema de preconexión de fibra de alta densidad MPO se utiliza actualmente principalmente en la aplicación de entornos de alta densidad de centros de datos, la aplicación de fibra óptica al edificio y las aplicaciones de conexión interna dentro del equipo de transceptor óptico, como el dispositivo óptico, 40G, 100G, QSFP +.
Los tipos de conectores MPO se distinguen de acuerdo con los reglamentos IEC 61754-7: números de núcleo (número de matriz), cabeza masculina (Hombre, Mujer), polaridad (PC o APC).
24 núcleos MPO Femenino a 12 LC Duplex (( 12xLC uniboot; 24 LC Simplex) 24F MPO- LC/SC/FC/ST Los cables de arnés recto se terminan con un conector MPO y LC/SC/FC/ST en ambos extremos.
Los cables de salida de 24pcs ((12pcs para LC uniboot;24 LC Simplex) están optimizados para conexión directa óptica de 40G QSFP + PLR4 a 10G SFP + LR y aplicaciones de centros de datos de alta densidad. tienen la misma longitud.Está diseñado específicamente para el parcheado de fibra de alta densidad en centros de datos que necesitan ahorrar espacio y reducir los problemas de gestión de cables..
24F MPO- LC/SC/FC/ST Cables de arnés recto diseñados para soluciones de interconexión 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y centros de datos de alta densidad.Está optimizado para aplicaciones de centros de datos de alta densidad 10/40/100GEste cable de arnés de 24 fibras se utiliza para conectar (12) SFP + a un panel de adaptador MPO y el tronco MPO.
Conectores Normas industriales
MPO en modo únicoEncuentro:Se aplican las siguientes condiciones:
MPO en modo únicoDetalles de la vivienda:SM APC: conectores verdes + maletero negro (MPO de pérdida estándar)
SM APC: conectores amarillos + botín negro (MPO de pérdida súper baja)
MPO MultimodoEncuentro:Se aplican las siguientes condiciones:
MPO MultimodoDetalles de la vivienda:OM1 y OM2 PC: conectores de color beige + bota negra (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)
- Cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G IEEE 802.3
Otros conectores ◄ Norma industrial
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973 Las autoridades nacionales de los Estados miembros de la Unión Europea y de los Estados miembros de la Unión Europea deben tener en cuenta las disposiciones de la presente Directiva.
- El número de unidades de producción y el número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 y JIS C5973 Las normas de seguridad de los sistemas de información de los Estados miembros son las siguientes:
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973 Etc.
- E2000: CEI61754-15 Las pruebas de seguridad de los vehículos
Disponible para
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Especificaciones ópticas
- Pérdida de inserción (MPO) (CEI 61300-3-34) Modo único (polido a 8 grados APC):Pérdida estándar:Las pérdidas son muy bajas.:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
- Pérdida de inserción (MPO) (CEI 61300-3-34)Multimodo (PC)Polvo plano):Pérdida estándar:Las pérdidas son muy bajas (max. ≤ 0,6 dB), ≤ 0,50 (típico):≤ 0,35 dB (max), ≤ 0,20 dB (típico)
- Pérdida de inserción (LC/SC/FC/ST) ((IEC 61300-3-6) Modo único (APC pulido a 8 grados):≤ 0,3 dB
- Pérdida de inserción (LC/SC/FC/ST) ((IEC 61300-3-6) Multimodo (PC de pulido plano):≤ 0,3 dB
- DurabilidadEn modo único (APC)Polido a 8 grados):Cambio típico < 0,3 dB (200 apareamientos)
- Resistencia a la tracciónEn modo único (APC)Polido a 8 grados):> 70N
- Temperatura de funcionamientoEn modo único (APC)Polido a 8 grados):-40 °C a +85 °C
Características
- Baja pérdida de inserción, alta pérdida de retorno
- Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
- Solución económica para la eliminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo robusto, cable oval y cinta desnuda disponibles
- Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
- Buena en repetibilidad e intercambiabilidad
Los méritos de MTP/MPO Patch cable/trunk cable generalmente incluyen
- Los cables de parche MTP/MPO de alta calidad son pre-terminados en fábrica, probados y empaquetados junto con los informes de prueba. Estos informes sirven como documentación a largo plazo y control de calidad.
- Disminución del volumen de los cables MTP/MPO Los cables de parche/cable de tronco tienen diámetros muy pequeños, lo que disminuye el volumen del cable y mejora las condiciones de aire acondicionado en los centros de datos
- Ahorro de tiempo Con el diseño especial de enchufe y reproducción, los cables MTP/MPO Patch pueden incorporarse e inmediatamente conectarse, lo que ayuda a reducir el tiempo de instalación.
Aplicación
24F MPO- LC/SC/FC/ST Cables de arnés recto diseñados para soluciones de interconexión 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y centros de datos de alta densidad.Está optimizado para aplicaciones de centros de datos de alta densidad 10/40/100GEste cable de arnés de 24 fibras se utiliza para conectar (12) SFP+ a un panel de adaptador MPO y al tronco MPO.
Todos los conectores MPO de OMC son de Senko/Nissin/Sumitomo.
- La aplicación del centro de datos con un entorno de alto grado de densidad
- La fibra óptica al edificio
- La aplicación de conectores internos en equipos de fibra.
Reglas de nombramiento e información de confirmación del pedido:
Los cables de arnés recto MPO-LC de Zion Communication
- 7236037 ZCM11A12HIAX::8F MPO SM Fibra óptica MPO-LC 2.0 mm Cables de arnés recto
- 7236038 ZCM11A22HIAX: 12F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236039 ZCM11A52HIAX: 24F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra óptica MPO-LC 2.0mm Cables de arnés recto
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236046 ZCM21A12HIAX: 8F MTP SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236047 ZCM21A22HIAX: 12F MTP SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236048 ZCM21A52HIAX: 24F MTP SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236050 ZCM21A27 HAAX: 12F MTP OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236051 ZCM21A57 HAAX: 24F MTP OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra óptica MPO-LC 2.0 mm Cables de arnés recto
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto
Canal de fibra de conector
Tres métodos de conexión ayudan a mantener la polaridad MTP/MPO correcta
El valor de las emisiones de CO2 de las instalaciones de combustión interna de los Estados miembros se calculará en función de las emisiones de CO2 de las instalaciones de combustión interna.
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
El valor de las emisiones de CO2 de las instalaciones de ensayo se calculará en función de las emisiones de CO2 de las instalaciones de ensayo.
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
Detalles del material
Embalaje
Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.
Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.
El embalaje puede ser personalizado.
Servicio OEM/ODM para usted
- Color del cable, texto impreso, material de la cubierta del cable, color del conector
- Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
- Diferente nivel de calidad.
