Lugar de origen: | Porcelana |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Cantidad de orden mínima: | 50 pcs |
Detalles de empaquetado: | 10 uds./bolsa de plástico |
Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | sin límite |
Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
---|---|---|---|
Resistencia a la tensión: | >70N | Prueba de inserción y tracción: | Más de 600 veces, IL |
Temperatura de funcionamiento (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||

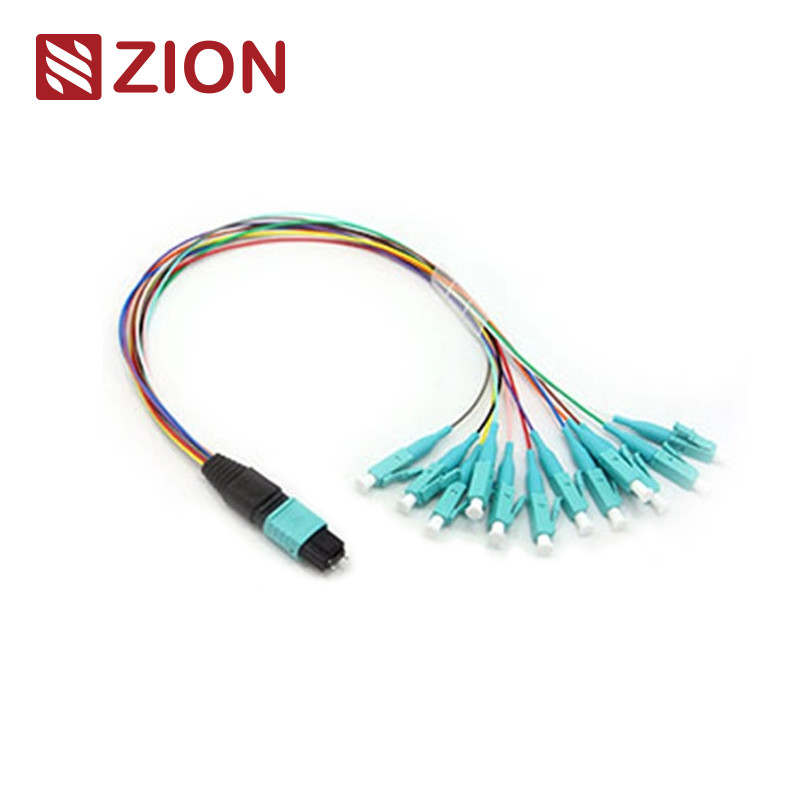

ZCM26127X | 12F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | |||||||
El conector de MTP es un tipo de conector de la fibra. MTP (empuje multifibra encendido) es un tipo multifilar del conector de la fibra. La fibra de alta densidad de MTP pre - el sistema de la conexión se utiliza actualmente principalmente en el uso de ambientes de alta densidad de centros de datos, el uso de la fibra óptica al edificio, y los usos internos de la conexión dentro del equipo óptico del transmisor-receptor tal como el dispositivo óptico, 40G, 100G, QSFP+. | ||||||||
Los tipos del conector de MTP se distinguen según las regulaciones del IEC 61754-7: números de la base (número) del arsenal, cabeza masculina (varón, hembra), polaridad (PC o APC). | ||||||||
el cable del Fanout 0.9m m de 12F MTP- LC/SC/FC/ST se diseña para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y centro de datos de alta densidad. Se optimiza para los usos de alta densidad del centro de datos 10/40/100G. Este cable del arnés de 12 fibras se utiliza para conectar (6) SFP+ en un panel del adaptador de MTP y tronco de MTP. | ||||||||
MTP (varón) - fan-hacia fuera de LC/SC/FC/ST 0.9m m los 30cm que el cable del remiendo se diseña para los casetes del módulo de MTP-LC LGX se terminan con el conector de MTP y de LC/SC/FC/ST en cada extremo. Se diseña específicamente para la fibra de alta densidad que remienda en los centros de datos que necesitan ahorro de espacio y reducen problemas de la gestión de cable. |
El estándar industrial de los conectores:
Conector | Referencia | Vivienda de los detalles | ||||||
MTP unimodal | EIA/TIA-604-5 | SM APC: Bota verde de connectors+black (pérdida estándar MTP) SM APC: Bota amarilla de connectors+black (MTP de pequeñas pérdidas estupendo) |
||||||
MTP con varios modos de funcionamiento | EIA/TIA-604-5 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MTP) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MTP de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MTP) |
el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
canal de la fibra del 10G obediente | ||||||||
40G y 100G IEEE 802,3 |
El estándar industrial de otros conectores:
SC del : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973 | ||||||||
ST del : TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973 etc | ||||||||
E2000: IEC61754-15 |
Disponible para
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Especificaciones ópticas:
Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
pérdida del nsertion (MTP) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Pérdida de vuelta (MTP) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidad | <0> | |||||||
Capacidad de intercambio | ≤0.2dB | |||||||
Resistencia a la tensión | >70N | |||||||
prueba del Parte-tirón | Sobre 600 veces, IL <0.5dB | |||||||
Temperatura de funcionamiento (℃) | ·- 40 a + 85°C |
Características:
pérdida de inserción baja del , pérdida de alto retorno | ||||||||
la TA del basó el conector multifibra, 8,12 y 24 terminaciones y los montajes del conector de la fibra | ||||||||
solución económica del para la masa-terminación de la fibra | ||||||||
diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro | ||||||||
el construyó sólidamente el cable redondo, el cable oval y las opciones desnudas de la cinta disponibles | ||||||||
viviendas del codificado por color del disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector | ||||||||
bueno en repetibilidad e intercambiabilidad |
Uso:
Todos los conectores del MTP de OMC son de Senko/Nissin/Sumitomo. MTP- el cable del Fanout 0.9m m de LC/SC/FC/ST es una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas. | ||||||||
el uso de Data Center con el alto ambiente denso del grado | ||||||||
la fibra óptica al edificio | ||||||||
el uso interno del conector en el equipo de la fibra. |
Cable caliente del Fanout 0.9m m del MPO- LC de Zion Communication
Zion Code | Zion Description | |||||||
7236031 | ZCM16117X | 8F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236032 | ZCM16127X | 12F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236033 | ZCM16157X | 24F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236034 | ZCM26117X | 8F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236035 | ZCM26127X | 12F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236036 | ZCM26157X | 24F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC |
Nombramiento de la información de la confirmación de Rules&Order:
Conector | Canal de la fibra |
Empaquetado
La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
3. Diverso nivel de calidad. |
