Código y descripción de Zion
Código de SiónSe trata de un sistema de control de las emisiones de gases de escape.

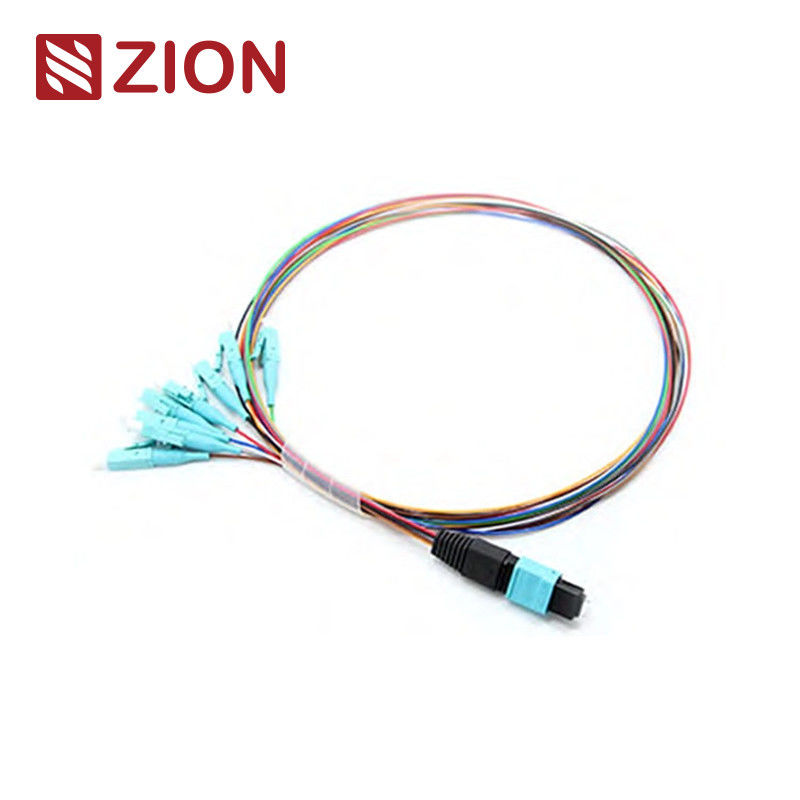

Descripción de Sion: 8F MTP ((hombre) -LC Fan-out 0,9 mm 30-35 cm cable de parche
El conector MTP es un tipo de conector de fibra.El sistema de preconexión de fibra de alta densidad MTP se utiliza actualmente principalmente en la aplicación de entornos de alta densidad de centros de datos., la aplicación de fibra óptica al edificio y las aplicaciones de conexión interna dentro del equipo de transceptor óptico, como el dispositivo óptico, 40G, 100G, QSFP +.
Los tipos de conectores MTP se distinguen de acuerdo con los reglamentos IEC 61754-7: números de núcleo (número de matriz), cabeza masculina (Hombre, Mujer), polaridad (PC o APC).
Los cables SM 8F MTP- LC/SC/FC/ST Fanout de 0.9 mm están optimizados para conexión directa óptica de 40G QSFP+ PLR4 a 10G SFP+ LR y aplicaciones de centros de datos de alta densidad.Los cables de 9 mm están optimizados para 40G QSFP + SR4 a 10G SFP + SR, 100G QSFP SR4 a 25G SFP-25G-SR-S óptica de conexión directa y aplicaciones de centros de datos de alta densidad.
Este cable de arnés de 8 fibras se utiliza para una conexión directa entre los puertos QSFP + y (4) SFP + sin paneles de parche o troncos intermedios entre ellos.
MTP (masculino) -LC/SC/FC/ST Fan-out 0.9mm 30cm cable de parche están diseñados para MTP-LC LGX módulo de casetes se terminan con MTP y LC/SC/FC/ST conector en cada extremo.Está diseñado específicamente para el parcheado de fibra de alta densidad en centros de datos que necesitan ahorrar espacio y reducir los problemas de gestión de cables..
Conectores Normas industriales
MTP en modo únicoEncuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
MTP en modo únicoDetalles de la vivienda:SM APC: conectores verdes + maletero negro (MTP de pérdida estándar)
SM APC: conectores amarillos + botín negro (MTP de pérdida súper baja)
MTP MultimodoEncuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
MTP MultimodoDetalles de la vivienda:OM1 y OM2 PC: conectores de color beige + botín negro (MTP de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MTP estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MTP de pérdida estándar)
- Cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G IEEE 802.3
Otros conectores ◄ Norma industrial
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973 Las autoridades nacionales de los Estados miembros de la Unión Europea y de los Estados miembros de la Unión Europea deben tener en cuenta las disposiciones de la presente Directiva.
-
El número de unidades de producción y el número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 y JIS C5973 Las normas de seguridad de los sistemas de información de los Estados miembros son las siguientes:
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973 Etc.
-
E2000: CEI61754-15 Las pruebas de seguridad de los vehículos
Disponible para
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
Especificaciones ópticas
Pérdida de inserción (MTP) ((CEI 61300-3-34)En modo único (APC)Polido a 8 grados):Pérdida estándar:La pérdida de energía en el aire es muy baja (máximo ≤ 0,75 dB);:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (MTP) (IEC 61300-3-34)Multimodo (PC)Polvo plano):Pérdida estándar:≤ 0,6 dB (max), ≤ 0,50 dB (típico);Pérdida muy baja:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST) (CEI 61300-3-6)Se aplicará el método de calibración de la luz de la luz de la luz.≤ 0,3 dB
Pérdida de inserción (LC/SC/FC/ST) (CEI 61300-3-6)Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:≤ 0,3 dB
Pérdida de retorno (MTP)En modo único (APC)Polido a 8 grados):≥ 60 dB(8 grados de pulido)
Pérdida de retorno (MTP)Multimodo (PC)Polvo plano):≥ 25 dB
Las pérdidas de rendimiento (LC/SC/FC/ST):Se aplican las siguientes medidas:
Las pérdidas de rendimiento (LC/SC/FC/ST):≥ 35 dB
Durabilidad:Cambio típico < 0,3 dB (200 apareamientos)
Intercambiabilidad : ≤ 0,2 dB
Prueba de inserción y extracción: 500 veces, IL¿Qué es esto?0.5 dB
Resistencia a la tracción:> 70N
Tiempo de enchufe:> 600
Temperatura de funcionamientoSe aplicará el método siguiente:-40 °C a +85 °C
Características
- Baja pérdida de inserción, alta pérdida de retorno
- Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
- Solución económica para la eliminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo robusto, cable oval y cinta desnuda disponibles
- Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
- Buena en repetibilidad e intercambiabilidad
Los méritos de MPO/MTP Patch cable/trunk cable generalmente incluyen
- Los cables de parche son pre-terminados en la fábrica, probados y empaquetados junto con los informes de prueba.
- Disminución del volumen de los cablesMPO/MTP Los cables de parche/cable de tronco tienen diámetros muy pequeños, lo que disminuye el volumen del cable y mejora las condiciones de aire acondicionado en los centros de datos
- Ahorro de tiempo Con el diseño especial de enchufe y reproducción, los cables MPO/MTP Patch se pueden incorporar e inmediatamente enchufar.
Aplicación
Todos los conectores MTP de OMC® son de Senko/Nissin/Sumitomo. El cable MTP-LC/SC/FC/ST Fanout 0.9mm es un tipo de ensamblaje de cable de alta densidad que generalmente se usa en tres áreas.
- La aplicación del centro de datos con un entorno de alto grado de densidad
- La fibra óptica al edificio
- La aplicación de conectores internos en equipos de fibra.
Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.
Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.
El embalaje puede ser personalizado.
