Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
---|---|---|---|
Resistencia a la tensión: | >70N | Prueba de inserción y tracción: | 500 veces, IL |
Temperatura de funcionamiento (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||

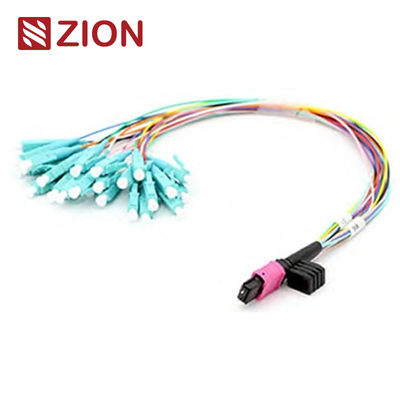

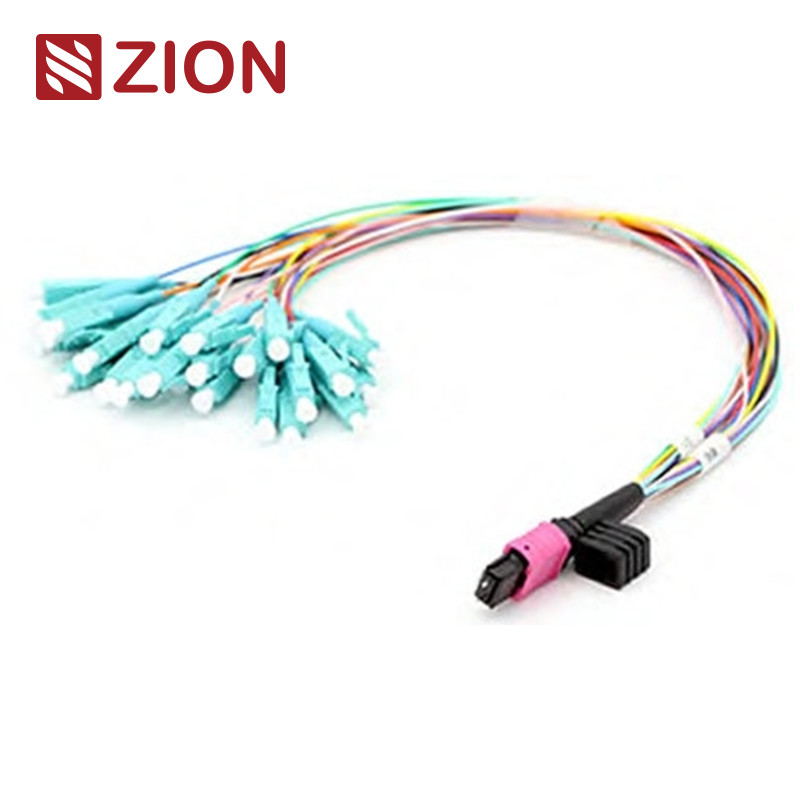

ZCM16157X | 24F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | |||||||
El conector de MPO es un tipo de conector de la fibra. MPO (empuje multifibra encendido) es un tipo multifilar del conector de la fibra. La fibra de alta densidad de MPO pre - el sistema de la conexión se utiliza actualmente principalmente en el uso de ambientes de alta densidad de centros de datos, el uso de la fibra óptica al edificio, y los usos internos de la conexión dentro del equipo óptico del transmisor-receptor tal como el dispositivo óptico, 40G, 100G, QSFP+. | ||||||||
Los tipos del conector de MPO se distinguen según las regulaciones del IEC 61754-7: números de la base (número) del arsenal, cabeza masculina (varón, hembra), polaridad (PC o APC). | ||||||||
el cable del Fanout 0.9m m de 24F MPO- LC/SC/FC/ST se diseña para la solución de la interconexión de 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 y el centro de datos de alta densidad. Se optimiza para la alta densidad 10/40/100G usos del centro de datos. Este 24 cables del arnés de la fibra se utilizan para conectar (12) SFP+ en un panel del adaptador de MPO y tronco de MPO. |
||||||||
MPO (varón) - fan-hacia fuera de LC/SC/FC/ST 0.9m m los 30cm que el cable del remiendo se diseña para los casetes del módulo de MPO-LC LGX se terminan con el conector de MPO y de LC/SC/FC/ST en cada extremo. Se diseña específicamente para la fibra de alta densidad que remienda en los centros de datos que necesitan ahorro de espacio y reducen problemas de la gestión de cable. |
El estándar industrial de los conectores:
Conector | Referencia | Vivienda de los detalles | ||||||
MPO unimodal | IEC 61754-7 | SM APC: Bota verde de connectors+black (pérdida estándar MPO) SM APC: Bota amarilla de connectors+black (MPO de pequeñas pérdidas estupendo) |
||||||
MPO con varios modos de funcionamiento | IEC 61754-7 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MPO) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MPO de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MPO) |
el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
canal de la fibra del 10G obediente | ||||||||
40G y 100G IEEE 802,3 |
El estándar industrial de otros conectores:
SC del : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 y JIS C5973 | ||||||||
ST del : TIA/EIA, FOCIS2, GR-326. IEC61754-2 y JIS C5973 etc | ||||||||
E2000: IEC61754-15 |
Disponible para
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Especificaciones ópticas:
Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
pérdida del nsertion (MPO) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Pérdida de vuelta (MPO) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidad | <0> | |||||||
Capacidad de intercambio | ≤0.2dB | |||||||
Resistencia a la tensión | >70N | |||||||
prueba del Parte-tirón | 500times, IL <0.5dB | |||||||
Temperatura de funcionamiento (℃) | ·- 40 a + 85°C |
Características:
pérdida de inserción baja del , pérdida de alto retorno | ||||||||
la TA del basó el conector multifibra, 8,12 y 24 terminaciones y los montajes del conector de la fibra | ||||||||
solución económica del para la masa-terminación de la fibra | ||||||||
diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro | ||||||||
el construyó sólidamente el cable redondo, el cable oval y las opciones desnudas de la cinta disponibles | ||||||||
viviendas del codificado por color del disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector | ||||||||
bueno en repetibilidad e intercambiabilidad |
Uso:
Todos los conectores del MPO de OMC son de Senko/Nissin/Sumitomo. MPO- el cable del Fanout 0.9m m de LC/SC/FC/ST es una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas. | ||||||||
el uso de Data Center con el alto ambiente denso del grado | ||||||||
la fibra óptica al edificio | ||||||||
el uso interno del conector en el equipo de la fibra. |
Cable caliente del Fanout 0.9m m del MPO- LC de Zion Communication
Zion Code | Zion Description | |||||||
7236031 | ZCM16117X | 8F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236032 | ZCM16127X | 12F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236033 | ZCM16157X | 24F MPO (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236034 | ZCM26117X | 8F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236035 | ZCM26127X | 12F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC | ||||||
7236036 | ZCM26157X | 24F MTP (varón) - cable del remiendo de la fan-hacia fuera 0.9m m los 30-35cm del LC |
Nombramiento de la información de la confirmación de Rules&Order:
Conector | Canal de la fibra |
Los detalles del material
Empaquetado
La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
3. Diverso nivel de calidad. |
