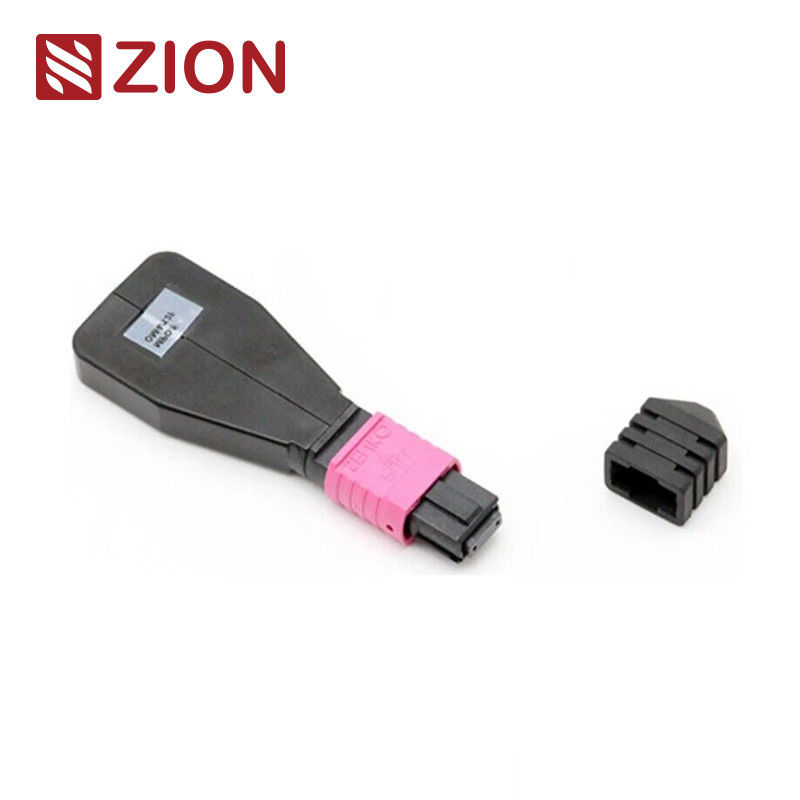

24 Fibras MTP OM4 Cables de módulo de circuito recorrido de fibra óptica para pruebas de red 40/100G

El módulo/cable de bucle óptico de fibra MTP OM4 de 24F está diseñado para pruebas y verificación de equipos de red de alta velocidad en aplicaciones de 40G y 100G.

El bucle MTP contiene un conector MTP con ambos extremos de la fibra terminados dentro del mismo conector, creando un bucle de ruta de luz completo. Esta configuración permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en las comunicaciones de red 40/100G. Al devolver las señales a la fuente, ayuda a identificar varios fenómenos de red y facilita las pruebas y la evaluación efectivas de los componentes e interfaces de la red de fibra.

Disponible en múltiples configuraciones de fibra para adaptarse a diferentes requisitos de prueba:

Los módulos de bucle MTP proporcionan señales en bucle para probar las funciones de transmisión y recepción. Se utilizan ampliamente en entornos de prueba, especialmente dentro de las redes de óptica paralela 40G y 100G. Los bucles conectan las posiciones del transmisor (TX) y del receptor (RX) de las interfaces del transceptor MTP, lo que facilita y acelera las pruebas de pérdida de inserción (IL) de los segmentos de red óptica cuando se conectan a troncales MTP y latiguillos.

Referencia: EIA/TIA-604-5
Detalles de la carcasa: SM APC: conectores verdes + bota negra (MTP de pérdida estándar)
SM APC: conectores amarillos + bota negra (MTP de pérdida súper baja)

Referencia: EIA/TIA-604-5
Detalles de la carcasa: OM1&OM2 PC: conectores beige + bota negra (MTP de pérdida estándar)
OM3&OM4 PC: conectores aguamarina + bota negra (MTP de pérdida estándar y súper baja)
OM3&OM4 PC: conectores violeta brezo + bota negra (MTP de pérdida estándar)

• Cumple con el estándar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
• Cableado estructurado según TIA-568-C
• Cumple con 10G Fiber Channel
• Cumple con 40G y 100G IEEE 802.3

Una prueba de bucle envía una señal desde un dispositivo de comunicación y la devuelve al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas de red. Los bucles ópticos de fibra prueban específicamente la fiabilidad operativa de los dispositivos ópticos al enrutar la señal desde el puerto de transmisión (Tx) de vuelta al puerto de recepción (Rx) del mismo componente.

Las pruebas de bucle óptico de fibra se utilizan comúnmente para verificar los transceptores de fibra óptica. Dado que los transceptores tienen puertos separados para recibir y transmitir señales de luz, las pruebas de bucle proporcionan el método más conveniente para el mantenimiento del transceptor. El proceso de prueba compara los patrones transmitidos con los patrones recibidos para garantizar que sean idénticos y sin errores.

Al seleccionar un bucle para transceptores específicos, considere el tipo de conector, el tipo de pulido y la compatibilidad del tipo de cable.

La línea de productos completa incluye:

Estos cables de fibra óptica se empaquetan en un embalaje bien protegido y fácil de manejar, etiquetado y marcado por OMC de forma predeterminada. Los tamaños de cartón estándar incluyen 34×22×15 cm, 44×34×24 cm y 54×39×34 cm, con selección basada en la cantidad. Hay opciones de embalaje personalizadas disponibles.

Las opciones de personalización incluyen:

Nuestra completa línea de productos incluye varios cables de conexión de salida en abanico MPO/MTP a LC y cables de arnés rectos para aplicaciones de redes ópticas.
