Inicio > Productos> MPO MTP> Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G

Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G

12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: HELLOSIGNAL® OR OEM
Cantidad de orden mínima: 50 pcs
Detalles de empaquetado: 10 uds./bolsa de plástico
Tiempo de entrega: Normalmente 25 días después de recibido el depósito.
Condiciones de pago: T/T
Capacidad de la fuente: sin límite
Mejor precio Contactar ahora
Información detallada
Diámetro de fibra: 50/125um, 62.5/125um Pérdida de inserción: Se aplican las siguientes medidas:
Pérdida de retorno: Se aplican las siguientes medidas: Prueba de inserción y extracción: Más de 600 veces, IL
Temperatura de funcionamiento (°C): -40°C ~ +80°C
Resaltar:

Cable loopback MTP de 12 fibras

,

Bucle invertido de fibra óptica OM4

,

Módulo MTP de prueba de red 40/100G

Descripción de producto

12 fibras MTP OM4 Fibra óptica módulo de retorno de bucle / cable
Módulo/cable de circuito de fibra óptica de alto rendimiento 12F MTP OM4 diseñado para pruebas y verificación de equipos de red en aplicaciones 40G/100G.

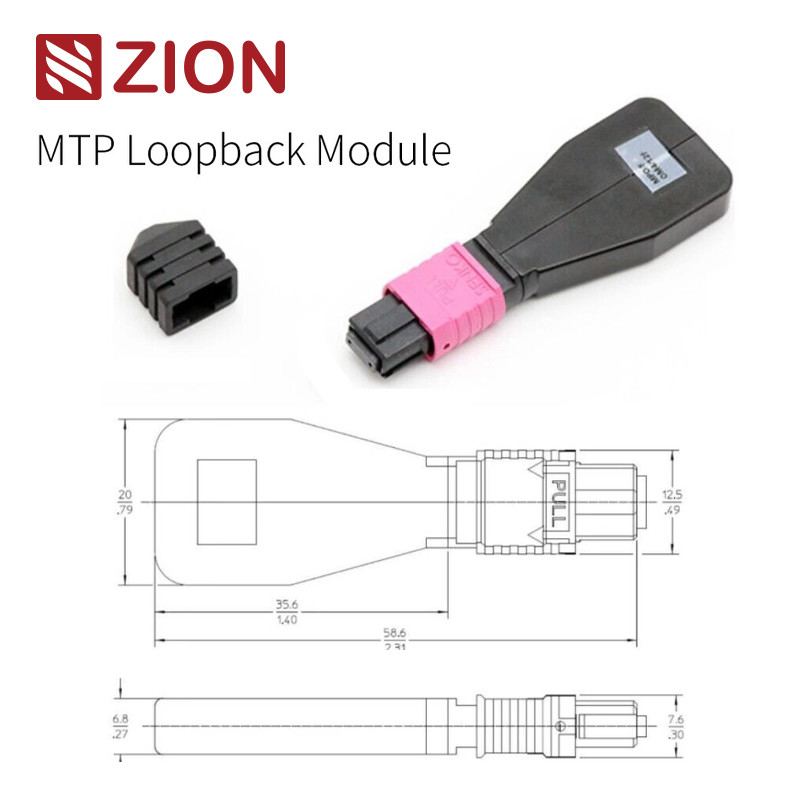

Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 0
Código y descripción de Zion
Código de Zion:Se aplicará el procedimiento siguiente:
Descripción:12F MTP OM4 Fibra óptica módulo de retorno de bucle /cable
El loopback MTP contiene saltadores de fibra MTP configurados en un arreglo de loopback,Conectando ambos extremos de la fibra en un único conector MTP para crear una trayectoria de luz continua dentro del mismo conectorEsto permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en las comunicaciones de red 40/100G.mediante el retorno de señales para identificar varios problemas potenciales y evaluar eficazmente componentes individuales o interfaces en redes de fibra.
Resumen del producto
Disponible en múltiples configuraciones para acomodar conectores MTP de 8 núcleos, 12 núcleos y 24 núcleos con varios arreglos de fibra para cumplir con los requisitos del puerto de prueba.
  • 8F MTP Fiber Loopback Module: Verifica y prueba los transceptores con interfaz MTP para los dispositivos QSFP+ 40GBASE-SR4/CSR4
  • 12F MTP Fiber Loopback Module: Verifica y prueba los transceptores con interfaz MTP para dispositivos 40GBASE-SR4 QSFP+ o 100GBASE-SR4
  • 24F MTP Fiber Loopback Module: Verifica y prueba los transceptores con interfaz MTP para dispositivos CXP/CFP de 100GBASE-SR10
Los módulos MTP Loopback proporcionan señales en bucle para probar las funciones de transmisión y recepción, ampliamente utilizados en entornos de prueba, especialmente dentro de las redes ópticas paralelas 40G y 100G.Los loopbacks están diseñados para vincular las posiciones del Transceptor (TX) y del Receptor (RX) de las interfaces del transceptor MTP, facilitando y acelerando las pruebas de IL de los segmentos de red óptica cuando están conectados a los conductores troncales/patch de MTP.
Conectores y normas industriales
MTP en modo único
Encuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
Detalles de la vivienda:
  • SM APC: conectores verdes + arranque negro (MTP de pérdida estándar)
  • SM APC: conectores amarillos + botón negro (MTP de pérdida superbaja)
MTP Multimodo
Encuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
Detalles de la vivienda:
  • OM1 y OM2 PC: conectores de color beige + botón negro (MTP de pérdida estándar)
  • OM3 y OM4 PC: conectores acuáticos + botón negro (MTP estándar y súper baja pérdida)
  • OM3 y OM4 PC: Conectores Heather Violet + botón negro (MTP de pérdida estándar)
  • Cableado estructurado por TIA-568-C
  • Compatible con el canal de fibra 10G
  • 40G y 100G IEEE 802.3 Conforme
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 1
Especificaciones del material
Especificaciones ópticas
ParámetroEspecificación
Tipo de fibraModo único
Diámetro de la fibra9/125 μm
Pérdida de inserciónEl valor de los valores de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Pérdida de retornoSM > 50 dB
Prueba de inserción y extracciónMás de 600 veces, IL < 0,5 dB
Temperatura de funcionamiento-40 °C a +80 °C
Pruebas de retorno de la fibra óptica
Una prueba de bucle transmite una señal desde un dispositivo de comunicación y la vuelve a buclear al mismo dispositivo para verificar la funcionalidad adecuada y solucionar problemas de nodos de red defectuosos. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.
Aplicaciones
Las pruebas de loopback de fibra óptica se utilizan principalmente para verificar los transceptores de fibra óptica.Las pruebas de loopback proporcionan el método más conveniente para el mantenimiento del transceptorEl proceso de prueba envía las señales láser de los puertos del transmisor a los puertos del receptor, comparando los patrones transmitidos con los patrones recibidos para garantizar un rendimiento idéntico y sin errores.
  • Compatibles con transceptores de interfaz MPO/MTP de 40G o 100G
  • Los módulos Loopback prueban la capacidad de transmisión y la sensibilidad del receptor del equipo de red de fibra óptica
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 2
Reglas de nombramiento y confirmación de orden
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 3
Conector. Canal de fibra.
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 4
Polaridad (alineación del canal)
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 5
Guía para la selección de transceptores
Al seleccionar un bucle para transceptores específicos, considere el tipo de conector, el tipo de pulido y el tipo de cable.
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 6Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 7
Productos de redundancia de fibra óptica MPO/MTP de Zion Communication
  • 7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo de bucle /cable
  • 7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo/cable de vuelta en bucle
  • 7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo de retorno de bucle / cable
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo de circuito giratorio / cable
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
  • 7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
  • 723602: ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
  • 7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo de retorno de bucle / cable
  • 7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo de retorno de bucle / cable
  • 7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo de retorno de bucle / cable
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236026 ZCM2126HXA: 12F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236027 ZCM2146HXA: 24F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
  • 7236029 ZCM2127HXA: 12F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
  • 7236030 ZCM2147HXA: 24F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
Embalaje
Estos cables de fibra óptica están envasados en un embalaje fácil de manejar y bien protegido con etiquetado OMC como estándar.con selección basada en la cantidad del pedido- Opciones de embalaje personalizadas disponibles.
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 8
Servicios de OEM/ODM
Las opciones de personalización incluyen:
  • Color del cable, impresión, material de la chaqueta, colores de los conectores
  • Etiquetas OEM, anillos de identificación, etiquetas de cable, cajas, marcas de envío
  • Diferentes niveles de calidad para cumplir con requisitos específicos
Módulo de bucle óptico MTP OM4 de 12 fibras para pruebas de red 40/100G 9
