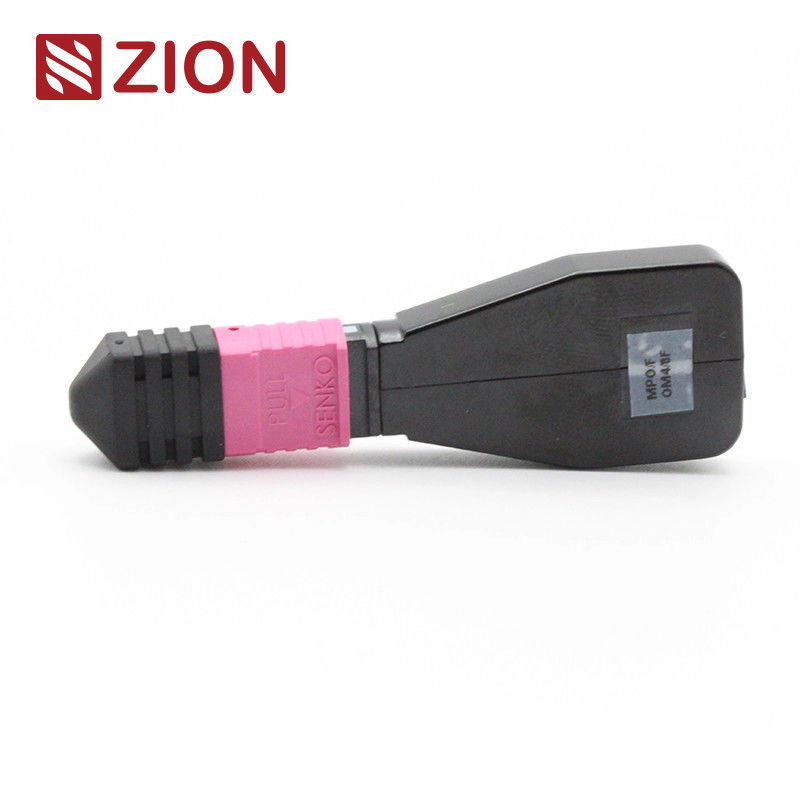

8 Fibras MTP OM4 Fibra óptica Loopback módulo para pruebas de red 40/100G

El loopback MTP contiene un conector MTP que enruta ambos extremos de la fibra al mismo conector, creando un bucle de ruta de luz completo. Esto permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en comunicaciones de red 40/100G. Al devolver señales a la fuente, ayuda a localizar diversos fenómenos de la red y permite realizar pruebas y evaluaciones efectivas de componentes o interfaces individuales dentro de las redes de fibra óptica.

Disponible en múltiples configuraciones para acomodar conectores MTP de 8, 12 y 24 núcleos con varias configuraciones de fibra para cumplir con los requisitos del puerto de prueba. El módulo de bucle invertido de fibra MTP 8F verifica y prueba específicamente transceptores con interfaces MTP para dispositivos 40GBASE-SR4/CSR4 QSFP+.

Los módulos MTP Loopback proporcionan señales en bucle para probar las funciones de transmisión y recepción. Se utilizan ampliamente en entornos de prueba, especialmente dentro de redes de óptica paralela de 40G y 100G. Estos loopbacks conectan las posiciones de Transmisión (TX) y Recepción (RX) de las interfaces del transceptor MTP y pueden facilitar las pruebas de pérdida de inserción de segmentos de red óptica cuando se conectan a troncales MTP y cables de conexión.

Referencia monomodo MTP:EIA/TIA-604-5
Detalles de la carcasa monomodo MTP:
• SM APC: Conectores verdes + funda negra (Standard Loss MTP)
• SM APC: Conectores amarillos + funda negra (MTP de pérdida súper baja)

Referencia multimodo MTP:EIA/TIA-604-5
Detalles de la carcasa multimodo MTP:
• PC OM1 y OM2: Conectores beige + funda negra (Standard Loss MTP)
• PC OM3 y OM4: conectores Aqua + funda negra (MTP estándar y de pérdida súper baja)
• PC OM3 y OM4: conectores Heather Violet + funda negra (Standard Loss MTP)

Una prueba de bucle invertido envía una señal desde un dispositivo de comunicación y la devuelve al mismo dispositivo para verificar el funcionamiento adecuado o solucionar problemas de nodos de red defectuosos. Para aplicaciones de fibra óptica, los loopbacks ópticos verifican la confiabilidad operativa de los dispositivos enrutando la señal emitida desde el extremo de transmisión (Tx) hacia el extremo de recepción (Rx) del mismo componente.

La prueba de bucle invertido de fibra óptica se utiliza comúnmente para verificar transceptores de fibra óptica. Dado que los transceptores tienen puertos separados para recibir y transmitir señales luminosas, la prueba de bucle invertido proporciona el método más conveniente para el mantenimiento del transceptor. El proceso de prueba enruta la señal láser desde el puerto del transmisor de regreso al puerto del receptor, luego compara los patrones transmitidos y recibidos para garantizar que sean idénticos y estén libres de errores.

Al seleccionar un loopback para un transceptor, considere el tipo de conector, el tipo de pulido y el tipo de cable. Las siguientes tablas proporcionan orientación para la selección de módulos transceptores de uso común.

Estos cables de fibra óptica se empaquetan en embalajes bien protegidos y de fácil manejo, etiquetados y marcados por OMC de serie. Los tamaños de cajas disponibles incluyen 34×22×15 cm, 44×34×24 cm y 54×39×34 cm. La selección de cajas depende de la cantidad del pedido. Hay opciones de embalaje personalizadas disponibles.
