Información detallada

Diámetro de la fibra:	50/125um, 62.5/125um	Pérdida de inserción:	Se aplican las siguientes medidas:
Pérdida de rendimiento:	Se aplican las siguientes medidas:	Prueba de inserción y extracción:	Más de 600 veces, IL
Temperatura de funcionamiento (°C):	-40°C ~ +80°C

Descripción de producto

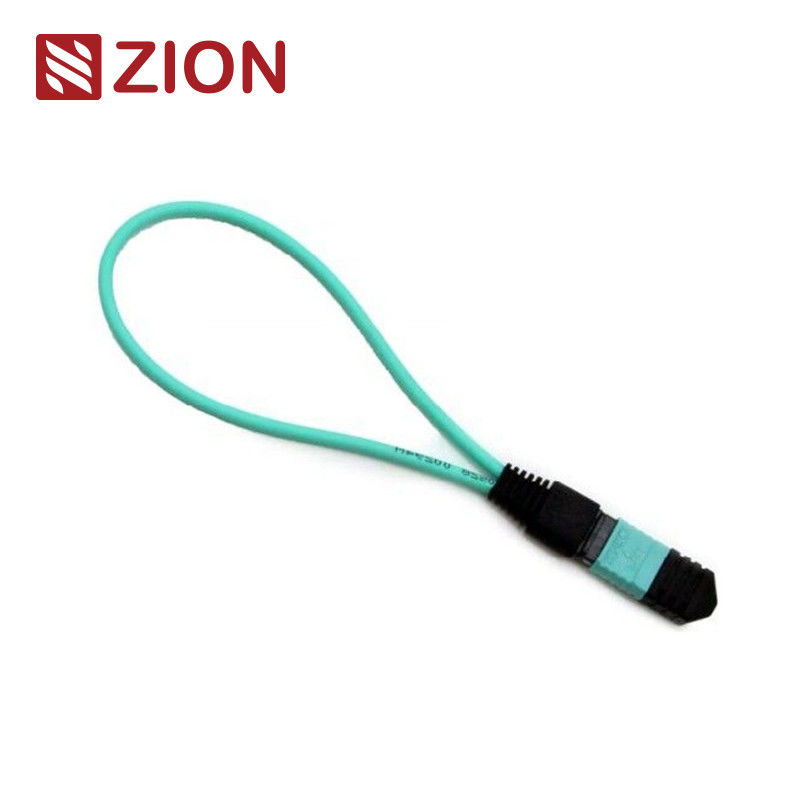

12F MTP OM3 Fibra óptica módulo de retorno de bucle /cable

Código y descripción de Zion

Código de SiónSe trata de un sistema de control de las emisiones de gases de escape.
Descripción de Sion: 12F MTP OM3 Fibra óptica módulo de retorno de bucle / cable

El bucle MTP contiene la línea de salto del anillo de retorno MTP en el LOOPBACK, y pone ambos extremos de la fibra en un conector MTP para lograr la trayectoria de la luz en el mismo conector.Capacidad de lanzamiento y sensibilidad de recepción del dispositivo, especialmente en las comunicaciones de red 40/100G,puede localizar varios fenómenos potenciales devolviendo señales para lograr pruebas y evaluación eficaces de un único coMTPnent o interfaz en la red de fibra.

Hay muchas configuraciones de circuito de fibra óptica, que pueden acomodar conectores MTP de 8 núcleos, 12 núcleos y 24 núcleos y varias configuraciones de fibra óptica para adaptarse al puerto en la prueba.El módulo 8F MTP Fiber Loopback permite la verificación y prueba de los transceptores con interfaz MTP de dispositivos QSFP + de 40GBASE-SR4/CSR4El módulo de circuito recorrido de fibra de MTP 12F permite la verificación y prueba de transceptores con interfaz MTP de dispositivos 40GBASESR4 QSFP + o 100GBASE-SR4.24F MTP Fiber Loopback Module permite la verificación y prueba de los transceptores con interfaz MTP.

Los módulos MTP Loopback proporcionan una señal en bucle para probar las funciones de transmisión y recepción.Los loopbacks se construyen para vincular las posiciones de los transceptores (TX) y receptores (RX) de las interfaces de los transceptores MTPLos loopbacks de MTP pueden facilitar y acelerar las pruebas de IL de los segmentos de redes ópticas mediante su conexión a troncos/cables de parches de MTP.

OMC ofrece una línea de conjuntos de circuito de fibra óptica MTP para la instalación y prueba de componentes y sistemas de red MTP.Estos conjuntos MTP Loopback se utilizan para probar eficazmente la capacidad del transmisor y la sensibilidad del receptor del equipo de redSe envasan en una carcasa compacta para la mayor densidad disponible para estas aplicaciones.

Conectores Normas industriales

MTP en modo únicoEncuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.

MTP en modo únicoDetalles de la vivienda:SM APC: conectores verdes + maletero negro (MTP de pérdida estándar)
SM APC: conectores amarillos + botín negro (MTP de pérdida súper baja)

MTP MultimodoEncuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.

MTP MultimodoDetalles de la vivienda:OM1 y OM2 PC: conectores de color beige + botín negro (MTP de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MTP estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MTP de pérdida estándar)

Cableado estructurado por TIA-568-C
Compatible con el canal de fibra 10G
40G y 100G IEEE 802.3

Detalles del material

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 1

Especificaciones ópticas

Punto: Parámetro
Tipo de fibra: modo único
Diámetro de la fibra: 9/125um
Pérdida de inserción: SM ((G657A1) < 1,0 dB
Pérdida de retorno: SM>50 dB
Prueba de inserción-tirón: por encima de 600 veces, IL<0,5 dB
Temperatura de funcionamiento: -40°C ~ +80°C

Pruebas de retorno de la fibra óptica

Por lo general, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkEn cuanto a las pruebas de loopback de fibra óptica, las loopbacks ópticas se utilizan para verificar la fiabilidad operativa del dispositivo.Utilizando un cable de circuito de fibra óptica o un módulo de circuito de fibra óptica para la transmisión de datos, la señal emitida por el dispositivo se enlaza desde el extremo transmisor (Tx) de un componente activo hasta el extremo receptor (Rx) del mismo componente.

Aplicación

Cuando se trata de la aplicación práctica, la prueba de loopback de fibra óptica a menudo se emplea para verificar los transceptores de fibra óptica.Dado que el transceptor tiene dos puertos para recibir y transmitir la señal de luzPor lo tanto, la prueba de loopback de fibra óptica es la forma más conveniente para el mantenimiento del transceptor.El proceso de prueba es por el encaminamiento de la señal láser desde el puerto del transmisor de vuelta al puerto receptorLuego, el patrón transmitido se compara con el patrón recibido para asegurarse de que son idénticos y no tienen error.

Colocados con transceptores de interfaz MPO/MPO de 40G o 100G
El módulo Loopback se puede utilizar para probar la capacidad de transmisión y la sensibilidad del receptor de los equipos de red de fibra óptica.

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 2

Reglas de nombramiento e información de confirmación del pedido:

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 3

Canal de fibra de conector

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 4

Polaridad (alineación del canal)

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 5

¿Cuál elegir para un transceptor específico?

Teniendo en cuenta las características comunes del transceptor y el loopback, debemos pensar en el tipo de conector, el tipo de pulido y el tipo de cable al seleccionar un loopback para el transceptor.La guía de selección para algunos módulos de transceptores más utilizados se resume en las siguientes tablas.

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 6

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 7

Conclusión

Este post discute las opciones específicas de fibra loopback para algunos de los transceptores de fibra óptica más utilizados.También podemos saber cómo elegir un bucle adecuado para él obteniendo detalles sobre su tipo de interfaz, contacto físico y tipo de cable.

La red de fibra óptica MPO de Zion Communication

7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo de retorno de bucle / cable
7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo/cable de retorno de bucle
7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo de retorno de bucle / cable
7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236018 ZCM1146HXA: 24F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle /cable
723602: ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236025 ZCM2116HXA: MTP OM3 de 8F módulo de circuito de fibra óptica /cable
7236026 ZCM2126HXA: 12F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
7236027 ZCM2146HXA: 24F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
7236028 ZCM2117HXA: módulo/cable de retorno de fibra óptica OM4 MTP 8F
7236029 ZCM2127HXA: 12F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
7236030 ZCM2147HXA: 24F MTP OM4 Fibra óptica módulo de retorno de bucle / cable

Embalaje

Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.

Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.

El embalaje puede ser personalizado.

Cable/módulo de bucle invertido de fibra óptica MTP OM3 de 12 fibras 8

Servicio OEM/ODM para usted

Color del cable, texto impreso, material de la cubierta del cable, color del conector
Etiqueta del fabricante, anillo de identificación, etiqueta del cable,caja, marcas de envío
Diferente nivel de calidad.

	8F MPO ((hombre) -LC Fan-out 0,9 mm 30-35 cm cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	12F MPO ((hombre) -LC Fan-out 0.9mm 30-35cm el cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	24F MPO ((hombre) -LC Fan-out 0.9mm 30-35cm cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	8F MTP (masculino) -LC Cable de parche de 30-35 cm con ventilador de 0.9 mm	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	12F MTP (masculino) -LC Cable de parche de 30-35 cm	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	24F MTP ((hombre) -LC Fan-out 0.9mm 30-35cm Cable de parche	Red óptica,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,MTP/MPO,Componentes ópticos
	8F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
	12F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
	24F MPO SM Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
	8F MPO OM3 Fibra óptica MPO-LC 2,0 mm Cables de arnés recto	Red óptica,Los cables de arnés recto MPO-MTP-LC 2.0 mm,MTP/MPO,Componentes ópticos
