12 fibras MPO OM4 Fibra óptica módulo/cable
Código y descripción de Zion
Código de Zion:Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

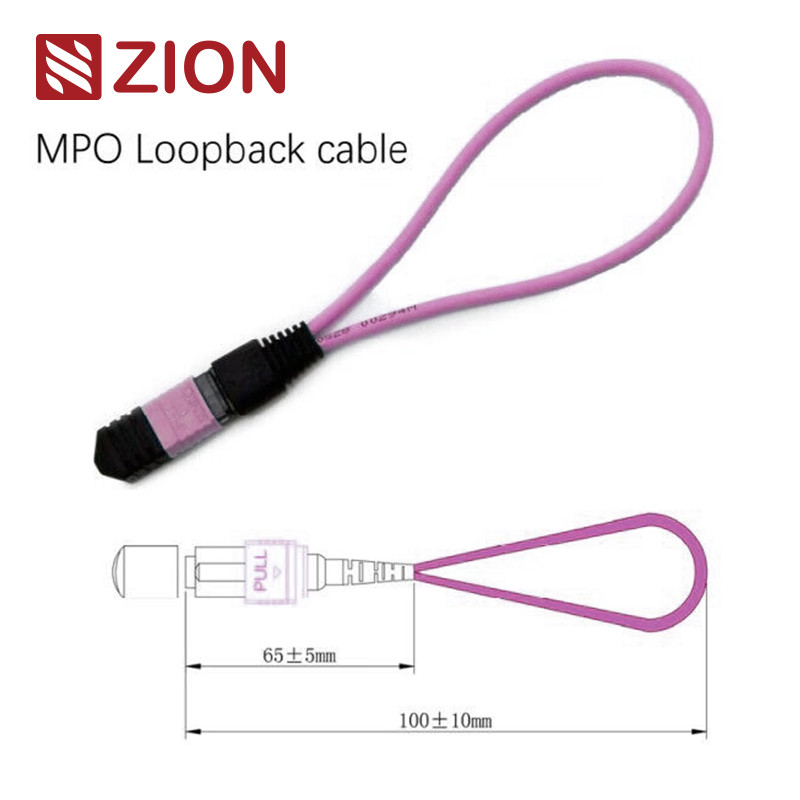

Descripción:12F MPO OM4 Fibra óptica módulo de retorno de bucle /cable
El loopback MPO contiene líneas de salto de anillo de MPO en la configuración LOOPBACK, con ambos extremos de la fibra terminados en un conector MPO para crear una trayectoria de luz dentro del mismo conector.Esto permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, especialmente en las comunicaciones de red 40/100G.ayuda a localizar diversos problemas potenciales y permite pruebas y evaluaciones eficaces de componentes o interfaces individuales dentro de las redes de fibra óptica.
Los circuitos de loopback de fibra óptica están disponibles en múltiples configuraciones para acomodar conectores MPO de 8 núcleos, 12 núcleos y 24 núcleos con varias configuraciones de fibra para pruebas integrales de puertos.El módulo 12F MPO Fiber Loopback permite específicamente la verificación y prueba de transceptores con interfaces MPO para dispositivos 40GBASE-SR4 QSFP+ o 100GBASE-SR4.
Los módulos MPO Loopback proporcionan una señal en bucle para probar las funciones de transmisión y recepción.Los loopbacks están diseñados para vincular las posiciones de los transceptores (TX) y receptores (RX) de las interfaces de los transceptores MPO. Los loopbacks de MPO facilitan y aceleran las pruebas de pérdida de inserción (IL) de los segmentos de red óptica cuando se conectan a troncos y cables de parche de MPO.
Conectores Estándar industrial
Se aplicará el método de referencia de MPO:Se aplican las siguientes condiciones:
Detalles de la vivienda de MPO de modo único:SM APC: conectores verdes + maletero negro (MPO de pérdida estándar)
SM APC: conectores amarillos + bota negra (MPO de pérdida súper baja)
Se aplicará el método de referencia de MPO Multimode:Se aplican las siguientes condiciones:
Detalles de la carcasa multimodo del MPO:
OM1 y OM2 PC: conectores de color beige + botín negro (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)
- Cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G IEEE 802.3
Detalles de los materiales
Especificaciones ópticas
Tipo de fibra:
Módulo multimodo
Diámetro de la fibra:
50/125um, 62.5/125um
Pérdida de inserción:
Se aplican las siguientes medidas:
Pérdida de retorno:
Se aplican las siguientes medidas:
Prueba de inserción y extracción:
500 veces, IL < 0,5 dB
Temperatura de funcionamiento:
-40°C ~ +80°C
Pruebas de retorno de la fibra óptica
Una prueba de bucle consiste en enviar una señal desde un dispositivo de comunicación y volver a hacerlo al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas en nodos de red defectuosos.Para ensayos de circuito de fibra óptica, los loopbacks ópticos verifican la fiabilidad operativa de los dispositivos.la señal emitida por el dispositivo se enlaza desde el extremo transmisor (Tx) al extremo receptor (Rx) del mismo componente.
Aplicaciones
Los cables de arnés recto 12F MPO-LC/SC/FC/ST están diseñados para aplicaciones de centros de datos de alta densidad y 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4.Optimizado para requisitos de centros de datos de alta densidad 10/40/100G.
- Aplicaciones de centros de datos con entornos de alta densidad
- Fibra para las instalaciones del edificio
- Aplicaciones de conectores internos en equipos de fibra
Reglas de nombramiento e información de confirmación de orden
Conector y canal de fibra
Polaridad (alineación del canal)
Guía de selección para transceptores específicos
Al seleccionar un bucle para pruebas de transceptores, considere el tipo de conector, el tipo de pulido y la compatibilidad del tipo de cable.Las tablas siguientes proporcionan una guía de selección para los módulos de transceptores de uso común..
Conclusión
Esta guía analiza opciones específicas de circuito de fibra para los transceptores de fibra óptica más utilizados.Las soluciones adecuadas se pueden seleccionar comprendiendo su tipo de interfaz, los requisitos de contacto físico y las especificaciones del cable.
Productos de red de fibra óptica MPO de Zion Communication
- 7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo/cable de retorno de bucle
- 7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo/cable de vuelta en bucle
- 7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo/cable de retorno de bucle
- 7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo/cable de vuelta en bucle
- 7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo/cable de retorno de bucle
- 7236018 ZCM1146HXA: 24F MPO OM3 módulo/cable de fibra óptica de retorno al ciclo
- 7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo/cable de vuelta en bucle
- 7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle/cable
- 7236021 ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo/cable de retorno de bucle
- 7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo/cable de vuelta en bucle
- 7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo/cable de retorno de bucle
- 7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo/cable de vuelta en bucle
- 7236025 ZCM2116HXA: 8F MTP OM3 módulo/cable de fibra óptica de circuito giratorio
- 7236026 ZCM2126HXA: 12F MTP OM3 módulo/cable de fibra óptica de vuelta en bucle
- 7236027 ZCM2146HXA: 24F MTP OM3 módulo/cable de fibra óptica de vuelta en bucle
- 7236028 ZCM2117HXA: 8F MTP OM4 módulo/cable de redirección de fibra óptica
- 7236029 ZCM2127HXA: 12F MTP OM4 módulo/cable de fibra óptica de vuelta al ciclo
- 7236030 ZCM2147HXA: 24F MTP OM4 módulo/cable de fibra óptica de vuelta en bucle
Embalaje
Estos cables de fibra óptica están envasados en un embalaje fácil de manejar, bien protegido, etiquetado y marcado por OMC como estándar.La selección de la caja depende de la cantidad del pedidoLas opciones de embalaje personalizado están disponibles.
Servicios de OEM/ODM
Servicios de personalización disponibles para:
- Color del cable, texto de impresión, material de la cubierta del cable, colores de los conectores
- Etiquetas OEM, anillos de identificación, etiquetas de cable, cajas, marcas de envío
- Diferentes niveles de calidad para cumplir con requisitos específicos
