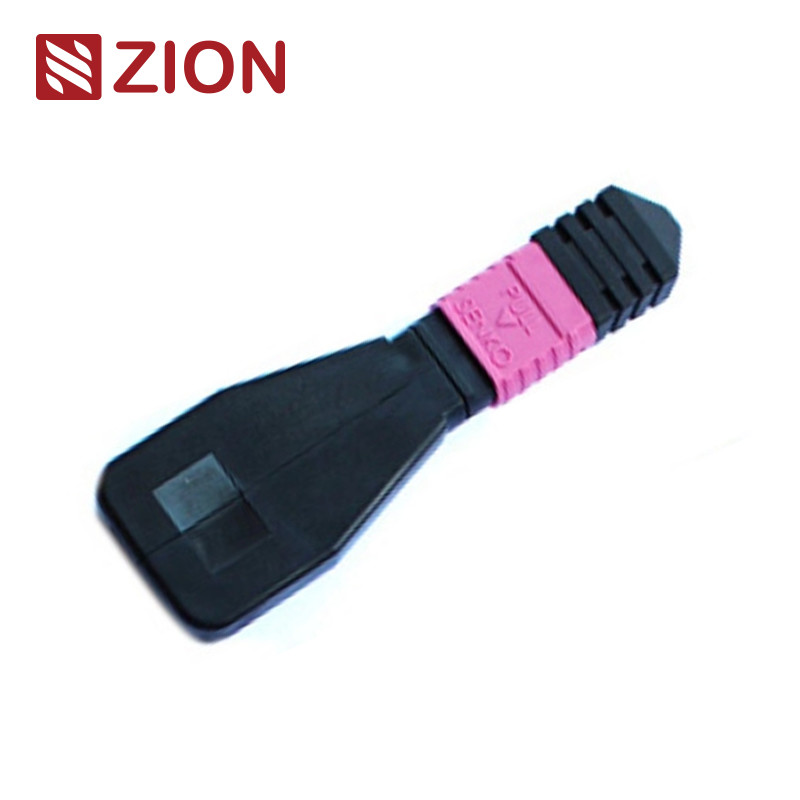

Módulo/Cable de bucle óptico de fibra MPO OM4 de 8 fibras
El módulo/cable de bucle óptico de fibra MPO OM4 de 8F está diseñado para probar y verificar equipos de red en entornos de comunicación de datos de alta velocidad.
Identificación del producto
Código Zion: ZCM1117HXA1
Descripción Zion: Módulo/Cable de bucle óptico de fibra MPO OM4 de 8F
El bucle MPO contiene conectores MPO que conectan ambos extremos de la fibra dentro del mismo conector, creando una ruta óptica cerrada. Esto permite probar la capacidad de lanzamiento y la sensibilidad de recepción del dispositivo, particularmente en las comunicaciones de red de 40/100G. Al devolver las señales a la fuente, ayuda a localizar varios fenómenos de red y facilita las pruebas y la evaluación efectivas de componentes o interfaces individuales dentro de las redes de fibra óptica.
Opciones de configuración
Los bucles de fibra óptica están disponibles en múltiples configuraciones para adaptarse a conectores MPO de 8, 12 y 24 núcleos con varias configuraciones de fibra para que coincidan con los requisitos del puerto de prueba.
- Módulo de bucle de fibra MPO 8F: Verifica y prueba transceptores con interfaz MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
- Módulo de bucle de fibra MPO 12F: Verifica y prueba transceptores con interfaz MPO - dispositivos 40GBASESR4 QSFP+ o 100GBASE-SR4
- Módulo de bucle de fibra MPO 24F: Verifica y prueba transceptores con interfaz MPO - dispositivos 100GBASESR10 CXP/CFP
Aplicaciones de prueba
Los módulos de bucle MPO proporcionan señales en bucle para probar las funciones de transmisión y recepción. Se utilizan ampliamente en entornos de prueba, especialmente en redes ópticas paralelas de 40G y 100G. Los bucles conectan las posiciones de Transmisores (TX) y Receptores (RX) de las interfaces de transceptor MPO, lo que facilita y acelera las pruebas de pérdida de inserción (IL) de segmentos de red óptica cuando se conectan a troncales MPO y cables de conexión.
Estándares de conector
Referencia MPO monomodo: IEC 61754-7
Detalles de la carcasa monomodo MPO:
- SM APC: Conectores verdes + bota negra (MPO de pérdida estándar)
- SM APC: Conectores amarillos + bota negra (MPO de pérdida súper baja)
Referencia MPO multimodo: IEC 61754-7
Detalles de la carcasa multimodo MPO:
- OM1 y OM2 PC: Conectores beige + bota negra (MPO de pérdida estándar)
- OM3 y OM4 PC: Conectores aguamarina + bota negra (MPO de pérdida estándar y súper baja)
- OM3 y OM4 PC: Conectores violeta brezo + bota negra (MPO de pérdida estándar)
Estándares de cumplimiento:
• Cumple con el estándar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cumple con TIA-604-5(FOCIS5)
• Cableado estructurado según TIA-568-C
• Cumple con 10G Fiber Channel
• 40G y 100G IEEE 802.3
Detalles de los materiales
Especificaciones ópticas
| Parámetro | Especificación |
|---|
| Tipo de fibra | Multimodo |
| Diámetro de la fibra | 50/125um, 62.5/125um |
| Pérdida de inserción | MM < 1.0dB |
| Pérdida de retorno | MM > 25dB |
| Prueba de inserción-extracción | 500 veces, IL < 0.5dB |
| Temperatura de funcionamiento | -40℃ a +80℃ |
Pruebas de bucle de fibra óptica
Una prueba de bucle implica enviar una señal desde un dispositivo de comunicación y devolverla al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas de nodos de red defectuosos. Los bucles ópticos verifican la fiabilidad operativa de los dispositivos al conectar la señal emitida desde el extremo de transmisión (Tx) de vuelta al extremo de recepción (Rx) del mismo componente.
Aplicaciones
Los cables de arnés rectos 12F MPO-LC/SC/FC/ST están diseñados para aplicaciones de centro de datos 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 y de alta densidad. Optimizados para entornos de centro de datos de alta densidad de 10/40/100G.
Todos los conectores MPO OMC provienen de Senko/Nissin/Sumitomo. Los cables de conexión de fibra MPO son conjuntos de cables de alta densidad utilizados en tres áreas principales:
- Aplicaciones de centros de datos con entornos de alta densidad
- Instalaciones de fibra al edificio
- Aplicaciones de conectores internos en equipos de fibra
Reglas de nomenclatura y confirmación de pedido
Conector y canal de fibra
Polaridad (alineación de canales)
Guía de selección de transceptores
Al seleccionar un bucle para un transceptor, considere el tipo de conector, el tipo de pulido y el tipo de cable. Las siguientes tablas proporcionan orientación de selección para los módulos transceptores de uso común:
Conclusión
Esta guía proporciona opciones específicas de bucle de fibra para transceptores de fibra óptica de uso común. Para los módulos transceptores no mencionados, se pueden seleccionar bucles adecuados comprendiendo el tipo de interfaz, el contacto físico y los requisitos del tipo de cable.
Productos de bucle óptico de fibra MPO de Zion Communication
7236013 ZCM1111HXA: Módulo/Cable de bucle óptico de fibra SM MPO 8F
7236014 ZCM1121HXA: Módulo/Cable de bucle óptico de fibra SM MPO 12F
7236015 ZCM1141HXA: Módulo/Cable de bucle óptico de fibra SM MPO 24F
7236016 ZCM1116HXA: Módulo/Cable de bucle óptico de fibra OM3 MPO 8F
7236017 ZCM1126HXA: Módulo/Cable de bucle óptico de fibra OM3 MPO 12F
7236018 ZCM1146HXA: Módulo/Cable de bucle óptico de fibra OM3 MPO 24F
7236019 ZCM1117HXA: Módulo/Cable de bucle óptico de fibra OM4 MPO 8F
7236020 ZCM1127HXA: Módulo/Cable de bucle óptico de fibra OM4 MPO 12F
723602: ZCM1147HXA: Módulo/Cable de bucle óptico de fibra OM4 MPO 24F
7236022 ZCM2111HXA: Módulo/Cable de bucle óptico de fibra SM MTP 8F
7236023 ZCM2121HXA: Módulo/Cable de bucle óptico de fibra SM MTP 12F
7236024 ZCM2141HXA: Módulo/Cable de bucle óptico de fibra SM MTP 24F
7236025 ZCM2116HXA: Módulo/Cable de bucle óptico de fibra OM3 MTP 8F
7236026 ZCM2126HXA: Módulo/Cable de bucle óptico de fibra OM3 MTP 12F
7236027 ZCM2146HXA: Módulo/Cable de bucle óptico de fibra OM3 MTP 24F
7236028 ZCM2117HXA: Módulo/Cable de bucle óptico de fibra OM4 MTP 8F
7236029 ZCM2127HXA: Módulo/Cable de bucle óptico de fibra OM4 MTP 12F
7236030 ZCM2147HXA: Módulo/Cable de bucle óptico de fibra OM4 MTP 24F
Embalaje
Estos cables de fibra óptica se empaquetan en un embalaje fácil de manejar y bien protegido, etiquetado y marcado por OMC de forma predeterminada.
Tamaños de cartón estándar:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
La selección de cartón depende de la cantidad del pedido. Hay opciones de embalaje personalizadas disponibles.
Servicios OEM/ODM
Las opciones de personalización incluyen:
- Color del cable, texto de impresión, material de la cubierta del cable, color del conector
- Etiqueta OEM, anillo de identificación, etiquetas de cable, cajas, marcas de envío
- Diferentes niveles de calidad
