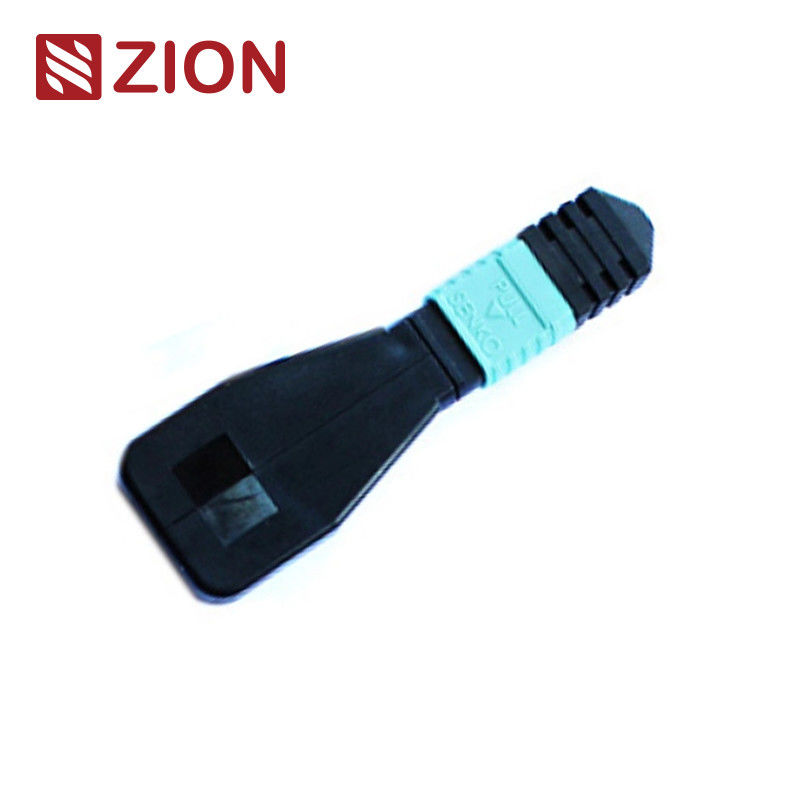

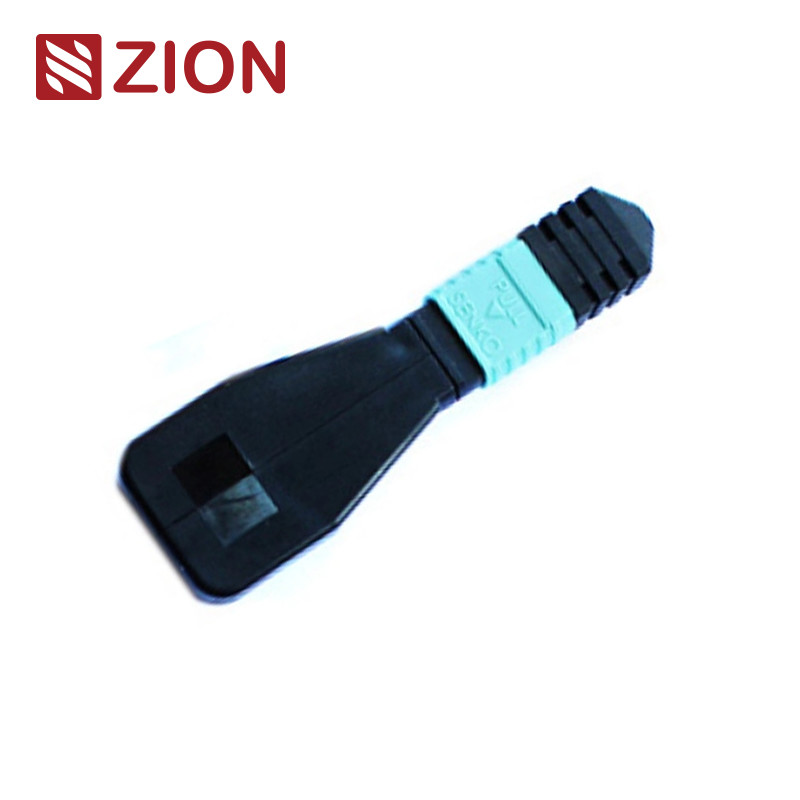

8 fibras MPO OM3 Fibra óptica módulo de retorno de bucle / cable
Información sobre el producto Zion
Código de Zion:Se aplicará el procedimiento siguiente:
Descripción:8F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
El loopback MPO contiene líneas de salto de anillo de MPO en la configuración LOOPBACK,con ambos extremos de la fibra terminados en un conector MPO para crear un camino de luz completo dentro del mismo conectorEsto permite probar la capacidad de lanzamiento del dispositivo y la sensibilidad de recepción, particularmente en las comunicaciones de red 40/100G. Mediante la retorno de señales, se pueden identificar varios fenómenos potenciales,permitir pruebas y evaluaciones eficaces de componentes o interfaces individuales dentro de las redes de fibra óptica.
Los circuitos de fibra óptica están disponibles en múltiples configuraciones, con capacidad para 8 núcleos, 12 núcleos,y conectores MPO de 24 núcleos con varias configuraciones de fibra para adaptarse a diferentes requisitos del puerto de pruebaEl módulo MPO Fiber Loopback 8F verifica y prueba los transceptores con interfaces MPO, específicamente los dispositivos QSFP + de 40GBASE-SR4 / CSR4.
Los módulos MPO Loopback proporcionan señales en bucle para probar las funciones de transmisión y recepción.Las bucles están diseñadas para vincular las posiciones del Transceptor (TX) y del Receptor (RX) de las interfaces de los transceptores MPO.. Los loopbacks de MPO facilitan y aceleran las pruebas de pérdida de inserción (IL) de los segmentos de red óptica cuando se conectan a troncos y cables de parche de MPO.
Normas industriales de conectores
Se aplicará el método de referencia de MPO:Se aplican las siguientes condiciones:
Detalles de la vivienda de MPO de modo único:SM APC: conectores verdes + botón negro (MPO de pérdida estándar)
SM APC: conectores amarillos + botón negro (MPO de pérdida súper baja)
Se aplicará el método de referencia de MPO Multimode:Se aplican las siguientes condiciones:
Detalles de la carcasa multimodo del MPO:OM1 y OM2 PC: conectores de color beige + botón negro (MPO de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar)
- Cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G compatibles con la norma IEEE 802.3
Especificaciones ópticas
| Tipo de fibra |
Módulo multimodo |
| Diámetro de la fibra |
50/125um, 62.5/125um |
| Pérdida de inserción |
Se aplican las siguientes medidas: |
| Pérdida de retorno |
MM > 25 dB |
| Prueba de inserción y extracción |
500 veces, IL < 0,5 dB |
| Temperatura de funcionamiento |
-40 °C a +80 °C |
Pruebas de retorno de la fibra óptica
Una prueba de bucle consiste en enviar una señal desde un dispositivo de comunicación y volver a hacerlo al mismo dispositivo para verificar la funcionalidad adecuada o solucionar problemas en nodos de red defectuosos.Para ensayos de circuito de fibra óptica, los loopbacks ópticos verifican la fiabilidad operativa de los dispositivos.la señal emitida por el dispositivo se enlaza desde el extremo transmisor (Tx) de un componente activo hasta el extremo receptor (Rx) del mismo componente..
Aplicaciones
Los cables de arnés recto 12F MPO-LC/SC/FC/ST están diseñados para aplicaciones de centros de datos de alta densidad y 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4.Estos están optimizados para entornos de centros de datos de alta densidad 10/40/100G.
Todos los conectores MPO de OMC provienen de Senko/Nissin/Sumitomo.
- Aplicaciones de centros de datos con entornos de alta densidad
- Fibra para las instalaciones del edificio
- Aplicaciones de conectores internos dentro de equipos de fibra
Reglas de nombramiento y confirmación de orden
Polaridad (alineación del canal)
Guía para la selección de transceptores
Al seleccionar un loopback para transceptores específicos, considere el tipo de conector, el tipo de pulido y la compatibilidad del tipo de cable.Las tablas siguientes proporcionan una guía de selección para los módulos de transceptores de uso común..
Conclusión
Esta guía analiza opciones específicas de circuito de fibra para los transceptores de fibra óptica más utilizados.Las soluciones adecuadas se pueden seleccionar comprendiendo su tipo de interfaz, requisitos de contacto físico y especificaciones del tipo de cable.
Productos de redundancia de fibra óptica de comunicación Zion
7236013 ZCM1111HXA: 8F MPO SM Fibra óptica módulo / cable de vuelta en bucle
7236014 ZCM1121HXA: 12F MPO SM Fibra óptica módulo de retorno de bucle / cable
7236015 ZCM1141HXA: 24F MPO SM Fibra óptica módulo de retorno de bucle / cable
7236016 ZCM1116HXA: 8F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236017 ZCM1126HXA: 12F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236018 ZCM1146HXA: 24F MPO OM3 Fibra óptica módulo de retorno de bucle / cable
7236019 ZCM1117HXA: 8F MPO OM4 Fibra óptica módulo / cable
7236020 ZCM1127HXA: 12F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
7236021 ZCM1147HXA: 24F MPO OM4 Fibra óptica módulo de retorno de bucle / cable
7236022 ZCM2111HXA: 8F MTP SM Fibra óptica módulo / cable de vuelta en bucle
7236023 ZCM2121HXA: 12F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236024 ZCM2141HXA: 24F MTP SM Fibra óptica módulo de retorno de bucle / cable
7236025 ZCM2116HXA: 8F MTP OM3 Fibra óptica módulo de retorno de bucle / cable
7236026 ZCM2126HXA: 12F MTP OM3 módulo / cable de circuito de fibra óptica
7236027 ZCM2146HXA: 24F MTP OM3 módulo / cable de fibra óptica de circuito giratorio
7236028 ZCM2117HXA: 8F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
7236029 ZCM2127HXA: 12F MTP OM4 Fibra óptica módulo de retorno de bucle / cable
7236030 ZCM2147HXA: 24F MTP OM4 módulo / cable de fibra óptica de circuito giratorio
Embalaje
Estos cables de fibra óptica están empaquetados en un embalaje fácil de manejar, bien protegido, etiquetado y marcado por OMC como estándar.El cartón específico utilizado depende de la cantidad de mercancías ordenadasLas opciones de embalaje personalizado están disponibles.
Servicios de OEM/ODM
Las opciones de personalización incluyen:
- Color del cable, texto de impresión, material de la cubierta del cable, color del conector
- Etiqueta de origen, anillo de identificación, etiquetas de cable, cajas, marcas de envío
- Diferentes niveles de calidad para cumplir con requisitos específicos
