| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HELLOSIGNAL® OR OEM |
| Cantidad de orden mínima: | 50 PCS |
| Detalles de empaquetado: | 10 uds./bolsa de plástico |
| Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | sin límite |
| Diámetro de fibra: | 9/125um | Pérdida de inserción: | SM (G657A1) ＜ 1.0dB |
|---|---|---|---|
| Pérdida de vuelta: | SM＞50dB | Prueba de inserción y tracción: | 500 veces, IL |
| Temperatura de funcionamiento (℃): | -40℃~ +80℃ |
12F MPO (MTP) - cordón de remiendo de la fibra de MPO (MTP) se diseña para 40G QSFP+ SR4
40G QSFP+ CSR4 y conexiones directas de la óptica de 100G QSFP28 SR4 y centro de datos de alta densidad
| Zion Code | Zion Description | |||||||

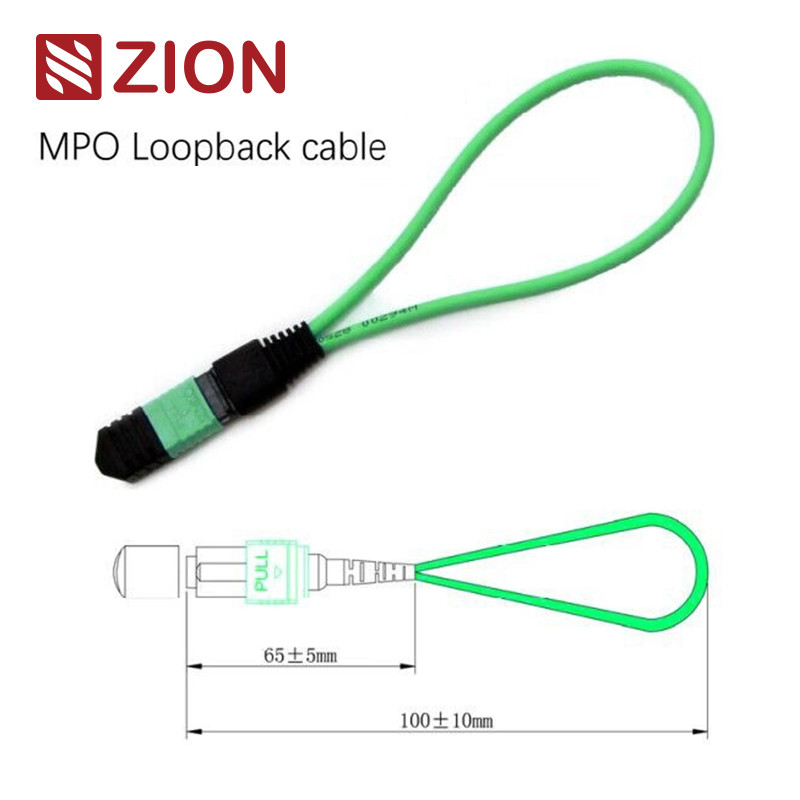

| ZCM1141HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MPO SM | |||||||
| El lazo de MPO contiene la línea de salto del anillo de la parte posterior de MPO en el LOOPBACK, y pone ambos extremos de la fibra en un conector de MPO para alcanzar la trayectoria ligera en el mismo conector. La capacidad del lanzamiento y la sensibilidad de la recepción del dispositivo, especialmente en la comunicación de la red 40/100G, pueden localizar diversos fenómenos potenciales volviendo señales de alcanzar la prueba y la evaluación eficaces de un solo componente o interfaz en la red de la fibra. | ||||||||
| Hay muchas configuraciones del circuito de fibra óptica, que pueden acomodar 8 - la base, 12 - bases y 24 - el conector de la base MPO y varias configuraciones de la fibra de la fibra a adaptarse al puerto en el módulo del Loopback de la fibra de test.8F MPO permite la verificación y la prueba de los transmisores-receptores que ofrecen el interfaz de MPO – dispositivos de 40GBASE-SR4/CSR4 QSFP+. el módulo del Loopback de la fibra de 12F MPO permite la verificación y la prueba de los transmisores-receptores que ofrecen el interfaz de MPO – dispositivos QSFP+ o 100GBASE-SR4 de 40GBASESR4. el módulo del Loopback de la fibra de 24F MPO permite la verificación y la prueba de los transmisores-receptores que ofrecen el interfaz de MPO – dispositivos de 100GBASESR10 CXP/CFP. | ||||||||
| Los módulos del Loopback de MPO proporcionan una señal colocada de probar para transmitir y recibiendo funciones. Utilizó extensamente dentro del ambiente de prueba especialmente dentro de las redes paralelas 40 y 100G de la óptica. Los Loopbacks se construyen para ligar posiciones de los transmisores-receptores (TX) y de los receptores (RX) de los interfaces de los transmisores-receptores de MPO. Los loopbacks de MPO pueden facilitar y acelerar la prueba de IL de los segmentos ópticos de las redes conectándolos con los troncos/remiendo de MPO lleva. | ||||||||
| OMC ofrece una línea de asambleas del loopback de la fibra óptica de MPO para el marcar a fuego y la prueba de los componentes y de los sistemas de la red de MPO. Utilizan a estas asambleas del Loopback de MPO para probar con eficacia capacidad del transmisor y la sensibilidad del receptor del equipo de red, particularmente para las telecomunicaciones y los requisitos del datacom. Los empaquetan en una vivienda compacta para el disponible más de alta densidad para estos usos. | ||||||||
El estándar industrial de los conectores:
| Conector | Referencia | Vivienda de los detalles | ||||||
| MPO unimodal | IEC 61754-7 | SM APC: Bota verde de connectors+black (pérdida estándar MPO) SM APC: Bota amarilla de connectors+black (MPO de pequeñas pérdidas estupendo) |
||||||
| MPO con varios modos de funcionamiento | IEC 61754-7 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MPO) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MPO de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MPO) |
||||||
| el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
| canal de la fibra del 10G obediente | ||||||||
| 40G y 100G IEEE 802,3 |
Los detalles del material
Especificaciones ópticas:
| Artículo | Parámetro | |||||||
| Tipo de la fibra | Unimodal | |||||||
| Diámetro de la fibra | 9/125um | |||||||
| Pérdida de inserción | SM (G657A1) <1.0dB | |||||||
| Pérdida de vuelta | SM >50dB | |||||||
| prueba del Parte-tirón | 500times, IL <0.5dB | |||||||
| Temperatura de la operación | -40℃~ +80℃ | |||||||
Prueba del Loopback de la fibra óptica:
| Típicamente, una prueba de loopback es una prueba en la cual una señal se envía de un dispositivo de comunicación y colocó - trasera al dispositivo como manera de determinar si está funcionando bien o como manera de localizar averías un nodo defectuoso en la red. Como para el loopback de la fibra óptica que prueba, los loopbacks ópticos se utilizan para verificar la confiabilidad operativa del dispositivo. Usando el cable del loopback de la fibra óptica o el módulo del loopback de la fibra óptica para la transmisión de datos, la señal emitida por el dispositivo se coloca de transmite el extremo (de Tx) de un componente activo de nuevo a recibe el extremo (de Rx) del mismo componente. |
Uso:
| Cuando se trata del uso práctico, la prueba de loopback de la fibra óptica se emplea a menudo para comprobar transmisores-receptores de la fibra óptica. Puesto que el transmisor-receptor tiene dos puertos para recibir y transmitir la señal ligera, es necesario probar los puertos para ver si todavía están bajo operación. Así, la prueba de loopback de la fibra óptica es la manera más conveniente para el mantenimiento del transmisor-receptor. El proceso de prueba está encaminando la señal del laser del puerto del transmisor de nuevo al puerto del receptor. Entonces el modelo transmitido se compara con el modelo recibido para asegurarse de que son idénticos y que no tienen ningún error. | ||||||||
| el colocó con los transmisores-receptores del interfaz de 40G o de 100G MPO/MPO | ||||||||
| el módulo del Loopback del se puede utilizar para probar la capacidad de la transmisión y la sensibilidad del receptor del equipo de red de la fibra óptica. |
Nombramiento de la información de la confirmación de Rules&Order:
| Conector | Canal de la fibra | |||||||
Polaridad (alineación del canal)
¿Cuál a elegir para un transmisor-receptor específico?
| En vista de las características comunes del transmisor-receptor y del loopback, debemos pensar en el tipo del conector, el tipo del pulimento, y el tipo de cable al seleccionar un loopback para el transmisor-receptor. La guía de la selección para algunos módulos sobre todo usados del transmisor-receptor se resume en las tablas siguientes. | ||||||||
| Cuadro 1: Opciones del Loopback para los transmisores-receptores de 10G SFP+ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| Cuadro 2: Opciones del Loopback para los transmisores-receptores de 40G QSFP+ |
| Modelo | Tipo de interfaz | Tipo de cable | Loopback adecuado | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 fibra con varios modos de funcionamiento de las fibras MTP/UPC Loopback |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Loopback unimodal de la fibra de las fibras MTP/APC | |||||
| 40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
| 40GBASE-LR4 | Duplex del LC (PC) | SMF | Fibra unimodal a dos caras de LC/UPC Loopback |
|||||
| 40GBASE-LR4L | Duplex del LC (UPC) | SMF | ||||||
| 40GBASE-ER4 | Duplex del LC (UPC) | SMF | ||||||
| 40GBASE-LX4 | Duplex del LC (UPC) | MMF/SMF | Con varios modos de funcionamiento de LC/UPC/solo a dos caras | |||||
| Cuadro 3: Opciones del Loopback para los transmisores-receptores de 100G QSFP28 |
| Modelo | Tipo de interfaz | Tipo de cable | Loopback adecuado | |||||
| 100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 fibra con varios modos de funcionamiento de las fibras MTP/UPC Loopback |
|||||
| 100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Loopback unimodal de la fibra de las fibras MTP/APC | |||||
| 100GBASE-LR4 | Duplex del LC (PC) | SMF | Fibra unimodal a dos caras de LC/UPC Loopback |
|||||
| Cuadro 4: Opciones del Loopback para los transmisores-receptores del CFP |
| Modelo | Tipo de interfaz | Tipo de cable | Loopback adecuado | |||||
| 40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | 8/12 fibra con varios modos de funcionamiento de las fibras MTP/UPC Loopback |
|||||
| 40GBASE-LR4 CFP | Duplex del SC (UPC) | SMF | Fibra unimodal a dos caras de SC/UPC Loopback |
|||||
| 40GBASE-FR CFP | Duplex del SC (UPC) | SMF | ||||||
| 100GBASE-LR4 CFP | Duplex del SC (PC/UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | Duplex del SC (PC/UPC) | SMF | ||||||
| 100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | 24 fibras con varios modos de funcionamiento de las fibras MTP/UPC Loopback |
|||||
Conclusión
| Este poste discute las opciones específicas del loopback de la fibra para algunos transmisores-receptores más de uso general de la fibra óptica. Para otros módulos del transmisor-receptor que no se mencionen en este poste, podemos también saber elegir un loopback conveniente para él consiguiendo los detalles sobre su tipo de interfaz, contacto físico y tipo de cable. |
Loopback caliente de la fibra óptica del MPO de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236013 | ZCM1111HXA1 | módulo /Cable del Loopback de la fibra óptica de 8F MPO SM | ||||||
| 7236014 | ZCM1121HXA1 | módulo/cable del Loopback de la fibra óptica de 12F MPO SM | ||||||
| 7236015 | ZCM1141HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MPO SM | ||||||
| 7236016 | ZCM1116HXA1 | módulo /Cable del Loopback de la fibra óptica de 8F MPO OM3 | ||||||
| 7236017 | ZCM1126HXA1 | módulo /Cable del Loopback de la fibra óptica de 12F MPO OM3 | ||||||
| 7236018 | ZCM1146HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MPO OM3 | ||||||
| 7236019 | ZCM1117HXA1 | módulo /Cable del Loopback de la fibra óptica de 8F MPO OM4 | ||||||
| 7236020 | ZCM1127HXA1 | módulo /Cable del Loopback de la fibra óptica de 12F MPO OM4 | ||||||
| 7236021 | ZCM1147HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MPO OM4 | ||||||
| 7236022 | ZCM2111HXA1 | módulo /Cable del Loopback de la fibra óptica de 8F MTP SM | ||||||
| 7236023 | ZCM2121HXA1 | módulo /Cable del Loopback de la fibra óptica de 12F MTP SM | ||||||
| 7236024 | ZCM2141HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MTP SM | ||||||
| 7236025 | ZCM2116HXA1 | módulo /Cable del Loopback de la fibra óptica de 8F MTP OM3 | ||||||
| 7236026 | ZCM2126HXA1 | módulo /Cable del Loopback de la fibra óptica de 12F MTP OM3 | ||||||
| 7236027 | ZCM2146HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MTP OM3 | ||||||
| 7236028 | ZCM2117HXA1 | módulo /Cable del Loopback de la fibra óptica de 8F MTP OM4 | ||||||
| 7236029 | ZCM2127HXA1 | módulo /Cable del Loopback de la fibra óptica de 12F MTP OM4 | ||||||
| 7236030 | ZCM2147HXA1 | módulo /Cable del Loopback de la fibra óptica de 24F MTP OM4 | ||||||
Empaquetado
| La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
| 1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
| 2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
| 3. Diverso nivel de calidad. |
