Código y descripción de Zion
Código de SiónSe trata de un sistema de control de las emisiones de gases de escape.

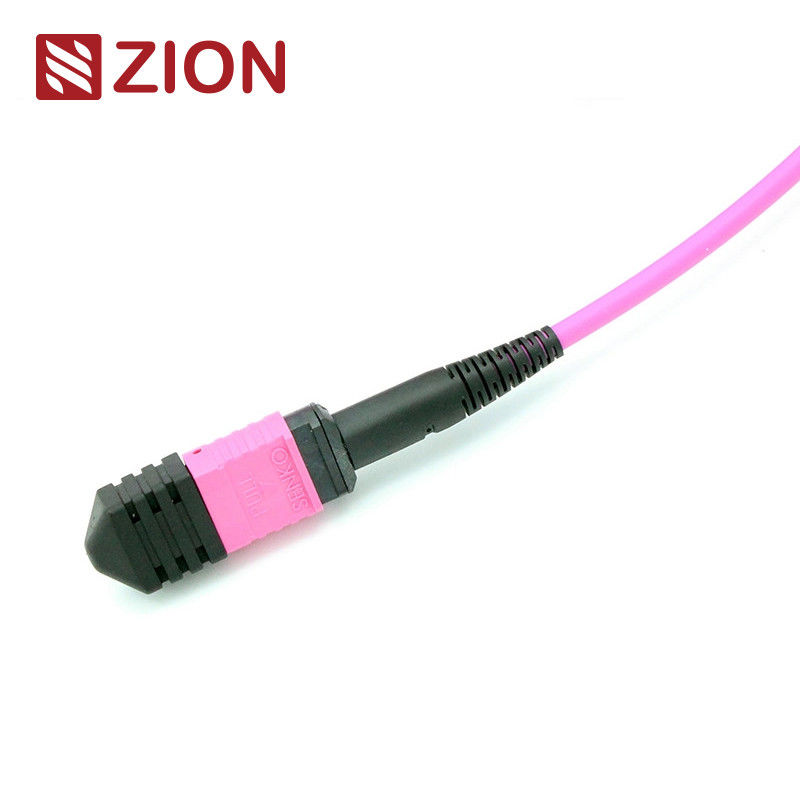

Descripción de Sion: MTP Femenino a MTP Femenino OM4 3,0 mm LSZH 24 fibras MTP cable de tronco medidores personalizados
El conector MTP es un tipo de conector de fibra.El sistema de preconexión de fibra de alta densidad MTP se utiliza actualmente principalmente en la aplicación de entornos de alta densidad de centros de datos., la aplicación de fibra óptica al edificio y las aplicaciones de conexión interna dentro del equipo de transceptor óptico, como el dispositivo óptico, 40G, 100G, QSFP +.
Los tipos de conectores MTP se distinguen de acuerdo con los reglamentos IEC 61754-7: números de núcleo (número de matriz), cabeza masculina (Hombre, Mujer), polaridad (PC o APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. El cable MTP Fiber Patch Cord se termina con un conector MTP en ambos extremos.Los cordones de parches de fibra están disponibles con 12, 24, 48,6072.96,144fibers. Soporte de velocidades de hasta 10/40/100Gbps soluciones de centro de datos.y facilitar el rápido despliegue de cableado de red de alta densidad en centros de datos y otros entornos de alta fibraAdemás, MTP también proporciona mucha flexibilidad y comodidad una vez que tiene que cambiar el estilo del conector en los paneles de parches.sólo la instalación de un nuevo cassette con el nuevo estilo de conector en el lado de la conexión cruzada del panel de parches.
El cable de parche de fibra 12F MTP-MTP está diseñado para conexiones directas ópticas 40G QSFP + SR4, 40G QSFP + CSR4 y 100G QSFP28 SR4 y centros de datos de alta densidad.
Conectores Normas industriales
MTP en modo únicoEncuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
MTP en modo únicoDetalles de la vivienda:SM APC: conectores verdes + maletero negro (MTP de pérdida estándar)
SM APC: conectores amarillos + botín negro (MTP de pérdida súper baja)
MTP MultimodoEncuentro:Se aplicará el procedimiento de evaluación de la seguridad de los vehículos.
MTP MultimodoDetalles de la vivienda:OM1 y OM2 PC: conectores de color beige + botín negro (MTP de pérdida estándar)
OM3 y OM4 PC: Conectores acuáticos + bota negra (MTP estándar y súper de baja pérdida)
OM3 y OM4 PC: Conectores Heather Violet + botón negro (MTP de pérdida estándar)
- Cableado estructurado por TIA-568-C
- Compatible con el canal de fibra 10G
- 40G y 100G IEEE 802.3
Especificaciones ópticas
Pérdida de inserción (MTP) ((CEI 61300-3-34)En modo único (APC)Polido a 8 grados):Pérdida estándar:La pérdida de energía en el aire es muy baja (máximo ≤ 0,75 dB);:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (MTP) (IEC 61300-3-34)Multimodo (PC)Polvo plano):Pérdida estándar:≤ 0,6 dB (max), ≤ 0,50 dB (típico);Pérdida muy baja:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Pérdida de inserción (LC/SC/FC/ST) (CEI 61300-3-6)Se aplicará el método de calibración de la luz de la luz de la luz.≤ 0,3 dB
Pérdida de inserción (LC/SC/FC/ST) (CEI 61300-3-6)Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:≤ 0,3 dB
Pérdida de retorno (MTP)En modo único (APC)Polido a 8 grados):≥ 60 dB(8 grados de pulido)
Pérdida de retorno (MTP)Multimodo (PC)Polvo plano):≥ 25 dB
Las pérdidas de rendimiento (LC/SC/FC/ST):Se aplican las siguientes medidas:
Las pérdidas de rendimiento (LC/SC/FC/ST):≥ 35 dB
Durabilidad:Cambio típico < 0,3 dB (200 apareamientos)
Intercambiabilidad : ≤ 0,2 dB
Prueba de inserción y extracción: 500 veces, IL¿Qué es esto?0.5 dB
Resistencia a la tracción:> 70N
Tiempo de enchufe:> 600
Temperatura de funcionamientoSe aplicará el método siguiente:-40 °C a +85 °C
Características
- Baja pérdida de inserción, alta pérdida de retorno
- Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
- Solución económica para la eliminación masiva de fibra
- Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
- Opciones de cable redondo robusto, cable oval y cinta desnuda disponibles
- Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
- Buena en repetibilidad e intercambiabilidad
Aplicación
Todos los conectores MTP de OMC son de Senko/Nissin/Sumitomo.
- La aplicación del centro de datos con un entorno de alto grado de densidad
- La fibra óptica al edificio
- La aplicación de conectores internos en equipos de fibra.
Para ponerse al día con la creciente demanda de mayor ancho de banda, se introduce un cable MTP/MTP de 24 fibras para facilitar la migración a la red 100G.Dobla la densidad de los cables de 12 fibras en la misma huellaEl mantenimiento de la polaridad del cableado base-24 MTP/MTP, sin embargo, es más complicado.OMC recomienda el cable MTP/MTP de tipo A. Con nuestro casete AF Tipo A y Tipo, no es necesario un cable de parche de A a A. El método de conectividad se ilustra en la siguiente imagen
Este paquete de cable de fibra óptica fácil de tomar y bien protegido ha sido etiquetado y marcado por OMC como predeterminado.
Tamaño de cartón estándar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. El cartón que se utilice depende de la cantidad de mercancía.
El embalaje puede ser personalizado.
