Información detallada

Modelo:	Enchufe sin herramientas de presión libre	Bnad:	Comunicación de Sion
Color:	Negro, Gris	Capacidad de carga:	60kg

Descripción de producto

Conectividad de cobre / Enchufe RJ45 / Selección del ingeniero

Se aplicarán las siguientes medidas:

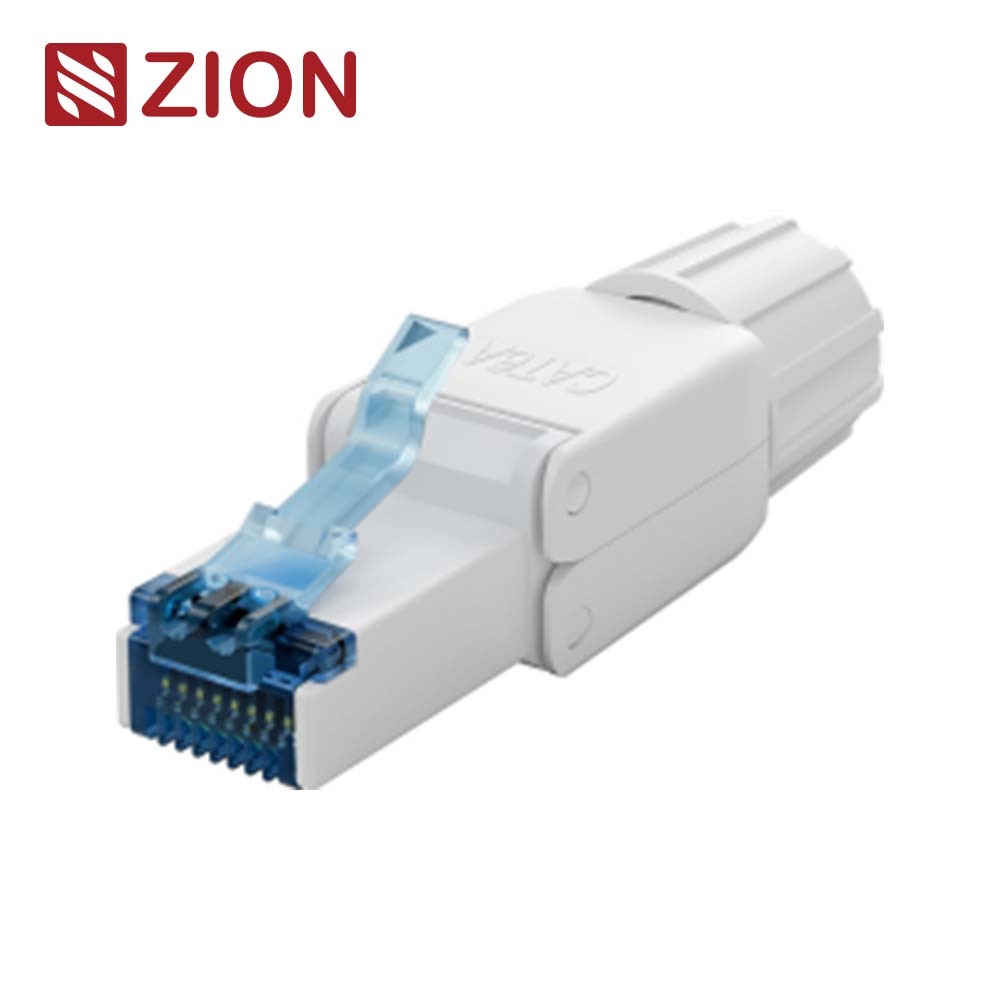

El ZCTPU6A-B2 es un enchufe sin herramientas sin blindaje CAT6A RJ45 diseñado para terminación rápida del campo, soportando cables sólidos y en cadena en 22AWG, 23AWG,los intervalos 24AWG para los proyectos de cableado de cobre estructurado.

Instaladores de cableado estructurado
Ingenieros de campo
Contratistas de telecomunicaciones
Integradores de TI
Compradores de equipos originales
Equipos de contratación

Una comida rápida para llevar

Enchufe RJ45 sin herramienta CAT6A sin blindaje para un montaje de campo más rápido.
Compatible con cables sólidos y de hebras de 22AWG, 23AWG y 24AWG.
Mejor adecuado para proyectos que requieren terminación en el sitio flexible sin flujo de trabajo estándar de herramienta de crimp.

Solicitud de hoja de datos / muestra
Véase el Reglamento de decisión

Contenido

Resumen general
Características clave
Especificaciones técnicas
Construcción / Materiales
Aplicaciones
Reglas de decisión / Atajo del ingeniero
Guía de selección
Guía de instalación
Preguntas frecuentes
Conclusión

Módulo de imagen reservado

Agregue la imagen principal del producto, vista de instalación explotada, diagrama de secuencia de cableado y foto de aplicación aquí.

Módulo de vídeo reservado

Adecuado para demostración de terminación sin herramientas, guía de cableado T568, video de instalación de campo o vista general de la fábrica.

■ el desarrollo de la1) Resumen general

El enchufe sin herramientas CAT6A RJ45 UTP es un conector de terminación de campo diseñado para proyectos que requieren un ensamblaje rápido y repetible sin el flujo de trabajo tradicional de la herramienta.Está posicionado para instalaciones de cobre estructuradas donde los técnicos necesitan terminar los cables directamente en el sitio manteniendo la alineación de enlace permanente de nivel CAT6A.

Este modelo no está blindado y admite conductores de cable sólido y de hebras en tamaños 22AWG, 23AWG y 24AWG.Esta combinación hace que sea útil para los instaladores que manejan diferentes construcciones de cables a través de LAN comerciales., las telecomunicaciones y la construcción de redes.

Realidad de campo

Los enchufes sin herramientas pueden reducir el tiempo de ensamblaje en el sitio, pero el beneficio real del proyecto depende de la coincidencia del enchufe con la OD del cable, el tipo de conductor, el estándar de cableado,y la disciplina del instalador durante el asiento del alambre y el cierre.

■ el desarrollo de la2) Características clave

El ZCTPU6A-B2 está construido alrededor de la velocidad, compatibilidad y manejo de campo más fácil.Su estructura sin herramientas y su amplio soporte de conductores lo hacen más flexible para los instaladores que trabajan en diversas condiciones en el sitio.

Características	Lo que significa	Beneficio del proyecto
Diseño sin herramientas	No hay un flujo de trabajo estándar de ensamblaje de herramientas de crujido	Acelera la terminación del campo y reduce la dependencia de la herramienta
Estructura de la UTP CAT6A	El formato del enchufe CAT6A RJ45 sin blindaje	Adaptado a las instalaciones de cobre UTP que requieren posicionamiento de rendimiento CAT6A
Soporte de cables sólidos y de hebras	Se ajusta a ambas construcciones de conductores	Mejora la flexibilidad del campo en diferentes tipos de cables
22/23/24AWG Compatibilidad	Soporta tamaños comunes de conductores LAN	Reduce la complejidad del cambio de modelo en las compras
T568A / T568B Soporte de cableado	Secuencia de cableado mostrada directamente en la ficha del producto	Hace que la terminación del campo sea más intuitiva y repetible
El diseño interno del PCB + IDC	El contacto interno y la estructura del asiento de alambre apoyan la alineación de la señal	Ayuda a mejorar la consistencia de terminación
Conforme con la Directiva RoHS / REACH	Declaración de conformidad incluida	Útil para la contratación pública y la documentación del proyecto
Viviendas blancas	Opción de color estándar	Apoya la apariencia consistente en las instalaciones estructuradas

■ el desarrollo de la3) Especificaciones técnicas

Parámetro	Especificación
Nombre del producto	Se aplicará el método de ensayo de la norma de calidad.
Modelo	Se aplicarán las siguientes medidas:
Nombre del producto relacionado en la hoja	El punto de conexión de la conexión deberá estar situado en el punto de conexión de la conexión de la conexión.
Tipo de producto	Cat6A RJ45 enchufe sin herramienta sin blindaje
El color	Blanco
El cumplimiento	Se cumplen las normas RoHS y REACH
Tipo de soporte del cable	Sólido y enrollado
Rango AWG del cable	22AWG / 23AWG / 24AWG
Resistencia de contacto	20m ohm
Resistencia al aislamiento	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
Resiste el voltaje	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Enlace permanente	Enlace permanente CAT6A: conforme con el ANSI/TIA/EIA 568B.2-10
Temperatura de almacenamiento	-40° / +70°
Temperatura de funcionamiento	-10° / +60°
Material de plástico	Nuevo PC
Pinos de oro	Bronce de fósforo, recubierto de oro 3' o 50'
Pinos de las terminales	Con un contenido de zinc superior o igual a 10%, pero no superior o igual a 15% en peso
RJ45 Vida de contacto	750 veces por minuto
Vida útil del terminal de IDC	250 veces por minuto

Lección clave

Apoyo de conductores anchoses una ventaja práctica importante para entornos de campo-cable mixtos.

Estructura sin herramientaspuede mejorar la velocidad de instalación cuando los técnicos siguen cuidadosamente la guía de cableado.

Opciones de contacto de 3 u' o 50 u'permitir la alineación con diferentes expectativas de calidad o ciclo de vida del proyecto.

■ el desarrollo de la4) Construcción / Materiales

El tapón utiliza una carcasa de plástico New PC combinada con elementos de contacto de bronce de fósforo y una estructura interna orientada a IDC / PCB.Esta configuración está diseñada para soportar la consistencia de terminación de campo manteniendo el producto compacto y adecuado para la conexión directa de equipos RJ45.

Elemento de construcción	Especificación	Significado práctico
Materiales para la vivienda	Nuevo PC	Apoya la estructura de la carcasa duradera para uso en el campo
Pinos de oro	Bronce de fósforo, recubierto de oro 3' o 50'	Ayuda a alinear las expectativas de nivel de contacto con los requisitos del proyecto
Pinos de las terminales	Con un contenido de zinc superior o igual a 10%, pero no superior o igual a 15% en peso	Apoya la estructura interna de terminación del conductor
Ciclo de vida de las interfaces RJ45	750 veces el mínimo	Útil para la planificación de la vida útil en entornos con frecuentes repatches
Ciclo de vida de terminación del IDC	250 veces el mínimo	Relevante para la tolerancia de re-determinación y el mantenimiento del servicio

Regla práctica

Para los enchufes sin herramientas instalados en el campo, la precisión del asiento del conductor es más importante que la velocidad sola.El instalador debe ajustar la secuencia correcta de cableado y presionar completamente la carcasa hasta que el cable entre en la carcasa del pin IDC.

■ el desarrollo de la5) Aplicaciones

El ZCTPU6A-B2 es adecuado para terminaciones de campo RJ45 donde los técnicos necesitan ensamblar conectores directamente en el sitio,especialmente en entornos LAN y de telecomunicaciones de cobre estructurados que utilizan una arquitectura de enchufe de nivel CAT6A sin blindaje.

Escenario de aplicación	Por qué encaja este enchufe	Lo que hay que comprobar antes de aprobar
Terminación del cable LAN en el sitio	El diseño sin herramientas mejora la comodidad de montaje	Compatibilidad entre AWG del cable y tipo de conductor
Servicio de campo o trabajo de reparación	Útil cuando los técnicos necesitan un reemplazo o una nueva determinación rápidos	Secuencia T568A/T568B correcta y calidad de cierre
Cables de cobre para edificios comerciales	El amplio apoyo de AWG ayuda a estandarizar los proyectos	OD del cable y espacio alrededor de la cabeza del conector
Compra a granel de OEM o contratista	Compatibilidad clara de las especificaciones de soporte de datos técnicos y ambientales	Requisitos de revestimiento de contacto y requisitos de conformidad
Conexión directa a la red desde el lado del equipo	La ficha del producto muestra la compatibilidad con los puertos de red RJ45	Espacio del cuerpo del enchufe y espacio libre de curva en el lado del dispositivo

■ el desarrollo de la6) Reglas de decisión / Atajo del ingeniero

La selección correcta más rápida comienza con cuatro comprobaciones: el sistema está desprotegido, se prefiere un flujo de trabajo de terminación de campo sin herramientas, el cable se encuentra dentro de 22 24AWG,y el instalador acepta el asiento IDC en lugar de el crimping estándarSi es así, este tapón suele ser muy fuerte.

Punto de decisión	Seleccione este enchufe cuando	No lo elijas cuando	Dirección alternativa	Costo / Riesgo / Impacto en el mantenimiento
Estrategia de protección	El proyecto utiliza el cableado UTP y no requiere continuidad de enchufe blindada	El sistema está blindado y necesita conectores blindados compatibles	Utilice un enchufe RJ45 blindado	La coincidencia correcta evita la conexión a tierra y la inconsistencia EMC
Flujo de trabajo de terminación	El proyecto prefiere el montaje in situ sin herramientas	El equipo prefiere el flujo de trabajo convencional de enchufe de herramientas	Utilice un tapón estándar de tipo crimp	La correlación adecuada del flujo de trabajo reduce el error de instalación
Compatibilidad del conductor del cable	El cable es sólido o en cadena en 22AWG, 23AWG o 24AWG	El cable cae fuera del rango del conductor indicado	Seleccione el enchufe correspondiente al tipo de cable	Evita problemas de fiabilidad de montaje y contacto
Expectativa de rendimiento	La alineación con enlace permanente CAT6A es aceptable para la aplicación.	La especificación del proyecto requiere diferentes o adicionales demandas de rendimiento	Verifique la alineación de las especificaciones antes de ordenar	Previene el desajuste entre la presentación y la aceptación
Especificación de contacto	El revestimiento estándar de 3 u' es aceptable o 50 u' se define previamente.	El proyecto tiene expectativas de grado de contacto no definidas	Aclaración del requisito de revestimiento antes de la publicación de la RFQ	Reduce las disputas de contratación y calidad
Preparación del instalador	El equipo puede seguir la secuencia de instalación de seis pasos de manera confiable	El proyecto prefiere un flujo de trabajo familiar más simple para todos los instaladores	Utilice el tipo de conector más alineado con el nivel de habilidad de campo	La selección adecuada mejora la consistencia y reduce el reelaboramiento

Regla práctica

Elige este modelo cuando el proyecto utiliza cableado UTP, el rango de conductores es 22 ‰ 24 AWG, y los técnicos de campo se benefician de un enchufe de estilo IDC sin herramientas en lugar de un enchufe convencional.

■ el desarrollo de la7) Guía de selección

Una selección correcta debe evaluar el tipo de conductor, la compatibilidad AWG, los requisitos de blindaje, el flujo de trabajo de campo y el ciclo de vida esperado.Que impida que un enchufe técnicamente aceptable se vuelva incómodo o poco fiable en el entorno de instalación real.

Factor de selección	Pregunta a hacerse	Recomendación
Tipo de cable	¿El proyecto utiliza tipos de cable sólido, de cadena o mixto?	Utilice este modelo cuando el sitio necesita un enchufe que soporte ambos
Tamaño del conductor	¿El cable se mantiene dentro de 22AWG, 23AWG, o 24AWG?	Verifique las especificaciones del cable antes de comprar a granel
Requisito de blindaje	¿El sistema de cableado estructurado es UTP o blindado?	Elige esto sólo cuando el diseño sin blindaje se alinea con todo el sistema
Flujo de trabajo de instalación	¿El proyecto se beneficiará más del montaje sin herramientas que del crimping estándar?	Utilice sin herramientas cuando la velocidad de campo y la repetibilidad importan
Requisito de contacto	¿Son suficientes las 3 u' estándar o se prefieren las 50 u'?	Bloquear el requisito de revestimiento antes de la liberación de la orden
Expectativa de mantenimiento	¿Con qué frecuencia se volverán a enchufar los enchufes?	Compruebe los datos de vida útil de RJ45 e IDC con las expectativas de servicio

Dimensión	Valor	Por qué es importante
Duración total	47.40 mm	Útil para la planificación del espacio libre del lado del dispositivo
Ancho de referencia delantero	14.4 mm	Relevante para el conocimiento del espacio de los conectores
Alturas de referencia delanteras	11.60 mm	Ayuda a evaluar el ajuste en puertos de equipos apretados
Referencias del diámetro de entrada del cable	Ø13.97 / Ø8.50 se muestra	Útil para comprender la geometría del alivio de la tensión y la geometría de la entrada del cable

■ el desarrollo de la8) Guía de instalación

La hoja de producto incluye un manual de instrucciones de seis pasos, que es útil para los equipos de campo porque la consistencia de la instalación tiene un impacto directo en la fiabilidad de terminación y los resultados de las pruebas.

El paso	Acción	Enfoque del instalador
1	Quitar la chaqueta de cable con una herramienta de aproximadamente 2 cm	Evite dañar el aislamiento del conductor
2	Poner el cable en IDC de acuerdo con el terminal T568	Seguir la secuencia correcta T568A o T568B
3	Corta los cables extras.	Mantenga la terminación limpia y controlada
4	Para insertar IDC en el PCB	Asegúrese de que el conjunto se asienta correctamente
5	Presione hacia abajo ambos lados de la carcasa de plástico hasta que el cable entra en la perforación del pin IDC	Asegurar el cierre completo y los asientos de alambre
6	El producto terminado	Inspeccionar antes de las pruebas o el despliegue

■ el desarrollo de la9) Preguntas frecuentes

1¿Cuál es la principal ventaja de este enchufe sin herramientas?

Su principal ventaja es una terminación de campo más rápida sin el flujo de trabajo estándar de la herramienta de encrucijado, al tiempo que admite el posicionamiento de aplicaciones sin blindaje CAT6A.

2¿Con qué tipo de cable puede coincidir?

Se dice que se ajusta tanto al cable sólido como al cable de hebras en tamaños 22AWG, 23AWG y 24AWG.

3¿Está esta toma protegida o no protegida?

Se trata de un enchufe sin herramientas CAT6A RJ45 sin blindaje, por lo que debe ajustarse al diseño del sistema UTP.

4¿Se puede personalizar el revestimiento de contacto?

Los pines dorados están especificados como opciones de 3 u' o 50 u'

5¿Qué secuencia de cableado deben seguir los instaladores?

La ficha del producto muestra la guía T568A y T568B para la disposición de los pines, y los pasos de instalación instruyen a los usuarios para colocar los conductores en el IDC de acuerdo con el terminal T568.

6¿Qué deben confirmar los compradores antes de comprar a granel?

Los compradores deben confirmar el rango AWG del cable, el tipo de conductor, los requisitos de blindaje, el nivel de revestimiento preferido y si el equipo del sitio desea un flujo de trabajo de instalación sin herramientas.

■ el desarrollo de la10) Conclusión

El ZCTPU6A-B2 es un práctico enchufe CAT6A UTP sin herramientas para proyectos que valoran la terminación de campo flexible, la compatibilidad de conductores mixtos y la guía de instalación directa.Su valor proviene del equilibrio del flujo de trabajo sin herramientas, soporte de alcance AWG, datos eléctricos y opciones de personalización de contactos.

Para obtener los mejores resultados, coincida con una arquitectura de cableado sin blindaje claramente definida, verifique el rango de tamaños de cable antes de ordenar y asegúrese de que los equipos de campo sigan los pasos de cableado y cierre cuidadosamente.Cuando se cumplan estas condiciones, se convierte en una buena opción para la terminación eficiente del campo de cobre.

¿Necesita ayuda para confirmar el enchufe sin herramientas adecuado para su proyecto?

Envíe su tipo de cable, tamaño del conductor, requerimiento de blindaje, preferencia de revestimiento y cantidad de proyecto.

Solicitud de hoja de datos / cotización
De vuelta a la parte superior

Lista de verificación de parámetros sugerida

Requisito para cables sólidos o enramados
Tamaño del conductor 22AWG / 23AWG / 24AWG
Confirmación del sistema de PUT
Preferencia de chapa de 3 u' o 50 u'
T568A / T568B Estándar de emplazamiento
Cantidad del proyecto y flujo de trabajo de instalación

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	Zion communication OR OEM
Certificación:	ISO, CE, RoHS, UL
Número de modelo:	Enchufe sin herramientas de presión libre

Cantidad de orden mínima:	1.000 PC
Detalles de empaquetado:	1 bolso de PC/Plastic, PCS/Carton
Tiempo de entrega:	Normalmente 10 jornadas de trabajo
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	30.000 PCS/mes
